LuGao ایک پیشہ ور سیلز 11KV تیل میں ڈوبی ہوئی پاور ڈسٹری بیوشن ٹرانسفارمر فیکٹری ہے۔ اتکرجتا کے لیے ہماری اٹل لگن مختلف ضروریات کو پورا کرنے کے لیے اپنی مرضی کے مطابق اعلیٰ معیار کی مصنوعات کی فراہمی میں عیاں ہے۔ قابل اعتماد حل اور متحرک پاور انڈسٹری میں گہری مہارت کے لیے لیو گاو کا انتخاب کریں۔

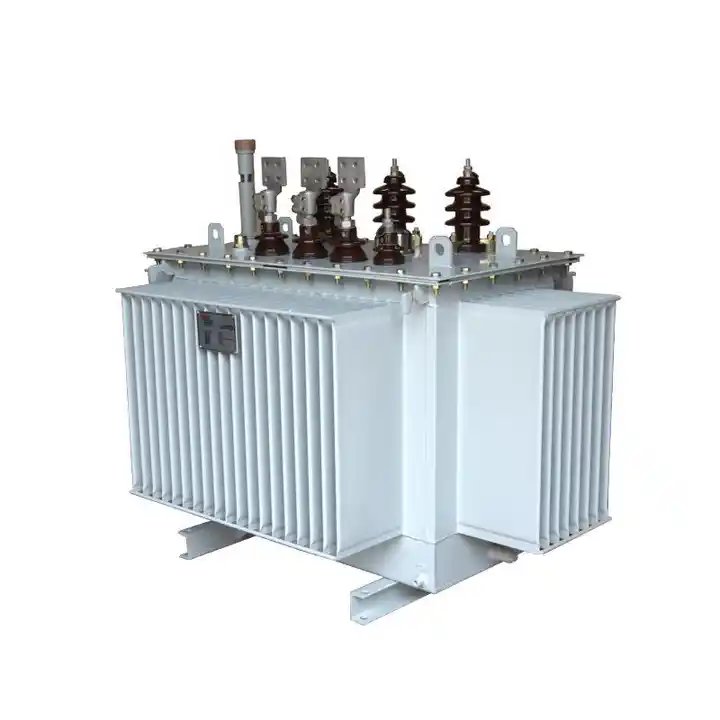

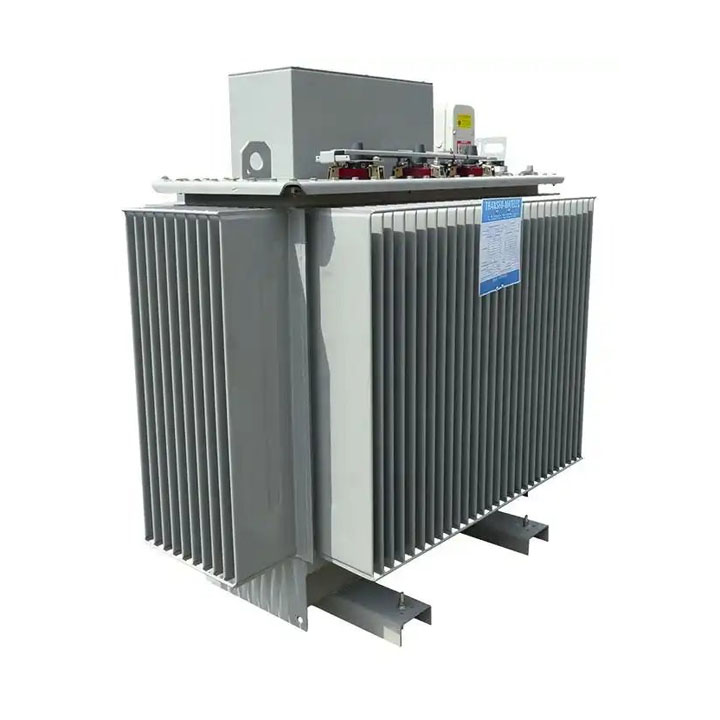

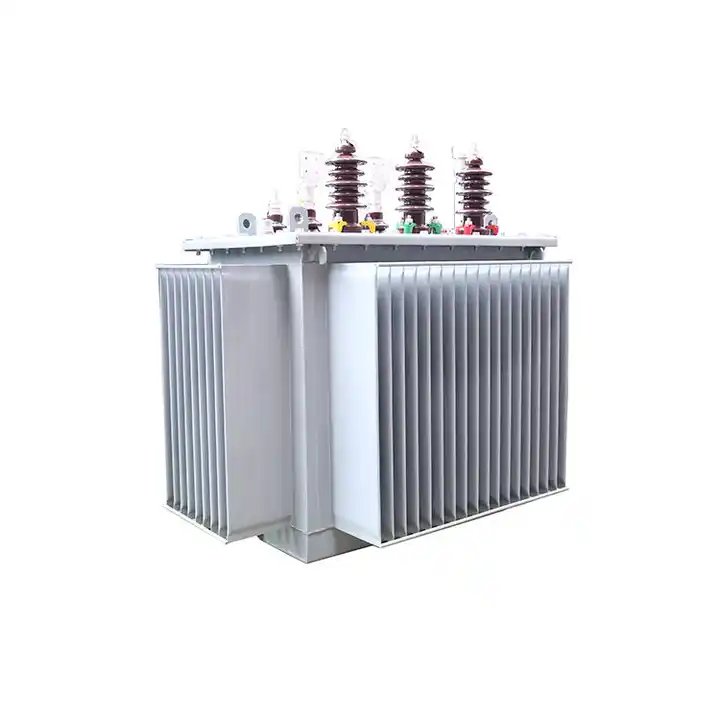

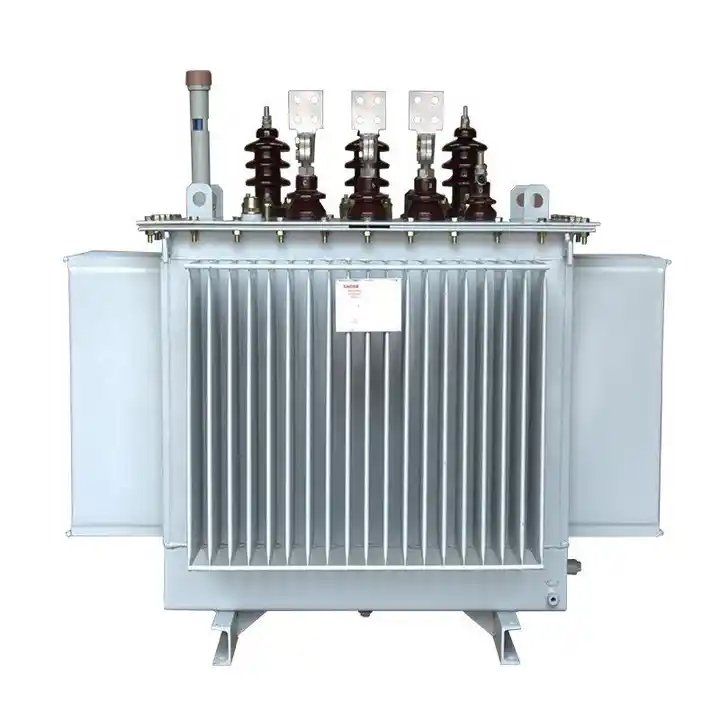

Lu Gao ایک 11KV تیل میں ڈوبی ہوئی پاور ڈسٹری بیوشن ٹرانسفارمر سپلائرز ہے، ہمارے تیل میں ڈوبے ہوئے ٹرانسفارمرز IEC کے معیارات کے مطابق ہیں۔ اس کا کور کوالٹی کی کولڈ رولڈ سلکان شیٹ سے بنا ہے اور یہ فل میٹر نان پنکچر ڈھانچہ ہے اور اس کی کوائل کوالٹی سے بنی ہے۔
آکسیجن فری کاپر۔ یہ نالیدار شیٹ قسم یا توسیع کی قسم کے ریڈی ایٹر آئل ٹینک کو اپناتا ہے۔
چونکہ اسے آئل کنزرویٹر کی ضرورت نہیں ہوتی ہے، اس لیے تیل میں ڈوبے ہوئے ٹرانسفارمر کی اونچائی کم ہو جاتی ہے، اور ٹرانسفارمر کا تیل ہوا کے ساتھ سکڑتا نہیں ہے، تیل کی عمر کم ہو جاتی ہے، اس طرح تیل میں ڈوبے ہوئے ٹرانسفارمر کی سروس لائف کو طول دیا جاتا ہے۔
یہ پراڈکٹ شہری پاور گرڈ کی تعمیر نو، رہائشی ضلع، فیکٹری، اونچی عمارت، کان کنی کی فیکٹری، ہوٹل، شاپنگ مال، ہوائی اڈے، ریلوے، آئل فیلڈ، گھاٹ، ہائی وے اور دیگر بیرونی جگہوں میں بڑے پیمانے پر استعمال ہوتی ہے۔
1. سب سے زیادہ محیط درجہ حرارت: +40℃
2. سب سے کم محیط درجہ حرارت: -25℃
3. بلندی: 1000 میٹر سے نیچے
4. سب سے زیادہ ماہانہ اوسط رشتہ دار نمی: 90% (20℃ پر)
5. تنصیب کا مقام: آگ یا دھماکے کے خطرات، اہم آلودگی، کیمیائی سنکنرن، یا ضرورت سے زیادہ کمپن سے پاک علاقوں میں تنصیب کے لیے موزوں ہے، چاہے گھر کے اندر ہو یا باہر۔
1. تیل میں ڈوبا ہوا ٹرانسفارمر گرمی کے اچھے اخراج اور کافی زیادہ بوجھ کی صلاحیت کو ظاہر کرتا ہے۔ یہ ونڈ مشین کے بغیر 130% اوورلوڈ پر لمبے عرصے تک کام کر سکتا ہے، IP45 حالات میں لازمی ونڈ کولنگ کے بغیر مکمل بوجھ کو برقرار رکھتا ہے۔
2. تیل میں ڈوبا ہوا ٹرانسفارمر کامل حفاظت اور آگ کے خلاف مزاحمت کو یقینی بناتا ہے، دھواں خارج کیے بغیر 800ºC پر طویل عرصے تک دہن کو برداشت کرنے کی صلاحیت رکھتا ہے۔
3. تھرمل جھٹکے کی مضبوط مزاحمت کے ساتھ، تیل میں ڈوبے ہوئے ٹرانسفارمر کو فوری طور پر -50ºC پر لوڈ کیا جا سکتا ہے۔
4. تیل میں ڈوبا ہوا ٹرانسفارمر اپنی پائیداری کو بڑھانے کے لیے مکمل واٹر پروفنگ اور ایئر پروفنگ کی خصوصیات رکھتا ہے۔
5. کسی جزوی خارج ہونے کو یقینی بناتے ہوئے، تیل میں ڈوبا ہوا ٹرانسفارمر اعلیٰ سطح کی آپریشنل سالمیت کو برقرار رکھتا ہے۔
6. اچھی ہائیڈروفوبیسیٹی اور الکلائن کیوٹرائزیشن اور بنیادی اثر و رسوخ کے خلاف مزاحمت کے ساتھ، تیل میں ڈوبا ہوا ٹرانسفارمر متنوع ماحولیاتی حالات میں قابل اعتماد ثابت ہوتا ہے۔
7. تیل میں ڈوبا ہوا ٹرانسفارمر ماحول دوست ہے، کم شور پیدا کرتا ہے، کوئی نقصان دہ گیسیں نہیں، اور گلنا آسان ہے۔
10kV S11, S11-M سیریز ڈسٹری بیوشن ٹرانسفارمر کا تکنیکی ڈیٹا | |||||||||||||||
شرح شدہ صلاحیت | وولٹیج گروپ (kV) | کنکشن کا طریقہ | نقصان (کلو واٹ) | بغیر لوڈ کرنٹ | امپیڈینس وولٹیج | وزن (کلوگرام) | (ملی میٹر) | گیج | |||||||
(L) | (W) | (H) | |||||||||||||
(kVA) | ایچ وی | ایل وی | بغیر بوجھ | لوڈ | % | % | مشین | تیل | مجموعی | طول و عرض | عمودی | افقی | |||
10 | 0.065 | 0.4 | 3.5 | 90 | 55 | 220 | 650 | 450 | 880 | 400 | 350 | ||||
20 | 0.08 | 0.52 | 3 | 140 | 60 | 270 | 720 | 490 | 950 | 400 | 350 | ||||
30 | 0.1 | 0.63/0.6 | 2.3 | 185 | 70 | 330 | 750 | 490 | 970 | 450 | 340 | ||||
50 | 0.13 | 0.91/0.87 | 2 | 260 | 80 | 430 | 770 | 550 | 1030 | 450 | 380 | ||||
63 | 0.15 | 1.09/1.04 | 1.9 | 260 | 85 | 440 | 800 | 600 | 1040 | 450 | 380 | ||||
80 | 0.18 | 1.31/1.25 | 1.9 | 320 | 95 | 520 | 790 | 600 | 1070 | 450 | 430 | ||||
100 | 0.2 | 1.58/1.5 | 1.8 | 355 | 100 | 570 | 830 | 640 | 1050 | 550 | 450 | ||||
125 | 11 | 0.24 | 1.89/1.8 | 1.7 | 425 | 115 | 675 | 1070 | 700 | 1150 | 550 | 470 | |||
160 | 10.5 | 0.28 | 2.31/2.2 | 1.6 | 510 | 130 | 790 | 1120 | 700 | 1220 | 550 | 520 | |||
200 | 10 | 0.4 | Yyn0 | 0.34 | 2.73/2.6 | 1.5 | 550 | 145 | 850 | 1080 | 690 | 1160 | 550 | 520 | |
250 | 6 | 0.69 | Dyn11 | 0.4 | 3.2/3.05 | 1.4 | 630 | 165 | 985 | 1160 | 740 | 1190 | 650 | 550 | |
315 | 6.3 | 0.48 | 3.83/3.65 | 1.4 | 755 | 190 | 1155 | 1230 | 800 | 1240 | 650 | 550 | |||
400 | 0.57 | 4.52/4.3 | 1.3 | 910 | 225 | 1405 | 1310 | 860 | 1250 | 650 | 550 | ||||
500 | 0.68 | 5.41/5.15 | 1.2 | 1050 | 240 | 1600 | 1370 | 890 | 1350 | 750 | 600 | ||||
630 | 0.81 | 6.2 | 1.1 | 4.5 | 1250 | 310 | 1945 | 1580 | 1060 | 1310 | 850 | 660 | |||
800 | 0.96 | 7.5 | 1 | 1540 | 365 | 2350 | 1640 | 1060 | 1500 | 850 | 660 | ||||
1000 | 1.15 | 10.3 | 1 | 1690 | 405 | 2645 | 1720 | 1160 | 1540 | 850 | 660 | ||||
1250 | 1.36 | 12 | 0.9 | 1965 | 560 | 3230 | 1790 | 1160 | 1740 | 850 | 660 | ||||
1600 | 1.64 | 14.5 | 0.8 | 2355 | 650 | 3805 | 1830 | 1190 | 1850 | 850 | 700 | ||||
2000 | 1.96 | 19.8 | 0.8 | 2570 | 615 | 4245 | 2190 | 1900 | 1950 | 820 | 820 | ||||
2500 | 2.31 | 23 | 0.7 | 3130 | 810 | 5280 | 2180 | 1940 | 2250 | 1070 | 1070 |
