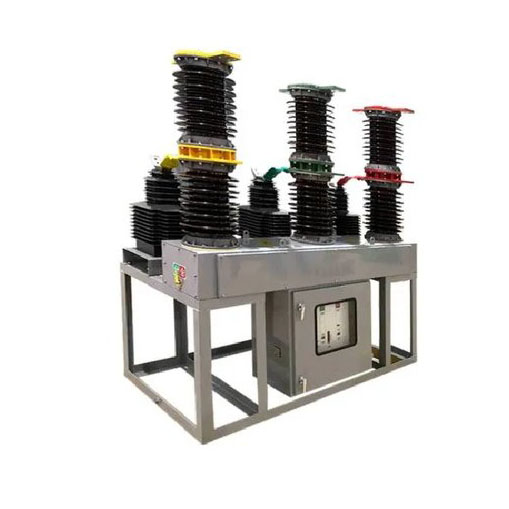

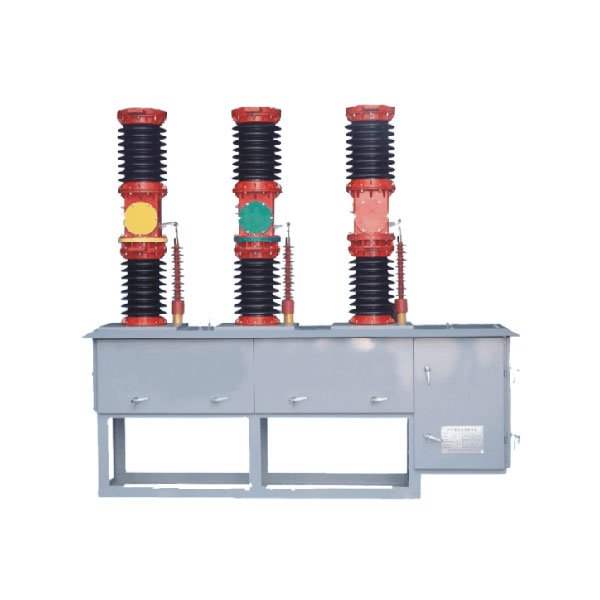

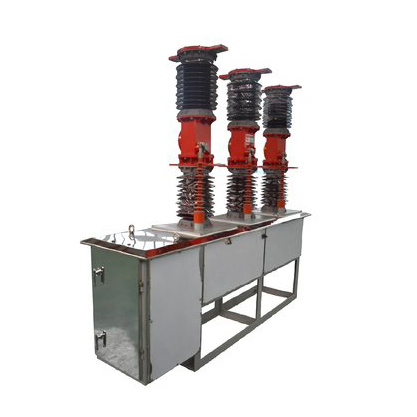

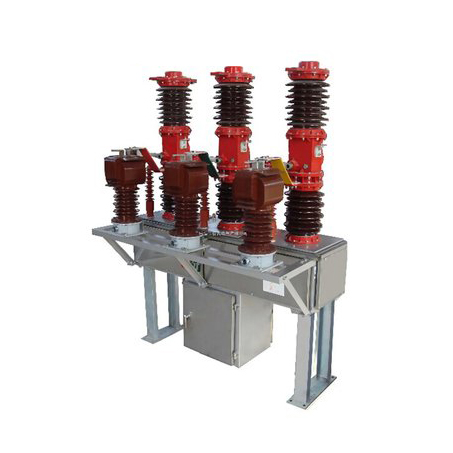

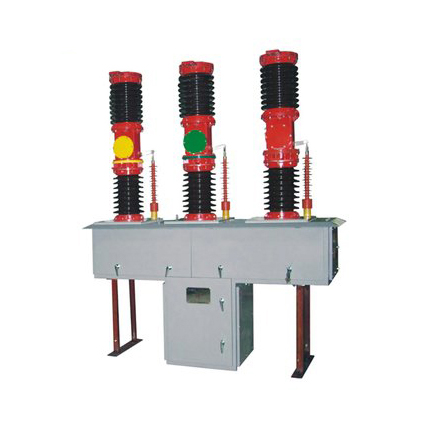

ڈس کنیکٹر کے ساتھ 66KV آؤٹ ڈور ویکیوم سرکٹ بریکر

Liugao فخر کے ساتھ ایک ممتاز انڈور ویکیوم سرکٹ بریکر بنانے والے کے طور پر کھڑا ہے، جو 66KV آؤٹ ڈور ویکیوم سرکٹ بریکر کو ڈس کنیکٹر کے ساتھ پیش کر رہا ہے—ایک مثالی برقی آلہ جو تھری فیز AC 50/60Hz سسٹمز کے لیے ڈیزائن کیا گیا ہے جس کی ریٹیڈ وولٹیج 40Vk ہے۔ اسپرنگ آپریٹر یا برقی مقناطیسی ایکچیویٹر سے لیس یہ بیرونی سامان برقی کھلنے اور بند ہونے کے لیے قطعی کنٹرول فراہم کرتا ہے۔ مزید برآں، یہ دستی آپریشن کی لچک پیش کرتا ہے، جو برقی کنٹرول کی عدم موجودگی میں دستی اسٹوریج اور آپریشن دونوں کی اجازت دیتا ہے۔ بین الاقوامی معیارات کی تعمیل میں انجنیئرڈ، بشمول IEC62271-100 "AC ہائی وولٹیج سرکٹ بریکرز" اور IEC-56 "ہائی وولٹیج AC سرکٹ بریکرز" بین الاقوامی الیکٹرو ٹیکنیکل کمیشن کے ذریعہ قائم کیا گیا، یہ سرکٹ بریکر حفاظت اور اعلی کارکردگی کے لیے سخت تقاضوں کو عبور کرتا ہے۔ وولٹیج سرکٹ رکاوٹ ایپلی کیشنز. LiuGao پر ایسے جدید حل کے لیے بھروسہ کریں جو آؤٹ ڈور ویکیوم سرکٹ بریکرز کے معیارات کو نئے سرے سے متعین کرتے ہیں، بے مثال حفاظت، درستگی اور بھروسے کو یقینی بناتے ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

Liugao ایک 66KV آؤٹ ڈور ویکیوم سرکٹ بریکر ہے جس میں ڈس کنیکٹر فراہم کنندہ ہے۔ ZW7-40.5 قسم کا ویکیوم سرکٹ بریکر بنیادی طور پر آؤٹ ڈور 36kV پاور ٹرانسمیشن سسٹم کے کنٹرول کے لیے استعمال ہوتا ہے اور تحفظ شہری اور دیہی بجلی کی تقسیم کے نیٹ ورکس اور صنعتی اور کان کنی کے عام آپریشنز میں بھی لاگو ہوتا ہے۔ شارٹ سرکٹ کے تحفظ کے مقاصد۔ انسولیٹر ستون کی مصنوعات کی قسم کی مجموعی ساخت؛ گلدستے پر ویکیوم انٹرپرٹر کی قسم، اگلے ستون کے گلدان کے لیے چینی مٹی کے برتن کا گلدستہ۔ بار بار آپریشن کی جگہ کے لیے۔ اور اچھی سگ ماہی، اینٹی ایجنگ، ہائی پریشر، کوئی جلانے، کوئی دھماکہ نہیں، لمبی زندگی، آسان تنصیب اور دیکھ بھال کی خصوصیات ہیں۔

66KV آؤٹ ڈور ویکیوم سرکٹ بریکر منقطع آپریٹنگ ماحول کے ساتھ

1 محیط درجہ حرارت: -40℃~+40℃;

2 اونچائی: ≤1000m;

3 زیادہ سے زیادہ ہوا کی رفتار 10km/h ہے، درجہ بندی کی سطح (132/230kv) کے لیے ہوا کی کم از کم رفتار 3.2km/h ہے؛

4 زلزلے کی شدت: ≤8 سطح؛

5 کم از کم برائے نام کری پیج فاصلہ: 31mm/kV؛

6 فضائی آلودگی کی ڈگری: درجہ چہارم۔

66KV آؤٹ ڈور ویکیوم سرکٹ بریکر منقطع خصوصیات کے ساتھ

ZW7-40.5 آؤٹ ڈور ہائی وولٹیج ویکیوم سرکٹ بریکر بنیادی طور پر مربوط قطب، کرنٹ ٹرانسفارمر، آپریٹنگ میکانزم اور باکس پر مشتمل ہے۔ اس قسم کا سرکٹ بریکر چھوٹے ڈیزائن کا ہے، اور شیل اعلیٰ معیار کے اسٹیل باکس سے بنا ہے۔ موجودہ ٹرانسفارمرز کو صارف کی ضروریات کے مطابق منتخب کیا جا سکتا ہے۔ ZW7-40.5 بیرونی ہائی وولٹیج ویکیوم سرکٹ بریکر اور مماثل ذہین کنٹرول مجموعہ۔ سوئچ کھولنے اور بند کرنے کے آپریشن کو مقامی طور پر محسوس کیا جا سکتا ہے، اور اسے مواصلاتی انٹرفیس کے ذریعے دور سے بھی چلایا جا سکتا ہے۔ سرکٹ بریکر کی دیگر معلومات بھی کنٹرول سینٹر میں منتقل کی جا سکتی ہیں، اور کمیونیکیشن چینل کیبل، آپٹیکل فائبر، GPRS/CDMA، GSM وغیرہ کا انتخاب کر سکتا ہے۔

66KV آؤٹ ڈور ویکیوم سرکٹ بریکر ڈس کنیکٹر کی تفصیلات کے ساتھ

نہیں.	آئٹم			یونٹس	پیرامیٹرز
1	وولٹیج کی درجہ بندی			kV	40.5
2	درجہ بندی	1 منٹ پاور فریکوئنسی	خشک		95
	موصلیت	وولٹیج کا سامنا	گیلا		80
	سطح	وولٹیج کو برداشت کرنے والی بجلی کا تسلسل (چوٹی)			185
3	موجودہ درجہ بندی			A	1250، 1600، 2000
4	شرح شدہ شارٹ سرکٹ بریک کرنٹ			کے اے	20، 25، 31.5
5	درجہ بند آپریٹنگ ترتیب				O－0.3s-CO-180s-CO
6	شرح شدہ شارٹ سرکٹ بریکنگ کرنٹ بریکنگ اوقات			اوقات	12
7	ریٹیڈ شارٹ سرک یہ بند کرنٹ (چوٹی)			کے اے	50، 63، 80
8	شرح شدہ چوٹی کرنٹ ٹی کو برداشت کرتی ہے۔
9	ریٹیڈ شارٹ ٹائم کرنٹ کا سامنا			کے اے	20، 25، 31.5
10	شرح شدہ شارٹ سرکٹ دورانیہ			S	4
11	کھلنے کی اوسط رفتار			MS	1.5 ± 0.2
12	بند ہونے کی اوسط رفتار				0.7 ±0.2
13	رابطہ بند ہونے کی باؤنس کی مدت			s	≤2
14	تین مرحلے کے اختتامی اور افتتاحی مطابقت پذیری				≤2
15	افتتاحی وقت				≤150
16	بند ہونے کا وقت				≤60
17	میکانزم کی زندگی			اوقات	10000
18	ریٹیڈ آپریٹنگ وولٹیج اور آکس آئیلیا رائی لوپ ریٹیڈ وولٹیج			V	DC220، 1 10، 24
					AC220، 110، 24
19	فیز لوپ ڈی سی مزاحمت (موجودہ ٹرانسفارمر کے بغیر)			uΩ	100
20	اجازت شدہ جمع لباس - متحرک اور جامد رابطے کی موٹائی			ملی میٹر	3
