GW4 سیریز 220KV آؤٹ ڈور لوڈ بریک الگ تھلگ سوئچ

لوگو کی جی ڈبلیو 4 سیریز 220KV منقطع ڈبل کالم ، افقی روٹری منقطع ہیں جو بیرونی ماحول کے لئے موزوں ہیں ، جس میں اعلی مکینیکل طاقت اور بہترین سنکنرن مزاحمت کی خاصیت ہے۔ یہ 220KV منقطع کرنے والے بنیادی طور پر سب اسٹیشنوں میں اعلی وولٹیج سائیڈ تنہائی کے لئے استعمال ہوتے ہیں۔ معائنہ یا دیکھ بھال کے دوران ، منقطع کرنے والا ایک ہوا سے موصل وقفہ پیدا کرتا ہے ، جس سے متحرک نظام سے الگ تھلگ آلات کی جسمانی علیحدگی کو یقینی بنایا جاتا ہے۔ سیفٹی لاکنگ کے ل They ان کا استعمال بھی ہوسکتا ہے۔

ماڈل:GW4

انکوائری بھیجیں۔

مصنوعات کی وضاحت

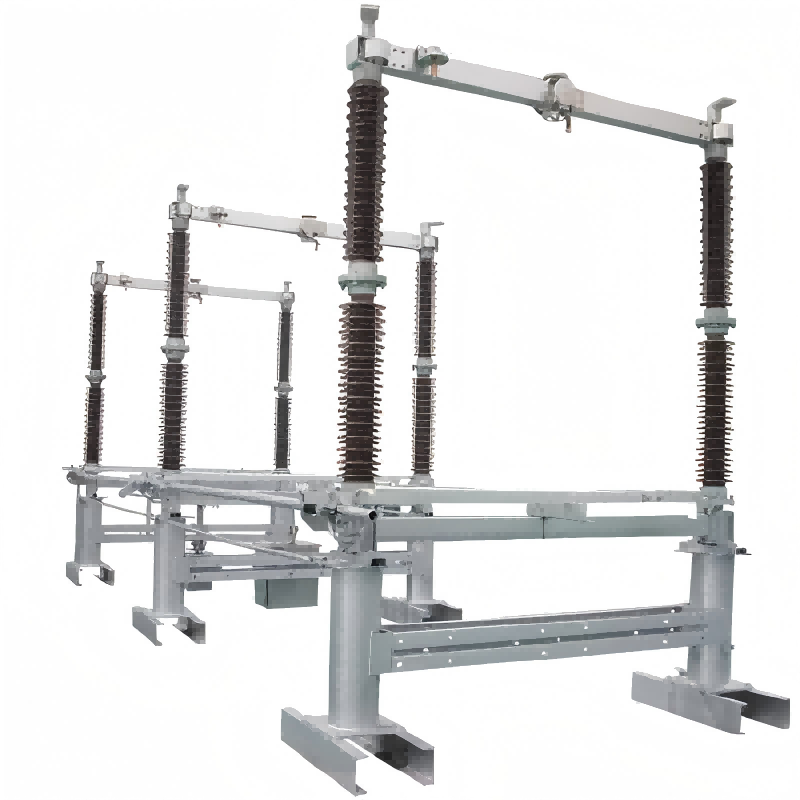

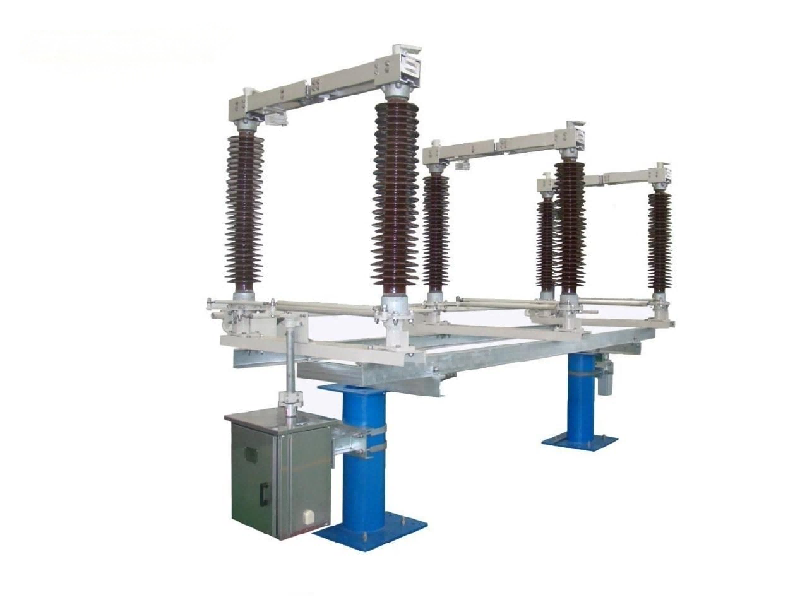

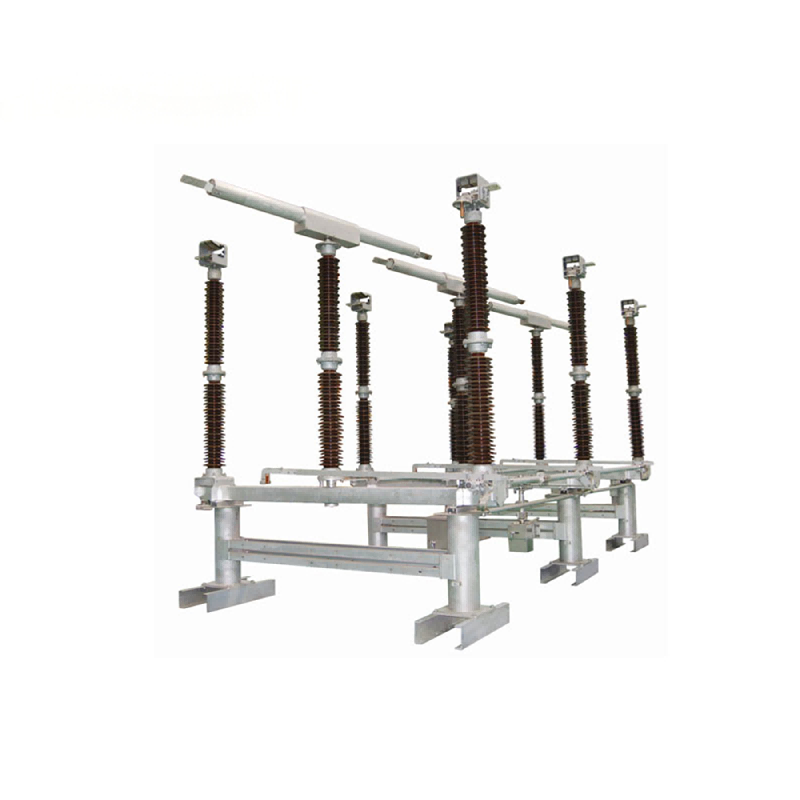

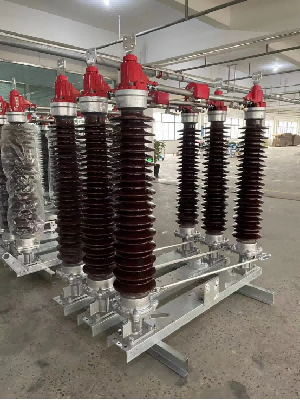

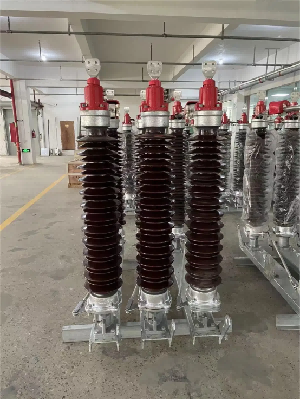

لوگو کے جی ڈبلیو 4 ڈبل کالم افقی روٹری روٹری منقطع کار میں فی مرحلے میں دو موصل کالم شامل ہیں ، جن میں سے ہر ایک کو کنڈکٹو چھڑی کے ساتھ ٹاپ کیا گیا ہے۔ ایک آپریٹنگ میکانزم موصل کالموں کو گھوماتا ہے ، اور سرکٹ بریکر کو کھولنے اور بند کرنے کے لئے کوندکٹو کی چھڑی کو چلا رہا ہے۔ اڈے کے دونوں اطراف میں گراؤنڈنگ سوئچ شامل کرنا لوگو کے ساتھ بات چیت ہے۔ رابطے مڑے ہوئے تانبے کی پلیٹوں سے بنے ہیں اور آسانی سے دیکھ بھال اور متبادل کے ل the کنڈکٹو چھڑی کے ساتھ جمع ہوتے ہیں۔ بیرونی استعمال کے ل suitable موزوں ، اسٹیل کی سطح سنکنرن مزاحمت کے لئے گرم ڈپ جستی ہے ، جو موسم کے منفی حالات میں بھی طویل مدتی آپریشن کو یقینی بناتی ہے۔ کوندکٹو چھڑی ہلکے وزن والے ایلومینیم کھوٹ کی تعمیر کی گئی ہے ، جس میں گرمی کی کھپت کا ایک بڑا علاقہ اور اعلی طاقت کی پیش کش کی گئی ہے۔

جی ڈبلیو 4 سیریز مختلف قسم کے وولٹیج میں دستیاب ہے۔ اپنی مخصوص درخواست کے لئے مناسب ترتیب کے لئے براہ کرم لوگو سے رابطہ کریں۔

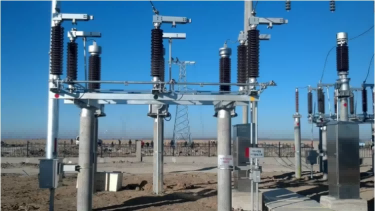

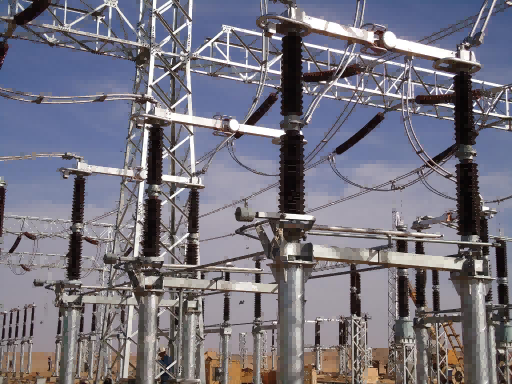

استعمال کے منظرنامے

تکنیکی پیرامیٹرز

	یونٹ	GW4-126	GW4-145	GW4-252	GW4-420
ریٹیڈ وولٹیج	کے وی	126	145	252	420
درجہ بندی کی تعدد	ہرٹج	50	50 \ 60	50 \ 60	50 \ 60
موجودہ ریٹیڈ	A	1250 ~ 4000	1250 ~ 4000	1250 ~ 4000	1250 ~ 4000
موجودہ اور مدت کا مقابلہ مختصر وقت کے ساتھ کیا جاتا ہے	کا/ایس	31.5/3 ~ 50/3	31.5/3 ~ 50/3	31.5/3 ~ 63/3	31.5/3 ~ 63/3
ریٹیڈ چوٹی موجودہ کا مقابلہ کرتی ہے	KA	80 ~ 125	80 ~ 125	80 ~ 160	80 ~ 160
