ایم این ایس کم وولٹیج کی واپسی کے قابل سوئچ گیئر کی مختلف اقسام اور ڈیزائن کیا ہیں؟

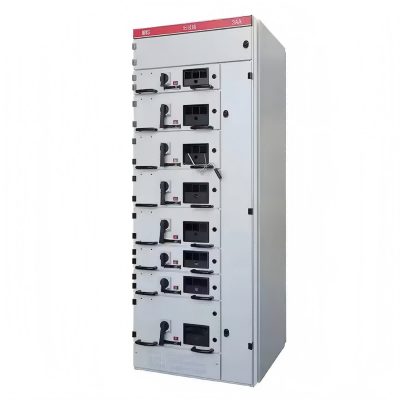

لوگوکے ایم این ایس کم وولٹیج واپسی کے قابل سوئچ گیئر فریم 25 ملی میٹر ماڈیول کے ساتھ سی کے سائز کا مواد استعمال کرتا ہے ، جو مختلف ضروریات کو پورا کرنے کے لئے مختلف قسم کے کابینہ کے ڈھانچے اور دراز یونٹوں کی تشکیل کے لئے کنیکٹر کے ذریعہ منسلک ہوتا ہے۔ ایم سی سی کی کابینہ بہتر حفاظت کے ل high اعلی طاقت ، شعلہ ریٹارڈنٹ انجینئرنگ پلاسٹک کے اجزاء کا استعمال کرتی ہے۔ مزید برآں ، فنکشن پینلز کو غیر ملکی ماڈلز سے تبدیل کیا جاتا ہے اور 200 ملی میٹر کے ماڈیول کے ساتھ مل کر یہ مخلوط پی سی اور ایم سی سی کابینہ کے ڈیزائنوں کے لئے زیادہ موزوں ہوتا ہے۔ واپسی کے قابل یونٹوں اور کابینہ کے جسم میں جب سوئچ کو متحرک کیا جاتا ہے تو ، حفاظت میں اضافہ ہوتا ہے تو بوجھ سوئچنگ کو روکنے کے لئے ایک قابل اعتماد انٹلاکنگ ڈیوائس کی خصوصیت ہوتی ہے۔ کابینہ عام طور پر گزرنے کے علاج کے بعد سرد رولڈ اسٹیل پلیٹوں سے جمع کی جاتی ہے ، لیکن ایلومینیم زنک لیپت اسٹیل پلیٹوں کو بھی صارف کی ضروریات کے مطابق استعمال کیا جاسکتا ہے۔

• سوئچ گیئر کی اقسام

1. وصول کرنا اور بس بائنڈنگ کابینہ

مختلف گھریلو اور بین الاقوامی فریم قسم کے سرکٹ توڑنے والے ، جیسے RMW1 ، CW1 ، NA1 ، DW45 ، CDW7 ، MT ، اور E سیریز ، وصول کرنے یا بس پابند کرنے والے افعال کو فراہم کرنے کے لئے مرکزی سوئچ کے طور پر استعمال ہوتے ہیں۔ 2. پاور سینٹر کابینہ (پی سی)

بجلی کی تقسیم مختلف قسم کے گھریلو اور بین الاقوامی کابینہ سے لگے ہوئے سرکٹ توڑنے والوں ، جیسے DW45 ، NA1 ، CDW7MT ، اور ای سیریز کا استعمال کرتی ہے۔

3. موٹر کنٹرول سینٹر (ایم سی سی)

بڑے اور چھوٹے درازوں پر مشتمل ، ہر سرکٹ کا مرکزی سوئچ ایک اعلی بریکنگ صلاحیت والے مولڈ کیس سرکٹ بریکر یا فیوز کے ساتھ روٹری لوڈ سوئچ کا استعمال کرتا ہے۔

4. رد عمل سے متعلق معاوضہ کابینہ

• دراز کی قسم

پانچ سائز دستیاب ہیں ، یہ سب 8E (200 ملی میٹر) اونچائی پر مبنی ہیں۔ ماڈیولر ڈیزائن 1800 ملی میٹر کی ایک موثر جزو تنصیب کی اونچائی کی اجازت دیتا ہے ، جس کے نتیجے میں کابینہ کی مجموعی ترتیب کو زیادہ منظم اور جمالیاتی اعتبار سے خوش کیا جاتا ہے۔ E 8E/4: 4 دراز یونٹ 200 ملی میٹر اونچائی ، 150 ملی میٹر چوڑا ، اور 400 ملی میٹر گہرائی کی پیمائش کرنے والی جگہ کے متوازی طور پر جمع ہوئے

• 8e/2: 2 دراز یونٹ 200 ملی میٹر اونچائی ، 300 ملی میٹر چوڑا ، اور 400 ملی میٹر گہرائی کی پیمائش کرنے والی جگہ کے متوازی طور پر جمع ہوئے

• 8E: 1 دراز یونٹ 200 ملی میٹر اونچائی ، 600 ملی میٹر چوڑا ، اور 400 ملی میٹر گہرائی کی پیمائش کرنے والی جگہ کے اندر جمع ہوا

• 16E: 1 دراز یونٹ 400 ملی میٹر اونچائی ، 600 ملی میٹر چوڑا ، اور 400 ملی میٹر گہرائی کی پیمائش کرنے والی جگہ کے اندر جمع ہوا

• 24E: 1 دراز یونٹ 600 ملی میٹر اونچائی ، 600 ملی میٹر چوڑا ، اور 400 ملی میٹر گہرائی کی پیمائش والی جگہ کے اندر جمع ہوا
