انڈور اور آؤٹ ڈور ہائی وولٹیج ویکیوم سرکٹ بریکرز میں کیا فرق ہے؟

بجلی کی تقسیم کے جدید نظاموں میں، ویکیوم سرکٹ بریکر (VCBs) بجلی کی فراہمی کی حفاظت اور استحکام کو یقینی بنانے کے لیے اہم آلات ہیں۔ ان کا بنیادی کام کرنٹ کو تیزی سے روکنا اور خرابیوں کے دوران لائنوں کو الگ کرنا، آلات کو پہنچنے والے نقصان اور بڑے پیمانے پر بجلی کی بندش کو روکنا ہے۔ تاہم، بہت سے خریداری اور انجینئرنگ اہلکار اکثر ماڈلز کا انتخاب کرتے وقت انڈور اور آؤٹ ڈور VCBs کے درمیان فرق کے بارے میں الجھن کا شکار رہتے ہیں۔ اگرچہ دونوں ویکیوم آرک بجھانے والی ٹکنالوجی کا استعمال کرتے ہیں، لیکن ڈیزائن میں اتنے اہم فرق کیوں ہیں؟ اور پروجیکٹ کے منظرناموں کی بنیاد پر کسی کو کس طرح کا انتخاب کرنا چاہئے؟

ایک پیشہ ور پاور آلات بنانے والے کے طور پر، Lugao Power، انڈور اور آؤٹ ڈور ویکیوم سرکٹ بریکر پروڈکٹس کو یکجا کر کے، دونوں کے بنیادی فرق، ڈیزائن کی خصوصیات، اور قابل اطلاق منظرناموں کو توڑتا ہے تاکہ آپ کو صحیح آلات کا آسانی سے انتخاب کرنے میں مدد مل سکے۔

ویکیوم سرکٹ بریکر (VCB) کیا ہے؟

ویکیوم سرکٹ بریکر ایک ویکیوم کو آرک بجھانے والے میڈیم اور انسولیٹنگ میڈیم دونوں کے طور پر استعمال کرتا ہے۔ وہ الیکٹرک آرک کو بجھانے کے لیے ویکیوم ماحول کا استعمال کرتے ہیں، اس طرح سرکٹ کو کنٹرول اور تحفظ فراہم کرتے ہیں۔ یہ تیل یا SF6 گیس کے استعمال سے گریز کرتا ہے، اسے محفوظ اور زیادہ ماحول دوست بناتا ہے۔ وہ بڑے پیمانے پر پاور پلانٹس اور سب سٹیشنوں میں استعمال ہوتے ہیں، خاص طور پر ان ایپلی کیشنز میں جن کو بار بار آپریشن کی ضرورت ہوتی ہے۔

ان میں فرق کرنے کا سب سے بنیادی طریقہ ان کی تنصیب کا ماحول ہے۔ ویکیوم سرکٹ بریکرز کو بنیادی طور پر دو قسموں میں تقسیم کیا گیا ہے: انڈور ہائی وولٹیج ویکیوم سرکٹ بریکرز: بند اور کنٹرول شدہ انڈور ماحول میں استعمال کے لیے موزوں، معیاری سوئچ گیئر کے ساتھ ہم آہنگ، اور مستحکم انڈور آپریٹنگ حالات کو پورا کرنے کے لیے۔

آؤٹ ڈور ہائی وولٹیج ویکیوم سرکٹ بریکرز: مختلف غیر یقینی بیرونی ماحول میں استعمال کے لیے موزوں، موسم کے منفی حالات کی فکر کیے بغیر۔

خواہ انڈور ہو یا آؤٹ ڈور، ہائی وولٹیج ویکیوم سرکٹ بریکرز ایک ہی بنیادی آرک بجھانے والے اصول کا اشتراک کرتے ہیں، لیکن ان کی ساخت، تحفظ، اور موصلیت کے ڈیزائن مختلف منظرناموں کے مطابق مکمل طور پر اپنی مرضی کے مطابق بنائے گئے ہیں۔

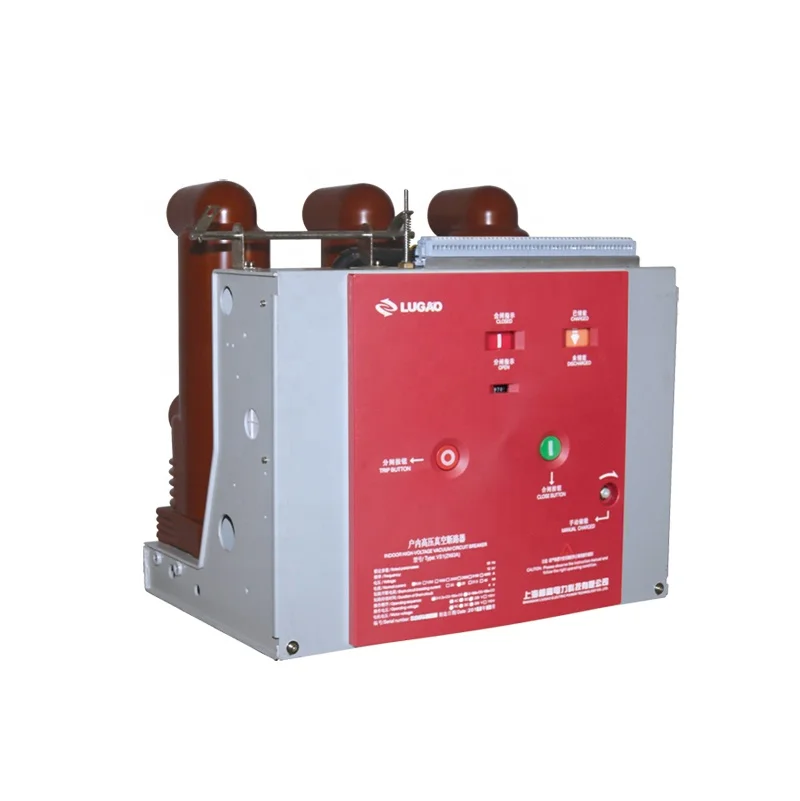

انڈور ویکیوم سرکٹ بریکرز (VS1 سیریز)

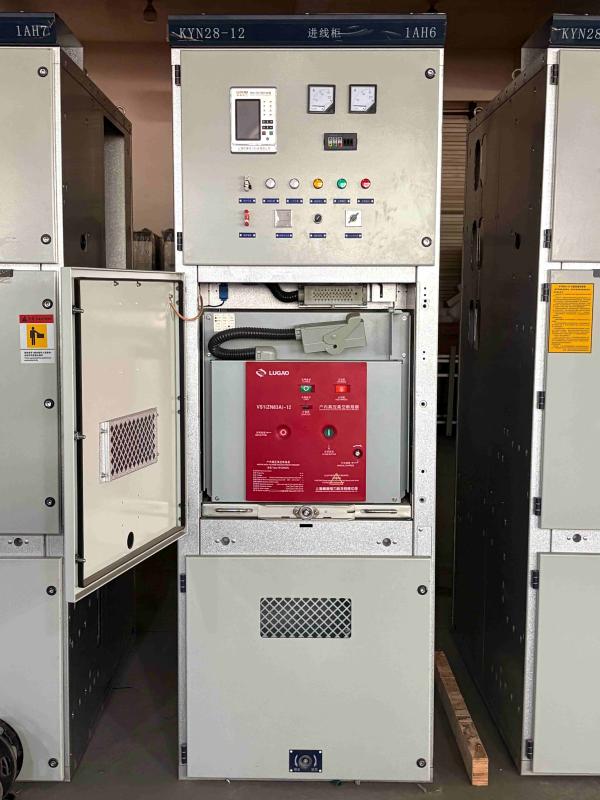

انڈور VCB سرکٹ بریکر کی سب سے عام قسم ہے، جو عام طور پر بند جگہوں جیسے سوئچ گیئر اور انڈور سب سٹیشنز میں نصب ہوتی ہے۔ Lugao Power کے انڈور ویکیوم سرکٹ بریکر کابینہ میں نصب ڈیزائن کی ایک عام مثال ہیں۔ آپریٹنگ میکانزم کو سرکٹ بریکر باڈی میں ضم کیا جاتا ہے، جس سے اسے نہ صرف ایک فکسڈ انسٹالیشن یونٹ کے طور پر استعمال کیا جا سکتا ہے بلکہ ٹرالی یونٹ بنانے کے لیے ایک وقف شدہ پروپلشن میکانزم کے ساتھ بھی استعمال کیا جا سکتا ہے۔ مرکزی سرکٹ سیکشن سرکٹ بریکر کے چھوٹے بنانے اور دیکھ بھال سے پاک آپریشن کو حاصل کرنے کے لیے مکمل طور پر مہر بند کھمبوں کا استعمال کر سکتا ہے۔ اسے سوئچ گیئر جیسے KYN28A-12 سے لیس کیا جا سکتا ہے، اور فکسڈ قسم کے یونٹوں کو بھی XGN سیریز کے فکسڈ قسم کے سوئچ گیئر سے لیس کیا جا سکتا ہے۔

ڈیزائن کی خصوصیات

1. کومپیکٹ ماڈیولر ڈھانچہ، معیاری سوئچ گیئر کے مطابق موافق

انڈور VCB کے طول و عرض کو معیاری سوئچ گیئر جیسے KYN28 کے طول و عرض کے مطابق سختی سے ڈیزائن کیا گیا ہے۔ یہ ایک ماڈیولر فریم ڈھانچہ اپناتا ہے، جس سے انسٹالیشن کے لیے کابینہ میں براہ راست سرایت ہو سکتی ہے، جس سے انڈور پاور ڈسٹری بیوشن اسپیس کا زیادہ سے زیادہ استعمال ہوتا ہے۔ Lugao کا انڈور ویکیوم سرکٹ بریکر ویکیوم انٹرپرٹر، آپریٹنگ میکانزم، اور کنٹرول یونٹ کو مربوط کرتا ہے۔ فرنٹ پینل آپریٹرز کے ذریعہ آسان آپریشن اور نگرانی کے لیے کھولنے اور بند کرنے کے بٹن اور اسٹیٹس انڈیکیٹر لائٹس سے لیس ہے۔

2. بنیادی تحفظ کی درجہ بندی، صاف اندرونی ماحول کے لیے موزوں

چونکہ یہ خشک، بارش سے پاک، اور UV سے پاک انڈور ماحول میں نصب ہے، اس لیے انڈور VCB کی تحفظ کی درجہ بندی عام طور پر IP20~IP40 ہوتی ہے، جس کے لیے صرف انگلیوں اور اوزاروں سے حادثاتی رابطے اور تھوڑی مقدار میں دھول سے تحفظ کی ضرورت ہوتی ہے، بغیر سخت موسمی حالات سے نمٹنے کی ضرورت۔

3. ایپوکسی رال موصلیت کا ڈھانچہ، کابینہ کے آپریٹنگ حالات کے لیے موزوں

انڈور VCB کے آرک بجھانے والے چیمبر کو ایپوکسی رال آستین کے ساتھ لپیٹ دیا گیا ہے، جو فیز ٹو فیز اور فیز ٹو گراؤنڈ موصلیت فراہم کرتا ہے، جو سوئچ گیئر کے اندر خشک اور صاف ماحول کے لیے موزوں ہے۔ یہ سائز میں کمپیکٹ ہے اور قابل اعتماد موصلیت فراہم کرتا ہے۔

4. سوئچ گیئر کے ذریعے حاصل کردہ حفاظتی تنہائی

انڈور VCB میں بذات خود ایک نظر آنے والا منقطع سوئچ نہیں ہے۔ سیفٹی آئسولیشن فنکشن سوئچ گیئر کے گراؤنڈنگ سوئچ اور ڈس کنیکٹر سوئچ کے ذریعے حاصل کیا جاتا ہے، جامع کیبنٹ انٹر لاکنگ پروٹیکشن والے منظرناموں کے لیے موزوں ہے۔

آؤٹ ڈور ویکیوم سرکٹ بریکرز (ZW32 سیریز)

چونکہ بیرونی VCBs کو دھوپ اور بارش، درجہ حرارت کے انتہائی فرق اور دھول کی آلودگی جیسے حالات سے نمٹنے کے لیے طویل عرصے تک باہر کے سامنے آنے کی ضرورت ہوتی ہے، اس لیے ان کا ڈیزائن استحکام اور تحفظ پر زور دیتا ہے۔ Lugao الیکٹرک کے آؤٹ ڈور VCBs ان کے چھوٹے سائز، ہلکے وزن، اینٹی کنڈینسیشن خصوصیات، اور بحالی سے پاک آپریشن کی خصوصیات ہیں:

ڈیزائن کی خصوصیات

1. ہائی سیلنگ تھری فیز پوسٹ ٹائپ مکمل طور پر بند ڈھانچہ

آؤٹ ڈور ویکیوم سرکٹ بریکر IP65 اور اس سے اوپر کے تحفظ کی سطح کو حاصل کرتے ہوئے مکمل طور پر مہر بند ڈیزائن کو اپناتے ہیں۔ وہ مکمل طور پر واٹر پروف، ڈسٹ پروف، اور کنڈینسیشن مخالف ہیں، جو بارش، برف اور دھول بھرے ماحول میں طویل مدت تک کام کرنے کی اجازت دیتے ہیں۔ وہ اعلی درجہ حرارت، UV تابکاری، اور عمر بڑھنے کے خلاف بھی مزاحم ہیں، جو بیرونی موسم کی تبدیلیوں سے متاثر نہیں ہوتے ہیں۔

2. بڑا کری پیج فاصلہ سلیکون ربڑ کی موصلیت بخش بشنگ

آؤٹ ڈور ویکیوم سرکٹ بریکر بڑے کری پیج فاصلہ سلیکون ربڑ (یا سیرامک) چھتری اسکرٹ قسم کی موصلی بشنگ کا استعمال کرتے ہیں۔ انڈور ایپوکسی رال جھاڑیوں کے مقابلے میں، یہ لمبا کری پیج فاصلہ فراہم کرتا ہے، مرطوب اور آلودہ بیرونی ماحول میں فلیش اوور خارج ہونے سے روکتا ہے اور UV عمر بڑھنے کے خلاف اعلیٰ مزاحمت پیش کرتا ہے۔

3. آسان اور لچکدار آپریشن حفاظت کو یقینی بناتا ہے۔ Lugao کے آؤٹ ڈور ویکیوم سرکٹ بریکرز کو دستی طور پر، برقی طور پر یا دور سے چلایا جا سکتا ہے۔ یہ واضح طور پر نظر آنے والے منقطعات فراہم کرتے ہیں، دیکھ بھال کے دوران قابل اعتماد برقی تنہائی کو یقینی بناتے ہیں بغیر کسی اضافی منقطع سوئچ کی ضرورت کے، انہیں بند سوئچ گیئر کے بغیر بیرونی ماحول کے لیے موزوں بناتے ہیں۔

4. بیرونی منظرناموں کے مطابق لچکدار تنصیب کے اختیارات۔ آؤٹ ڈور VCBs تنصیب کے مختلف طریقوں کی حمایت کرتے ہیں، بشمول کھمبے پر نصب اور فرش پر نصب تنصیبات، ایک وقف شدہ انڈور ڈسٹری بیوشن روم کی ضرورت کو ختم کرتے ہوئے۔ یہ انہیں ان جگہوں کے لیے خاص طور پر موزوں بناتا ہے جہاں بار بار آپریشن کی ضرورت ہوتی ہے۔

انڈور اور آؤٹ ڈور ویکیوم سرکٹ بریکرز کے درمیان بنیادی فرق کا موازنہ جدول

اپنے پروجیکٹ کے لیے صحیح ویکیوم سرکٹ بریکر کا انتخاب کیسے کریں؟

VCB کا انتخاب کرتے وقت، تین اہم پہلوؤں پر توجہ مرکوز کریں: تنصیب کا ماحول، تحفظ کے تقاضے، اور دیکھ بھال کے منظرنامے:

1. تنصیب کے ماحول کو ترجیح دیں۔ اگر سامان ایک بند جگہ میں نصب کیا گیا ہے جیسے کہ انڈور سوئچ گیئر یا ڈسٹری بیوشن روم، ایک انڈور VCB کافی ہے، جو کم لاگت اور بہتر مطابقت پیش کرتا ہے۔ تاہم، آؤٹ ڈور اوور ہیڈ لائنوں یا کھمبے سے لگے ہوئے منظرناموں کے لیے، ایک آؤٹ ڈور VCB کا انتخاب کرنا ضروری ہے۔ بصورت دیگر، بارش، گاڑھا ہونے اور آلودگی سے سامان تیزی سے خراب ہو جائے گا۔

2. ماحول کی شدت کا اندازہ لگائیں۔ ساحلی علاقوں اور کیمیائی صنعتی پارکوں جیسے بہت زیادہ آلودہ اور سنکنار ماحول کے لیے، یہاں تک کہ اندرونی ماحول کو بھی اعلیٰ تحفظ کی سطح کے انڈور VCBs کو ترجیح دینی چاہیے۔ بہت زیادہ آلودہ بیرونی علاقوں میں، بڑے کریپج فاصلہ اور اینٹی فاؤلنگ آؤٹ ڈور VCBs کا انتخاب کیا جانا چاہیے۔

3. دیکھ بھال کی ضروریات پر غور کریں۔ دور دراز کے بیرونی منظرناموں کے لیے، سائٹ پر دیکھ بھال کی مشکلات کو کم کرنے کے لیے مربوط منقطع سوئچز اور دیکھ بھال سے پاک ڈیزائن کے ساتھ آؤٹ ڈور VCBs کو ترجیح دیں۔ اندرونی منظرناموں کے لیے، سوئچ گیئر کی ترتیب کی بنیاد پر ایک مناسب انڈور VCB ماڈل منتخب کریں۔

مینوفیکچرنگ کے 20 سال سے زیادہ کے تجربے کے ساتھ ایک فیکٹری کے طور پر، Lugao Power آپ کے پروجیکٹ کے وولٹیج کی سطح، موجودہ پیرامیٹرز، اور تنصیب کے ماحول کی بنیاد پر اپنی مرضی کے مطابق VCB سلیکشن سلوشنز فراہم کر سکتی ہے، جس سے آپ کو موزوں ترین آلات سے ملنے میں مدد ملتی ہے۔

اکثر پوچھے گئے سوالات: انڈور بمقابلہ آؤٹ ڈور ویکیوم سرکٹ بریکر

1. کیا میں لاگت بچانے کے لیے انڈور VCB باہر استعمال کر سکتا ہوں؟

اس کی سفارش نہیں کی جاتی ہے۔ انڈور ویکیوم سرکٹ بریکر میں بیرونی استعمال کے لیے ضروری خصوصیات کی کمی ہوتی ہے، جیسے بارش سے بچنے والا، UV مزاحم، اور آلودگی سے بچنے والی موصلیت۔ یہ حفاظتی خطرہ لاحق ہے اور وارنٹی کو باطل کر دے گا۔

2.کیا ایک ہی VCB ماڈل انڈور اور آؤٹ ڈور دونوں منصوبوں کے لیے کام کر سکتا ہے؟

وہ قابل تبادلہ نہیں ہیں۔ اگرچہ وہ ویکیوم توڑنے والی ایک ہی ٹیکنالوجی کو استعمال کرتے ہیں، لیکن ان کے مکینیکل اور موصلیت کے ڈیزائن خاص طور پر مخصوص ماحول کے لیے بنائے گئے ہیں۔ غلط قسم کا استعمال قبل از وقت نقصان اور حفاظتی خطرات کا باعث بن سکتا ہے۔

3.کیا بیرونی VCBs کو دیکھ بھال کی ضرورت ہوتی ہے؟

Lugao کے آؤٹ ڈور ویکیوم سرکٹ بریکرز کو مکمل طور پر بند ڈھانچے کے ساتھ ڈیزائن کیا گیا ہے، جو کم دیکھ بھال یا دیکھ بھال سے پاک آپریشن کی اجازت دیتا ہے۔ تاہم، انسولیٹر کی حالت کا باقاعدہ بصری معائنہ اب بھی سفارش کی جاتی ہے۔

4.کیا انڈور اور آؤٹ ڈور VCBs کے لیے انتخاب کی منطق 10kV اور 35kV کے لیے ایک جیسی ہے؟

منطق بالکل وہی ہے، سب سے پہلے، تنصیب کے ماحول کا تعین کریں، وولٹیج کی سطح سے قطع نظر انتخاب کا اصول غیر تبدیل شدہ رہتا ہے۔

5.کیا دو قسم کے VCBs کے درمیان قیمت میں بڑا فرق ہے؟

اسی وولٹیج اور موجودہ تصریحات کے لیے، آؤٹ ڈور VCBs انڈور والوں سے زیادہ مہنگے ہیں۔ اس کی وجہ یہ ہے کہ آؤٹ ڈور ماڈل میں موسم کے خلاف مزاحم موصلیت، مکمل طور پر سیل شدہ واٹر پروف ڈھانچہ، اور ایک موٹا خول استعمال ہوتا ہے، جس کے نتیجے میں مینوفیکچرنگ اور مادی اخراجات زیادہ ہوتے ہیں۔
