ہائی وولٹیج سرکٹ بریکر پاور سسٹمز میں وشوسنییتا، کارکردگی اور حفاظت کو کیسے متوازن کرتے ہیں؟

جدید پاور گرڈ کے وسیع و عریض نیٹ ورک کے اندر، ایک خاموش جنگ چھڑ جاتی ہے۔ ایک طرف، قابل اعتماد، بلاتعطل بجلی کی طلب سینکڑوں کلومیٹر ٹرانسمیشن لائنوں اور ٹرانسفارمرز کے ذریعے بہتی ہے۔ دوسری طرف، خرابیوں کا ہمیشہ سے موجود خطرہ — بجلی گرنے، گرے ہوئے درخت، سامان کی خرابی — جو نظام کے ذریعے تباہ کن دھارے بھیج سکتے ہیں۔ اس نازک توازن کے رکھوالے ہیں۔ہائی وولٹیج سرکٹ بریکر. یہ محض سوئچ نہیں ہیں۔ وہ جدید ترین الیکٹرو مکینیکل سسٹم ہیں جو ایک متضاد طور پر آسان لیکن انتہائی پیچیدہ کام انجام دیتے ہیں: عام لوڈ کرنٹ کو برسوں تک بغیر کسی نقصان کے لے جاتے ہیں، پھر بھی ملی سیکنڈ کے اندر، کسی فالٹ کے زبردست کرنٹ کو روکتے ہیں۔ یہ انجینئرنگ چیلنج کا بنیادی حصہ ہے: ہائی وولٹیج سرکٹ بریکر پاور سسٹم کے آپریشن کے تین اہم ستونوں — وشوسنییتا، کارکردگی، اور حفاظت—اکثر مخالف سمتوں کو کھینچتے ہوئے کیسے توازن رکھتا ہے؟

اس کا جواب جدید جسمانی اصولوں، محتاط انجینئرنگ ڈیزائن، اور ذہین نظام کے انضمام کے امتزاج میں مضمر ہے۔ بھروسے کو مضبوط مواد، متعدد حفاظتی مارجن، اور پیشن گوئی کی تشخیص کے استعمال سے حاصل کیا جاتا ہے۔ کم مزاحمت والے رابطوں، کم سے کم آپریٹنگ توانائی، اور طویل دیکھ بھال کے وقفوں کے ذریعے کارکردگی کو بہتر بنایا جاتا ہے۔ غیر فعال آرک بجھانے والے میڈیا، مضبوط انٹرلاکس اور ریموٹ آپریشن کی صلاحیتوں کے استعمال کے ذریعے حفاظت کو یقینی بنایا جاتا ہے۔ ہائی وولٹیج سرکٹ بریکر کو عام حالات میں ایک کامل کنڈکٹر اور فالٹ کنڈیشنز میں ایک کامل انسولیٹر کے طور پر کام کرنا چاہیے — ایک دوہرا جو ایک قوس کے عین کنٹرول سے حاصل ہوتا ہے۔ توازن کوئی جامد نقطہ نہیں ہے بلکہ ایک متحرک، ابھرتا ہوا ہدف ہے، جیسا کہ ٹیکنالوجی کی ترقی اور گرڈ کے تقاضوں میں تبدیلی آتی ہے۔ یہ مضمون اس توازن کے بنیادی اجزاء کو الگ کرے گا، جسمانی، مکینیکل، اور کنٹرول کی حکمت عملیوں کی کھوج کرے گا جو ایک جدید ہائی وولٹیج سرکٹ بریکر کو تینوں ستونوں پر عبور کرنے کی اجازت دیتا ہے۔ ہم تکنیکی وضاحتیں اور آپریشنل بصیرت کا بھی اشتراک کریں گے جو ان اہم اجزاء کے ڈیزائن اور انتخاب سے آگاہ کرتے ہیں۔

مندرجات کا جدول

• 1. مداخلت کی طبیعیات: قوس کیسے بجھتا ہے؟
• 2. قابل اعتماد ستون: سرکٹ بریکر کو کیا چیز دہائیوں تک قابلِ اعتبار بناتی ہے؟
• 3. کارکردگی کا ستون: ایک سرکٹ بریکر نقصانات کو کیسے کم کر سکتا ہے؟
• 4. حفاظتی ستون: عملہ اور نظام کی حفاظت کیسے حاصل کی جاتی ہے؟
• 5. بیلنسنگ ایکٹ: یہ تین ستون آپس میں کیسے تصادم اور تعاون کرتے ہیں؟
• اکثر پوچھے گئے سوالات (FAQ)
• نتیجہ: سرکٹ بریکر ڈیزائن کا مستقبل

1. مداخلت کی طبیعیات: قوس کیسے بجھتا ہے؟

یہ سمجھنے کے لیے کہ ایک ہائی وولٹیج سرکٹ بریکر کس طرح اپنے بنیادی مقاصد کو متوازن کرتا ہے، ہمیں پہلے قوس کے خاتمے کی بنیادی طبیعیات کو سمجھنا چاہیے۔ جب سرکٹ بریکر کے حصے کے رابطے بوجھ کے نیچے ہوتے ہیں، تو اس خلا میں ایک برقی قوس بنتا ہے۔ یہ قوس ایک اعلی درجہ حرارت کا پلازما ہے جو کرنٹ چلاتا ہے اور اگر اسے چیک نہ کیا جائے تو فالٹ کرنٹ کو غیر معینہ مدت تک لے جاتا رہے گا۔ سرکٹ بریکر کا کام اس قوس کو اگلے قدرتی کرنٹ صفر پر بجھانے پر مجبور کرنا ہے۔ چیلنج یہ ہے کہ قوس ایک آئنائزڈ راستہ بناتا ہے جو موجودہ صفر کے بعد وولٹیج بڑھنے کے ساتھ تیزی سے دوبارہ بھڑک سکتا ہے۔ کامیاب رکاوٹ کی کلید یہ ہے کہ خلاء کو ڈی آئنائز کیا جائے اور عارضی بحالی وولٹیج (TRV) سے زیادہ تیزی سے اس کی ڈائی الیکٹرک طاقت کو بحال کیا جائے۔

جدید ہائی وولٹیج سرکٹ بریکر میں آرک ختم ہونے کا بنیادی طریقہ کار آرک بجھانے والے میڈیم کا استعمال ہے۔ یہ سلفر ہیکسافلوورائیڈ (SF6) گیس، ویکیوم، یا تیل ہو سکتا ہے، ہر ایک اپنی اپنی طبعی خصوصیات کے ساتھ۔ SF6 الیکٹرونگیٹیو ہے، یعنی اس کے مالیکیولز آسانی سے مفت الیکٹرانوں کو پکڑ لیتے ہیں، جو ایک آرک چینل کی تشکیل کو روکتے ہیں۔ یہ ہائی وولٹیجز اور ہائی کرنٹ دونوں پر غیر معمولی طور پر موثر بناتا ہے۔ سرکٹ بریکر ڈیزائن اس اصول کو استعمال کرتا ہے: ایک حرکت پذیر رابطہ، ایک پفر سلنڈر سے جڑا ہوا، ابتدائی اسٹروک کے دوران SF6 گیس کو دباتا ہے۔ اس دباؤ والی گیس کو پھر نوزل ​​کے ذریعے آرک ریجن میں لے جایا جاتا ہے، جس سے آئنائزڈ ذرات کو صاف کیا جاتا ہے اور پلازما کو ٹھنڈا کیا جاتا ہے۔ یہ وہ جسمانی اصول ہے جو ایک ہائی وولٹیج سرکٹ بریکر کو صرف 30-50 ملی سیکنڈز میں بہت زیادہ فالٹ کرنٹ کو روکنے کی اجازت دیتا ہے۔

ان ڈیزائن خصوصیات اور سرکٹ بریکر کے مجموعی توازن کے درمیان تعلق گہرا ہے۔ مداخلت کرنے والے میڈیم کا انتخاب ماحولیاتی اثرات، دیکھ بھال کے تقاضوں اور آلات کے جسمانی سائز کا حکم دیتا ہے۔ SF6، جبکہ انتہائی موثر ہے، اس کے پاس اعلیٰ گلوبل وارمنگ پوٹینشل (GWP) ہے، جو متبادل کے لیے بڑھتے ہوئے دباؤ کا باعث بنتا ہے۔ ویکیوم بریکرز، درمیانے وولٹیجز پر بہترین کارکردگی پیش کرتے ہوئے، ہائی وولٹیج ایپلی کیشنز کے لیے سیریز میں متعدد انٹرپرٹر یونٹس کی ضرورت ہوتی ہے۔ اس لیے مداخلت کرنے والے میڈیم کا انتخاب بیلنسنگ ایکٹ میں ایک کلیدی عنصر ہے، کیونکہ یہ سرکٹ بریکر کے آپریشنل اعتبار، لاگت اور ماحولیاتی پائیداری کو براہ راست متاثر کرتا ہے۔

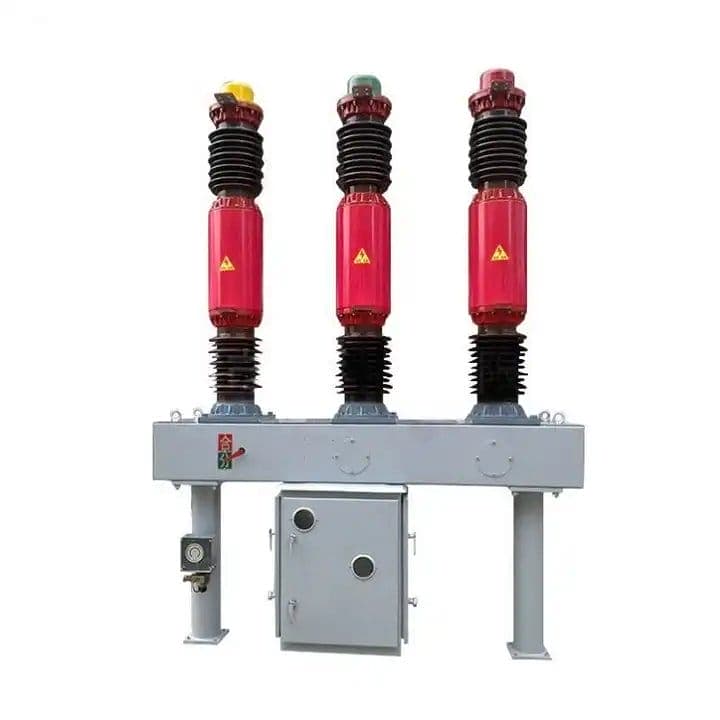

Lugao میں ہماری فیکٹری نے ہائی وولٹیج سرکٹ بریکر کی ایک رینج تیار کی ہے جو درخواست کی مختلف ضروریات کے لیے آرک ختم ہونے کے عمل کو بہتر بناتی ہے۔ ٹرانسمیشن لیول ایپلی کیشنز (≥72.5 kV) کے لیے، ہم SF6 سرکٹ بریکر پیش کرتے ہیں جس میں جدید پفر اور سیلف بلاسٹ ٹیکنالوجی ہے، جس میں کم آپریٹنگ انرجی کے ساتھ اعلی شارٹ سرکٹ توڑنے کی صلاحیت کو ملایا جاتا ہے۔ سیلف بلاسٹ میکانزم خود آرک انرجی کو گیس کے کمپریشن میں مدد کے لیے استعمال کرتا ہے، آپریٹنگ میکانزم سے درکار مکینیکل توانائی کو کم کرتا ہے، مجموعی کارکردگی کو بڑھاتا ہے۔ مندرجہ ذیل جدول ہمارے ہائی وولٹیج سرکٹ بریکر ماڈلز کی عام رکاوٹ کی کارکردگی کو واضح کرتا ہے۔

2. قابل اعتماد ستون: سرکٹ بریکر کو کیا چیز دہائیوں تک قابلِ اعتبار بناتی ہے؟

بجلی کی صنعت میں، وشوسنییتا اکثر سب سے زیادہ ترجیح ہے. ایک ہائی وولٹیج سرکٹ بریکر ایک اسٹریٹجک اثاثہ ہے، اور اس کی ناکامی کے تباہ کن نتائج ہو سکتے ہیں۔ وشوسنییتا کسی ایک خصوصیت سے حاصل نہیں ہوتی۔ یہ دانستہ ڈیزائن کے فلسفے کا نتیجہ ہے جس میں مادی انتخاب، مکینیکل ڈیزائن، ماحولیاتی لچک، اور پیشین گوئی کی تشخیص شامل ہیں۔ جدید ہائی وولٹیج سرکٹ بریکر کو مہینوں، حتیٰ کہ سالوں تک غیر فعال رہنے کے قابل ہونا چاہیے، اور پھر، جب ضرورت ہو، مکمل یقین کے ساتھ عمل میں آجائے۔ انحصار کی اس سطح کو حاصل کرنا انجینئرنگ کی فتح ہے۔

وشوسنییتا کی بنیاد مواد کے انتخاب میں ہے۔ موجودہ لے جانے والے راستے کے لیے، رابطہ کا نظام خاص طور پر اہم ہے۔ رابطے کی سطحیں عام طور پر سلور چڑھایا یا چاندی کے ٹنگسٹن الائے ہوتے ہیں، جو ان کی اعلی چالکتا اور رابطہ ویلڈنگ کے خلاف مزاحمت کے لیے چنے جاتے ہیں۔ طویل بند پوزیشن کے دوران ضرورت سے زیادہ پہننے کے بغیر کم مزاحمت کو برقرار رکھنے کے لیے رابطے کے دباؤ کو احتیاط سے کنٹرول کیا جاتا ہے۔ استعمال ہونے والے چکنا کرنے والے مادے خاص طور پر مکینیکل میکانزم کی طویل زندگی کے لیے تیار کیے گئے ہیں۔ چکنائیوں کا انتخاب ان کی خصوصیات کو وسیع درجہ حرارت کی حد میں برقرار رکھنے کی صلاحیت کے لیے کیا جاتا ہے، جس سے سرکٹ بریکر کی زندگی بھر میں مستقل آپریشن ہوتا ہے۔ یہ آف دی شیلف اجزاء نہیں ہیں۔ وہ خاص طور پر ہائی وولٹیج سرکٹ بریکر کے مطالبہ ماحول کے لیے بنائے گئے ہیں۔

آپریٹنگ میکانزم کا مکینیکل ڈیزائن بھی اتنا ہی اہم ہے۔ میکانزم کو متحرک رابطہ اسمبلی کے بڑے پیمانے پر منتقل کرنے کے قابل ہونا چاہئے تاکہ مطلوبہ رکاوٹ کے وقت کو حاصل کیا جا سکے، بار بار اور بھروسہ کے ساتھ ہزاروں آپریشنز میں۔ یہ بہار، ہائیڈرولک، یا نیومیٹک توانائی ذخیرہ کرنے کے نظام کے امتزاج کے ذریعے حاصل کیا جاتا ہے۔ موسم بہار کے میکانزم، ڈیزائن میں آسان ہونے کے باوجود، اسپرنگس کا ہونا ضروری ہے جو دہائیوں تک اپنی طاقت کو برقرار رکھ سکے۔ یہی وجہ ہے کہ اسپرنگس کو اکثر فیکٹری میں پہلے سے لوڈ کیا جاتا ہے، اور میکانزم کو حرکت پذیر پرزوں کی تعداد کو کم سے کم کرنے کے لیے ڈیزائن کیا گیا ہے، جس سے مکینیکل پہننے اور ناکامی کے امکانات کم ہوتے ہیں۔

ماحولیاتی لچک اعتماد کا ایک اور اہم عنصر ہے۔ ہائی وولٹیج سرکٹ بریکر اکثر باہر نصب کیے جاتے ہیں، جہاں وہ بارش، برف، برف، نمک کے اسپرے اور انتہائی درجہ حرارت کے سامنے آتے ہیں۔ انٹرپرٹر کے اندر موجود SF6 گیس رابطوں کے لیے صاف ستھرا، کنٹرول شدہ ماحول فراہم کرتی ہے، لیکن بیرونی ڈھانچہ کا تحفظ ہونا چاہیے۔ یہ ہاؤسنگ کے محتاط ڈیزائن، سیل، اور اعلی معیار کے سنکنرن مزاحم مواد کے استعمال کے ذریعے حاصل کیا جاتا ہے۔ استعمال شدہ انسولیٹر اہم ہے۔ سیرامک ​​یا پولیمر انسولیٹروں کو وولٹیج کے دباؤ اور ماحولیاتی آلودگی کو برداشت کرنا چاہیے۔ ہماری فیکٹری میںLugao Power Co., Ltd.صرف اعلیٰ درجے کا مواد استعمال کرتا ہے، اور ہمارے سرکٹ بریکرز کو انتہائی حالات کا مقابلہ کرنے کے لیے ٹیسٹ کیا جاتا ہے، جو طویل مدتی اعتبار کو یقینی بناتا ہے۔

جدید سرکٹ بریکر تیزی سے حالت کی نگرانی کے نظام سے لیس ہیں۔ یہ نظام آپریٹنگ میکانزم، گیس پریشر، رابطہ سفر اور برقی سرکٹ کی نگرانی کرتے ہیں۔ یہ معلومات ناکامیوں کی پیشین گوئی کرنے کے لیے استعمال کی جاتی ہیں، جس سے کوئی مسئلہ پیش آنے سے پہلے دیکھ بھال کا شیڈول بنایا جا سکتا ہے۔ سینسرز کا انضمام، جیسے فائبر آپٹک کرنٹ اور وولٹیج سینسرز، سرکٹ بریکر کی صحت کے بارے میں حقیقی وقت کا ڈیٹا فراہم کرتا ہے، دیکھ بھال کو وقت کی بنیاد سے حالت پر مبنی نقطہ نظر کی طرف منتقل کرتا ہے۔ یہ وشوسنییتا کا مستقبل ہے: ضرورت پڑنے پر نہ صرف یہ یقینی بنانا کہ ہائی وولٹیج سرکٹ بریکر کام کرتا ہے، بلکہ یہ جاننا کہ یہ کام کرنے والا ہے، یقین کی مسلسل بڑھتی ہوئی ڈگری کے ساتھ۔ ان طریقوں کو یکجا کر کے، جدید ہائی وولٹیج سرکٹ بریکر قابل اعتمادی کی اس سطح کو حاصل کرتا ہے جس کا ایک نسل پہلے تصور بھی نہیں کیا جا سکتا تھا۔

3. کارکردگی کا ستون: ایک سرکٹ بریکر نقصانات کو کیسے کم کر سکتا ہے؟

کارکردگی، ایک ہائی وولٹیج سرکٹ بریکر کے تناظر میں، توانائی کو ایک شکل سے دوسری شکل میں تبدیل کرنے کے بارے میں نہیں ہے۔ یہ عام کرنٹ لے جانے والی حالت میں نقصانات کو کم کرنے اور آپریشن کے لیے درکار توانائی کو کم کرنے کے بارے میں ہے۔ سرکٹ بریکر بجلی کے بہاؤ کے راستے میں 99.9% وقت بیٹھتا ہے، اور اس راستے میں کوئی مزاحمت گرمی کے نقصان (I²R نقصانات) اور نظام کی کارکردگی میں کمی کا باعث بنتی ہے۔ لہذا، رابطوں کا ڈیزائن اور موجودہ راستہ اہم ہے۔ رابطے کا دباؤ رابطہ مزاحمت کو کم کرنے کے لیے کافی ہونا چاہیے، لیکن ضرورت سے زیادہ پہننے سے بچنے کے لیے کافی کم ہونا چاہیے۔ مواد کا انتخاب ایک اہم متغیر ہے؛ مثال کے طور پر چاندی سے چڑھائے ہوئے رابطے غیر معمولی طور پر کم مزاحمتی راستہ فراہم کرتے ہیں۔ مزید برآں، رابطے کے ڈیزائن کو گرم مقامات یا مقامی حرارت سے بچنے کے لیے بہتر بنایا گیا ہے۔

آپریٹنگ توانائی ایک اور کارکردگی کا عنصر ہے۔ سرکٹ بریکر اپنے رابطوں کو تیزی سے کھولنے اور بند کرنے کے قابل ہونا چاہیے۔ اس آپریشن کے لیے درکار توانائی ذخیرہ شدہ توانائی کے منبع سے حاصل کی جاتی ہے، جیسے چارج شدہ اسپرنگ یا ہائیڈرولک جمع کرنے والے۔ مطلوبہ توانائی کو کم سے کم کرنے سے میکانزم کا سائز اور لاگت کم ہوتی ہے، اجزاء پر دباؤ کم ہوتا ہے، اور نظام کی مجموعی کارکردگی میں مدد ملتی ہے۔ خود ساختہ ڈیزائن، جہاں قوس توانائی بجھانے والی گیس کے کمپریشن میں مدد کرتی ہے، اس اصول کی ایک بہترین مثال ہے۔ رکاوٹ کے عمل میں مدد کے لیے آرک کی اپنی توانائی کا استعمال کرتے ہوئے، آپریٹنگ میکانزم سے درکار مکینیکل توانائی کم ہو جاتی ہے، جس سے آلے کی مجموعی کارکردگی بہتر ہوتی ہے۔

کارکردگی کا ایک اور اہم پہلو SF6 گیس کی رساو کی شرح ہے۔ SF6 ایک مہنگی موصل گیس ہے اور یہ ایک طاقتور گرین ہاؤس گیس بھی ہے۔ کوئی بھی رساو مالی لاگت اور ماحولیاتی اثرات دونوں کی نمائندگی کرتا ہے۔ جدید ہائی وولٹیج سرکٹ بریکر انتہائی کم رساو کی شرح کے ساتھ ڈیزائن کیے گئے ہیں۔ اعلیٰ معیار کی مہریں اور درست مینوفیکچرنگ معیار اس بات کو یقینی بناتے ہیں کہ گیس اس کی پوری سروس لائف کے لیے انٹرپرٹر کے اندر موجود ہو۔ گیس کی کثافت کی جدید نگرانی کے ساتھ مل کر سگ ماہی کی ٹیکنالوجی اس بات کو یقینی بناتی ہے کہ سرکٹ بریکر ماحولیاتی رساو کے بغیر اپنی بہترین کارکردگی پر کام کرتا ہے۔

ہائی وولٹیج سرکٹ بریکر کی کارکردگی اس کے اپنے آپریشن سے آگے وسیع پاور سسٹم تک پھیلی ہوئی ہے۔ تیز رفتار اور قابل اعتماد فالٹ رکاوٹ فراہم کر کے، سرکٹ بریکر آلات کے نقصان اور بجلی کی بندش کے خطرے کو کم کرتا ہے، جس کے بھاری معاشی اخراجات ہو سکتے ہیں۔ سرکٹ بریکر جدید، موثر پاور سسٹم میں کلیدی جزو ہے۔ ہمارے ہائی وولٹیج سرکٹ بریکر کو نہ صرف ان کے اپنے فنکشن میں بہترین کارکردگی کے لیے ڈیزائن کیا گیا ہے، بلکہ گرڈ کی مجموعی کارکردگی میں حصہ ڈالنے کے لیے بھی بنایا گیا ہے۔ نیچے دی گئی جدول ہمارے سرکٹ بریکر ماڈلز کی کارکردگی بڑھانے والی اہم خصوصیات کو بیان کرتی ہے۔

4. حفاظتی ستون: عملہ اور نظام کی حفاظت کیسے حاصل کی جاتی ہے؟

ہائی وولٹیج سرکٹ بریکر کے تناظر میں سیفٹی ایک کثیر جہتی تصور ہے۔ یہ خود بجلی کے نظام کے تحفظ کو گھیرے ہوئے ہے، خرابی کے حالات کے دوران جسمانی انفراسٹرکچر کو تھرمل اور مکینیکل نقصان سے بچاتا ہے۔ اس میں آپریٹنگ اہلکاروں کا تحفظ بھی شامل ہے، انہیں ہائی وولٹیج اور ہائی انرجی برقی آلات کے خطرات سے بچانا۔ حفاظت میں ناکامی تباہ کن ہوسکتی ہے، جو اسے بنیادی ڈیزائن ڈرائیور بناتی ہے۔ حفاظت ایک اضافی خصوصیت نہیں ہے؛ یہ سرکٹ بریکر کے آپریشن میں مربوط ایک بنیادی اصول ہے۔

حفاظت خود مداخلت کرنے والے سے شروع ہوتی ہے۔ موصلیت کے ذریعہ کا انتخاب، جیسے SF6، فطری طور پر حفاظتی فوائد فراہم کرتا ہے۔ گیس ناکارہ اور غیر آتش گیر ہے، تیل کے سرکٹ بریکرز سے وابستہ آگ اور دھماکے کے خطرات کو دور کرتی ہے۔ ہرمیٹک طور پر مہر بند انٹرپرٹر اندرونی رابطوں کو ماحول سے بھی بچاتا ہے، اس بات کو یقینی بناتا ہے کہ سرکٹ بریکر کے حفاظتی کام کو بیرونی آلودگی سے سمجھوتہ نہ کیا جائے۔ انکلوژر کو آرک کے اندرونی دباؤ کو برداشت کرنے کے لیے ڈیزائن کیا گیا ہے، جس میں کسی بھی ممکنہ ناکامی پر مشتمل ہے اور اہلکاروں کو خرابی کے اثرات سے بچانا ہے۔

مداخلت کرنے والے کی موروثی حفاظت کے علاوہ، جدید ہائی وولٹیج سرکٹ بریکر میں حفاظتی انٹرلاک اور حفاظتی خصوصیات کی ایک وسیع صف شامل ہے۔ آپریٹنگ میکانزم کو مکینیکل انٹرلاک کے ساتھ ڈیزائن کیا گیا ہے جو غلط آپریشن کو روکتا ہے۔ مثال کے طور پر، اگر اوپننگ کمانڈ دی جاتی ہے تو اختتامی آپریشن میکانکی طور پر بند ہو جاتا ہے، جس سے سرکٹ بریکر کو کسی خرابی پر بند ہونے سے روکا جاتا ہے۔ الیکٹریکل کنٹرول سرکٹ کو اسی طرح لاک آؤٹ کے ساتھ محفوظ کیا جاتا ہے تاکہ متعدد کارروائیوں کو روکا جا سکے جو میکانزم کو نقصان پہنچا سکتے ہیں۔ گراؤنڈنگ سوئچز اکثر مربوط ہوتے ہیں، جو دیکھ بھال کے مقاصد کے لیے زمین پر نظر آنے والا اور قابل تصدیق راستہ فراہم کرتے ہیں۔ یہ انٹرلاک اہلکاروں کی حفاظت اور پاور سسٹم کی وشوسنییتا کو یقینی بنانے کے لیے ضروری ہیں۔

حفاظت کا ایک اور اہم پہلو غلطی کی موجودہ حد ہے۔ ہائی وولٹیج سرکٹ بریکر فالٹ کرنٹ میں خلل ڈالنے کا بنیادی آلہ ہے، اور اس کی اتنی جلدی کرنے کی صلاحیت فالٹ کی مدت کو کم کرتی ہے۔ یہ نظام کے اجزاء پر تھرمل اور مکینیکل دباؤ کو کم کرتا ہے، ٹرانسفارمرز، کیبلز اور جنریٹرز کو نقصان سے بچاتا ہے۔ خرابی کو تیزی سے صاف کرنے سے، سرکٹ بریکر ثانوی فیل ہونے کے خطرے کو بھی کم کرتا ہے، جیسے کہ آرک فلیش یا دھماکہ، جو اہلکاروں کو خطرے میں ڈال سکتا ہے۔ خود سرکٹ بریکر کے علاوہ، اہلکاروں کی حفاظت کے لیے مناسب حفاظتی طریقہ کار اور تربیت ضروری ہے۔ سرکٹ بریکر کو ریموٹ آپریشن کی صلاحیت کے ساتھ ڈیزائن کیا گیا ہے، جو آپریٹر کو سوئچنگ آپریشن کے دوران آلات سے محفوظ طریقے سے دور رہنے کی اجازت دیتا ہے۔

حفاظت اور دیگر ستونوں کے درمیان توازن بہت ضروری ہے۔ ایک سرکٹ بریکر جو انتہائی حفاظتی مارجن کے ساتھ ڈیزائن کیا گیا ہے وہ بڑا، بھاری اور زیادہ مہنگا ہو سکتا ہے۔ تاہم، سامان کی طرف سے فراہم کردہ حفاظت ایک غیر گفت و شنید عنصر ہے. نیچے دی گئی جدول ہمارے ہائی وولٹیج سرکٹ بریکر میں ضم ہونے والی اہم حفاظتی خصوصیات کا خاکہ پیش کرتی ہے۔

5. بیلنسنگ ایکٹ: یہ تین ستون آپس میں کیسے تصادم اور تعاون کرتے ہیں؟

اب تک، ہم نے اعتبار، کارکردگی، اور حفاظت کو تین الگ ستونوں کے طور پر جانچا ہے۔ تاہم، ہائی وولٹیج سرکٹ بریکر ڈیزائن کا حقیقی چیلنج ان کے درمیان باہمی تعامل میں ہے۔ یہ تینوں مقاصد اکثر متضاد ہوتے ہیں۔ مثال کے طور پر، ایک ایسا ڈیزائن جو بھروسے کو زیادہ سے زیادہ کرتا ہے اس میں اضافی فالتو پن شامل ہو سکتا ہے، جس کے نتیجے میں وزن اور لاگت میں اضافہ ہوتا ہے، اور ممکنہ طور پر کارکردگی میں کمی آتی ہے۔ ایک ڈیزائن جو کارکردگی کو زیادہ سے زیادہ کرتا ہے ہلکے مواد کا استعمال کر سکتا ہے، لیکن یہ مواد بھاری، زیادہ مضبوط متبادل کے طور پر ایک ہی طویل مدتی وشوسنییتا فراہم نہیں کر سکتے ہیں. سرکٹ بریکر انجینئر کا فن بہترین بیلنس پوائنٹ تلاش کرنا ہے۔

رابطہ ڈیزائن کے معاملے پر غور کریں۔ اعلی وشوسنییتا حاصل کرنے کے لیے، رابطوں کو فالٹ کرنٹ کے برقی اور تھرمل دباؤ کو برداشت کرنے کے لیے ڈیزائن کیا جانا چاہیے۔ اس کے لیے رابطہ کی ایک بڑی جگہ یا زیادہ مضبوط مواد کی ضرورت پڑ سکتی ہے، جو رابطے کی مزاحمت کو بڑھا سکتا ہے اور کارکردگی کو کم کر سکتا ہے۔ اس کے برعکس، اعلی کارکردگی کو حاصل کرنے کے لیے، رابطے کی مزاحمت کو کم سے کم کیا جانا چاہیے، لیکن یہ ایک ایسے ڈیزائن کا باعث بن سکتا ہے جو رابطہ ویلڈنگ یا کٹاؤ کے لیے زیادہ حساس ہو۔ انجینئر کو ان متضاد تقاضوں کو نیویگیٹ کرنا چاہیے، ایسے مواد اور ڈیزائن کا انتخاب کرنا جو بہترین سمجھوتہ پیش کرتے ہیں۔ اسی طرح، آپریٹنگ میکانزم کو انتہائی قابل اعتماد ہونے کے لیے ڈیزائن کیا جانا چاہیے، لیکن اس کی توانائی کی کھپت سرکٹ بریکر کی مجموعی کارکردگی کا ایک عنصر ہے۔

یہ تینوں ستون بھی تعاون کرتے ہیں۔ ایک سرکٹ بریکر جو انتہائی قابل اعتماد ہے وہ بھی محفوظ ہے۔ اگر سرکٹ بریکر ناقابل بھروسہ ہے، تو یہ خرابی کو روکنے میں ناکام ہو سکتا ہے، جس سے ایک تباہ کن ناکامی ہو سکتی ہے جو نظام اور عملے دونوں کو خطرے میں ڈال سکتی ہے۔ اسی طرح، ایک سرکٹ بریکر بھی زیادہ قابل اعتماد ہے، کیونکہ یہ کم درجہ حرارت پر کام کرتا ہے اور اس کے اجزاء پر کم دباؤ ڈالتا ہے۔ سیلف بلاسٹ ٹیکنالوجی کا استعمال اس تعاون کی بہترین مثال ہے: یہ آپریٹنگ انرجی کو کم کرکے کارکردگی کو بہتر بناتا ہے، لیکن یہ میکانزم پر مکینیکل بوجھ کو کم کرکے بھروسے کو بھی بڑھاتا ہے۔ حالت کی نگرانی کے نظام کا انضمام بیک وقت تینوں ستونوں کو بہتر بنانے کا ایک طاقتور ذریعہ ہے۔ سرکٹ بریکر کی صحت کی نگرانی کرکے، نظام کی پیشن گوئی اور ناکامیوں کو روک سکتا ہے، وشوسنییتا کو بڑھاتا ہے۔ غیر موثر آپریٹنگ طریقوں کی نشاندہی کرکے، نظام کو بہتر بنایا جا سکتا ہے، کارکردگی کو بہتر بنایا جا سکتا ہے۔ اور ممکنہ مسائل کی ابتدائی انتباہ فراہم کرکے، نظام کو حفاظت کو بڑھانے کے لیے استعمال کیا جا سکتا ہے۔

توازن متحرک ہے۔ جیسے جیسے ٹیکنالوجی ترقی کرتی ہے، زیادہ سے زیادہ توازن کی تعریف بدل جاتی ہے۔ نئے مواد، نئے سینسرز، اور نئے کنٹرول الگورتھم کا تعارف مسلسل ان حدود کو آگے بڑھا رہا ہے جو ممکن ہے۔ ہائی وولٹیج سرکٹ بریکر کا مستقبل اس سے بھی بڑے انضمام میں سے ایک ہے، جہاں سرکٹ بریکر ڈیجیٹل گرڈ میں ایک سمارٹ، مواصلاتی نوڈ بن جاتا ہے۔ یہ ایک ایسا نظام ہو گا جو نہ صرف قابل بھروسہ، موثر اور محفوظ ہو، بلکہ ایک ایسا نظام ہو گا جو فعال طور پر اپنی صحت کا خود انتظام کرے، اپنی ضروریات کی خود پیش گوئی کرے، اور اپنی کارکردگی کو بہتر بنائے۔ یہ وہ مستقبل ہے جسے لوگو میں ہماری فیکٹری بنانے کے لیے وقف ہے۔

مندرجہ ذیل جدول واضح کرتا ہے کہ کس طرح ہائی وولٹیج سرکٹ بریکر میں ڈیزائن کے انتخاب تین ستونوں کو متاثر کر سکتے ہیں، جو کہ موروثی تجارت کو ظاہر کرتے ہیں۔

اکثر پوچھے گئے سوالات (FAQ)

سوال 1: ہائی وولٹیج سرکٹ بریکر کی عام عمر کیا ہے، اور کون سے عوامل اس کی لمبی عمر کو متاثر کرتے ہیں؟

جواب: ایک اعلیٰ معیار کا ہائی وولٹیج سرکٹ بریکر، جیسا کہ Lugao Power Co., Ltd. کے تیار کردہ، کی ڈیزائن کی زندگی عام طور پر 30 سے ​​40 سال ہوتی ہے۔ اصل عمر کا انحصار کئی عوامل پر ہوتا ہے: فالٹ موجودہ رکاوٹوں کی تعداد (جو آرکنگ رابطوں کو کم کرتی ہے)، مکینیکل آپریشنز کی فریکوئنسی (جو میکانزم کو متاثر کرتی ہے)، محیطی ماحول (سنکنرن، درجہ حرارت)، اور دیکھ بھال کا معیار۔ ایک اچھی طرح سے برقرار رکھنے والا SF6 سرکٹ بریکر، محدود تعداد میں فالٹ آپریشنز کے ساتھ، آسانی سے اپنی ڈیزائن کی زندگی سے تجاوز کر سکتا ہے۔ ہمارے سرکٹ بریکرز کو تبدیل کرنے کے قابل آرسنگ رابطوں کے ساتھ ڈیزائن کیا گیا ہے تاکہ لاگت سے موثر زندگی میں توسیع کی اجازت دی جاسکے۔ معمول کی حالت کی نگرانی اور دیکھ بھال سروس کی زندگی کو زیادہ سے زیادہ کرنے کی کلید ہے۔

سوال 2: ہائی وولٹیج سرکٹ بریکر ڈائریکٹ کرنٹ (DC) فالٹ کو کیسے ہینڈل کرتا ہے، جس میں قدرتی زیرو کراسنگ نہیں ہوتی؟

جواب: ہائی وولٹیج سرکٹ بریکر بنیادی طور پر AC سسٹمز کے لیے بنائے گئے ہیں، جہاں کرنٹ قدرتی طور پر فی سائیکل دو بار صفر کو عبور کرتا ہے۔ DC سسٹمز میں یہ قدرتی صفر نہیں ہوتا ہے، جو رکاوٹ کو زیادہ مشکل بنا دیتا ہے۔ DC کی خرابیوں کے لیے، سرکٹ بریکر کو صفر کرنٹ پر مجبور کرنا چاہیے۔ یہ عام طور پر ہائی وولٹیج DC (HVDC) سسٹمز میں ایک وقف شدہ HVDC سرکٹ بریکر کا استعمال کرتے ہوئے حاصل کیا جاتا ہے، جو ایک مختلف رکاوٹ کا طریقہ کار استعمال کرتا ہے، جیسے کہ پاور الیکٹرانکس کا استعمال کرتے ہوئے کرنٹ کو صفر پر مجبور کرنے کے لیے ایک ہائبرڈ اپروچ، اور غلطی کو الگ کرنے کے لیے مکینیکل سوئچ کے ساتھ مل کر۔ ہماری فیکٹری HVDC ایپلی کیشنز کے لیے خصوصی ہائی وولٹیج سرکٹ بریکر تیار کرتی ہے، جو ان جدید ٹیکنالوجیز کو شامل کرتی ہے۔

سوال 3: ڈیڈ ٹینک اور لائیو ٹینک سرکٹ بریکر کنفیگریشن میں کیا فرق ہے؟

جواب: ڈیڈ ٹینک سرکٹ بریکر میں، انٹرپرٹر کو دھاتی دیوار میں رکھا جاتا ہے۔ یہ ایک واضح حفاظتی فائدہ فراہم کرتا ہے، کیونکہ ہائی وولٹیج منسلک ہے اور انکلوژر زمینی صلاحیت پر ہے۔ لائیو ٹینک سرکٹ بریکر میں، انٹرپرٹر ہائی وولٹیج پر واقع ہوتا ہے، اور ٹینک گراؤنڈ نہیں ہوتا ہے۔ ڈیڈ ٹینک بریکرز کو برقرار رکھنے اور زیادہ ڈیزائن کی لچک پیش کرنے کے لیے عام طور پر آسان ہوتے ہیں، لیکن وہ زیادہ بھاری اور مہنگے ہوتے ہیں۔ لائیو ٹینک بریکر ہلکے ہوتے ہیں اور ان میں ڈائی الیکٹرک نقصانات کم ہوتے ہیں، جو انہیں کچھ ایپلی کیشنز کے لیے زیادہ موثر بناتے ہیں۔ دونوں ڈیزائن ہماری فیکٹری نے Lugao Power Co., Ltd. میں تیار کیے ہیں، جو ہمارے صارفین کو ان کی مخصوص ضروریات کی بنیاد پر انتخاب فراہم کرتے ہیں۔

سوال 4: SF6 سرکٹ بریکرز کے ساتھ ممکنہ ماحولیاتی خدشات کیا ہیں، اور انہیں کیسے حل کیا جا رہا ہے؟

جواب: SF6 میں ایک اعلی گلوبل وارمنگ پوٹینشل (GWP) ہے، جو اسے ایک طاقتور گرین ہاؤس گیس بناتا ہے۔ صنعت بہتر سیلنگ، سخت گیس ہینڈلنگ کے طریقہ کار، اور متبادل گیسوں کی ترقی کے ذریعے SF6 کے اخراج کو کم کرنے کے لیے سرگرم عمل ہے۔ Lugao Power Co., Ltd میں ہماری فیکٹری نے SF6 کے رساو کو کم کرنے کے لیے ایک پروگرام نافذ کیا ہے، جس کی شرح 0.1% فی سال سے کم ہے۔ مزید برآں، ہم اپنے صارفین کو زیادہ پائیدار حل فراہم کرنے کے لیے فعال طور پر ایکو ایفیشینٹ متبادلات، جیسے AirPlus (ایک نمایاں طور پر کم GWP والی گیسوں کا مرکب) استعمال کرتے ہوئے ہائی وولٹیج سرکٹ بریکر تیار کر رہے ہیں۔ ان متبادلات میں منتقلی ہماری تحقیق اور ترقی کی کوششوں کے لیے ایک اہم ترجیح ہے۔

سوال 5: میں اپنے سب اسٹیشن میں سرکٹ بریکر کے لیے مطلوبہ شارٹ سرکٹ توڑنے کی صلاحیت کا حساب کیسے لگا سکتا ہوں؟

جواب: مطلوبہ شارٹ سرکٹ توڑنے کی صلاحیت کا تعین زیادہ سے زیادہ فالٹ کرنٹ سے ہوتا ہے جو سرکٹ بریکر کے انسٹالیشن پوائنٹ پر بہہ سکتا ہے۔ اس کے لیے پاور سسٹم کے ایک تفصیلی مطالعہ کی ضرورت ہے جو سورس مائبادا، ٹرانسفارمر مائبادا، اور نیٹ ورک کنفیگریشن پر غور کرے۔ مطالعہ سڈول شارٹ سرکٹ کرنٹ (kA) اور X/R تناسب کا حساب لگائے گا، جو فالٹ کرنٹ کے DC جزو کا تعین کرتا ہے۔ سرکٹ بریکر کا ریٹیڈ شارٹ سرکٹ بریکنگ کرنٹ اس حسابی کرنٹ سے زیادہ ہونا چاہیے، اور یہ مکمل غیر متناسب فالٹ کرنٹ میں خلل ڈالنے کے قابل ہونا چاہیے۔ ہماری فیکٹری کی انجینئرنگ ٹیم اس حساب کتاب میں مدد کر سکتی ہے اور آپ کی درخواست کے لیے مناسب ہائی وولٹیج سرکٹ بریکر کے بارے میں ماہرانہ مشورہ فراہم کر سکتی ہے۔

نتیجہ: سرکٹ بریکر ڈیزائن کا مستقبل

ہائی وولٹیج سرکٹ بریکر انجینئرنگ کا ایک شاہکار ہے جسے بھروسہ، کارکردگی اور حفاظت کے مسابقتی تقاضوں میں مسلسل توازن رکھنا چاہیے۔ یہ توازن محتاط مواد کے انتخاب، مکینیکل ڈیزائن، اور نظام کے انضمام کے ذریعے حاصل کیا جاتا ہے۔ جیسے جیسے بجلی کے نظام زیادہ پیچیدگی کی طرف تیار ہوتے ہیں، زیادہ قابل تجدید توانائی کے ذرائع، تقسیم شدہ جنریشن، اور DC انٹر کنکشنز کے ساتھ، سرکٹ بریکر کے مطالبات میں اضافہ ہوتا جائے گا۔ ہائی وولٹیج سرکٹ بریکر کا مستقبل سمارٹ ٹیکنالوجیز کے انضمام، کنڈیشن بیسڈ مینٹیننس، ریئل ٹائم پرفارمنس آپٹیمائزیشن، اور ڈیجیٹل گرڈ میں ہموار انضمام میں مضمر ہے۔ شائستہ سوئچ جو گرڈ کی حفاظت کرتا ہے ایک نفیس، ذہین نوڈ بن رہا ہے۔

Lugao Power Co., Ltd. اس ارتقاء کی قیادت کے لیے وقف ہے۔ تحقیق اور ترقی کے لیے ہماری وابستگی اس بات کو یقینی بناتی ہے کہ ہمارا ہائی وولٹیج سرکٹ بریکر ٹیکنالوجی میں سب سے آگے ہے، جو ہمارے صارفین کو کارکردگی، وشوسنییتا اور پائیداری کا بہترین توازن پیش کرتا ہے۔ ہم آپ کو ہماری مصنوعات کی رینج کو دریافت کرنے اور اپنی مخصوص پاور سسٹم کی ضروریات پر بات کرنے کے لیے ہماری انجینئرنگ ٹیم سے رابطہ کرنے کی دعوت دیتے ہیں۔ چاہے آپ ایک نئے سب اسٹیشن کی منصوبہ بندی کر رہے ہوں، موجودہ کو اپ گریڈ کر رہے ہوں، یا اپنے نیٹ ورک کی کارکردگی کو بہتر بنانے کی کوشش کر رہے ہوں، ہماری ماہر ٹیم مدد کے لیے تیار ہے۔Lugao Power Co., Ltd سے رابطہ کریں۔ آجہائی وولٹیج سرکٹ بریکر سلوشنز کی ہماری جامع رینج کے بارے میں مزید جاننے کے لیے۔
