ہائی وولٹیج سرکٹ بریکر صنعتی آلات کو خرابیوں سے کیسے بچاتے ہیں؟

صنعتی پاور سسٹمز میں، آلات جیسے بڑی موٹریں، ٹرانسفارمرز، سوئچ گیئر، اور کیبلز مسلسل برقی خرابیوں کی زد میں رہتے ہیں — شارٹ سرکٹس، گراؤنڈ فالٹس، اور اوورلوڈ جو ملی سیکنڈ میں تباہ کن نقصان پہنچا سکتے ہیں۔ اےہائی وولٹیج سرکٹ بریکربنیادی تحفظ کے آلے کے طور پر کام کرتا ہے جو ناقص حصوں کو الگ کرتا ہے، فالٹ کرنٹ کو قیمتی صنعتی اثاثوں کو تباہ کرنے سے روکتا ہے۔ تحفظ کا طریقہ کار کھوج، ٹرپنگ، اور آرک ختم ہونے کے سلسلے کے ذریعے کام کرتا ہے۔ جب کوئی خرابی ہوتی ہے تو حفاظتی ریلے غیر معمولی کرنٹ یا وولٹیج کو محسوس کرتے ہیں اور ہائی وولٹیج سرکٹ بریکر کو ٹرپ سگنل بھیجتے ہیں۔ اس کے بعد بریکر اپنے رابطوں کو کھولتا ہے، ایک قوس کھینچتا ہے جو بجھانے والے میڈیم سے تیزی سے بجھ جاتا ہے — عام طور پر SF6 گیس، ویکیوم، یا تیل — 30 سے ​​50 ملی سیکنڈ کے اندر اندر۔ یہ تیز رفتار رکاوٹ لیٹ تھرو انرجی (I²t) کو محدود کرتی ہے، جو آلات پر تھرمل اور مکینیکل دباؤ کو کم کرتی ہے۔ Lugao Power Co., Ltd میں ہماری فیکٹری صنعتی ایپلی کیشنز کے لیے 10,000 سے زیادہ ہائی وولٹیج سرکٹ بریکر یونٹ تیار کیے ہیں، اور ہم نے دستاویز کیا ہے کہ بریکر کے مناسب انتخاب اور کوآرڈینیشن سے سامان کے نقصان کے اخراجات میں 70 فیصد تک کمی واقع ہوتی ہے۔

لیکن تحفظ صرف خرابیوں کو صاف کرنے کے بارے میں نہیں ہے — یہ وولٹیج میں کمی پیدا کیے بغیر اور دیگر بوجھ کو متاثر کیے بغیر، اور تباہ کن سوئچنگ اوور وولٹیجز بنائے بغیر ایسا کرنے کے بارے میں ہے۔ جدید ہائی وولٹیج سرکٹ بریکرز عارضی اوور وولٹیجز کو کم کرنے کے لیے پری انسرشن ریزسٹرس، کلوزنگ ریزسٹرس اور سنکرونائز سوئچنگ ٹیکنالوجی کو شامل کرتے ہیں۔ ان میں اوور ہیڈ لائن ایپلی کیشنز کے لیے ملٹی شاٹ ری کلوزنگ کی صلاحیت بھی موجود ہے، حالانکہ کیبل نیٹ ورک والے صنعتی پلانٹس کے لیے، مستقل خرابی کو دوبارہ متحرک کرنے سے بچنے کے لیے عام طور پر سنگل شاٹ ٹرپنگ کو ترجیح دی جاتی ہے۔ مزید برآں، بریکر کو سلیکٹیو ٹرپنگ حاصل کرنے کے لیے اپ اسٹریم اور ڈاون اسٹریم پروٹیکشن ڈیوائسز (فیوز، ریلے، اور دیگر بریکرز) کے ساتھ ہم آہنگ ہونا چاہیے، یعنی صرف ناقص حصے کو الگ تھلگ کیا جاتا ہے جبکہ باقی پلانٹ کام جاری رکھتا ہے۔ یہ مضمون تفصیلی تحفظ کے اصولوں، تکنیکی پیرامیٹرز، اور ہائی وولٹیج سرکٹ بریکرز کے اطلاق کی حکمت عملیوں پر روشنی ڈالتا ہے۔ ہم اس سے فیلڈ کیس اسٹڈیز بھی شیئر کریں گے۔Lugao Power Co., Ltd.جو اس بات کی وضاحت کرتا ہے کہ کس طرح ہمارے بریکرز نے صنعتی صارفین کو بڑے پیداواری نقصانات اور آلات کی تبدیلی کے اخراجات سے بچایا ہے۔

مندرجات کا جدول

• 1. صنعتی آلات کی حفاظت کے لیے ریپڈ فالٹ رکاوٹ کیوں اہم ہے؟
• 2. ریلے کوآرڈینیشن اور بریکر ٹائمنگ آلات کے نقصان کو کیسے کم کرتے ہیں؟
• 3. ہماری ہائی وولٹیج سرکٹ بریکر سیریز کی کلیدی تکنیکی وضاحتیں کیا ہیں؟
• 4. صنعتی اثاثوں کی حفاظت میں آرک کوئنچنگ میڈیا کا موازنہ کیسے کیا جاتا ہے؟
• اکثر پوچھے گئے سوالات (FAQ)
• نتیجہ اور کسٹم پروٹیکشن حل انکوائری

صنعتی آلات کی حفاظت کے لیے ریپڈ فالٹ رکاوٹ کیوں ضروری ہے؟

ہائی وولٹیج سرکٹ بریکر جس رفتار سے فالٹ کرنٹ کو روکتا ہے وہ صنعتی آلات کو فراہم کردہ تحفظ کی سطح کے براہ راست متناسب ہے۔ شارٹ سرکٹ کے دوران، فالٹ کرنٹ آلات کے ریٹیڈ کرنٹ سے 20 سے 50 گنا تک پہنچ سکتا ہے۔ مثال کے طور پر، 13.8 kV پر 400 A کے ریٹیڈ کرنٹ کے ساتھ ایک 10 MVA ٹرانسفارمر 20 kA کے فالٹ کرنٹ کا تجربہ کر سکتا ہے۔ بغیر کسی رکاوٹ کے، یہ کرنٹ بہت زیادہ برقی مقناطیسی قوتیں اور جول ہیٹنگ پیدا کرتا ہے جو ٹرانسفارمر وائنڈنگز کو وارپ کر سکتا ہے، کیبل کی موصلیت کو پگھلا سکتا ہے اور موٹر شافٹ کو فریکچر کر سکتا ہے۔ کل نقصان انرجی لیٹ تھرو کا ایک فنکشن ہے، جو کہ کلیئرنگ ٹائم (I²t) سے ضرب کر کے فالٹ کرنٹ کے مربع کے متناسب ہے۔ ایک ہائی وولٹیج سرکٹ بریکر جو 100 ملی سیکنڈ کی بجائے 40 ملی سیکنڈ میں خرابی کو صاف کرتا ہے I²t توانائی کو تقریباً 60 فیصد تک کم کرتا ہے، جس سے آلات کے مستقل نقصان کے امکان کو ڈرامائی طور پر کم کر دیا جاتا ہے۔

ہمارے ہائی وولٹیج سرکٹ بریکر کے ڈیزائن میں تیز رفتار رکاوٹ کے اہم پہلو:

• الٹرا فاسٹ ریلے سینسنگ:ہمارے بریکرز کو ڈیجیٹل حفاظتی ریلے کے ساتھ جوڑا بنایا گیا ہے جو کہ 5 سے 10 ملی سیکنڈ کے اندر اندر خرابیوں کا پتہ لگاتے ہیں، بشمول ہائی مائڈینس فالٹس جو روایتی اوور کرنٹ ریلے سے چھوٹ جاتے ہیں۔ یہ ابتدائی پتہ لگانے سے بریکر کو خرابی کی موجودہ چوٹیوں سے پہلے کھلنے کے لیے مزید وقت ملتا ہے۔
• آپریٹنگ میکانزم کی رفتار:ہمارا ہائی وولٹیج سرکٹ بریکر اسپرنگ چارجڈ یا ہائیڈرولک میکانزم کا استعمال کرتا ہے جو 28 سے 35 ملی سیکنڈ میں رابطوں کو کھول سکتا ہے۔ زیادہ تر فالٹ اقسام کے لیے کل کلیئرنگ ٹائم (ریلے + بریکر) 50 ملی سیکنڈ سے کم ہے۔
• قوس بجھانے کی کارکردگی:قوس رابطہ علیحدگی کے بعد پہلے موجودہ صفر پر بجھ جاتا ہے۔ 50 ہرٹز سسٹم کے لیے، یہ رابطہ علیحدگی کے 10 ملی سیکنڈ کے اندر ہوتا ہے۔ ہماری SF6 پفر ٹکنالوجی اس بات کو یقینی بناتی ہے کہ آرک کو موجودہ صفر کے 5 ملی سیکنڈ کے اندر ٹھنڈا اور ڈی آئنائز کیا جائے، جس سے اسٹرائیک کو روکا جائے۔
• ملٹی بریک کنفیگریشن:بہت زیادہ وولٹیج ایپلی کیشنز (245 kV سے اوپر) کے لیے، ہمارا ہائی وولٹیج سرکٹ بریکر سیریز میں دو یا چار انٹرپٹرس استعمال کرتا ہے، جو ریکوری وولٹیج کو تقسیم کرتا ہے اور فی چیمبر میں تیزی سے ڈائی الیکٹرک ریکوری کی اجازت دے کر مجموعی رکاوٹ کے وقت کو کم کرتا ہے۔

فالٹ کرنٹ کے تھرمل اور مکینیکل اثرات اچھی طرح سے دستاویزی ہیں۔ 100 ملی سیکنڈ تک چلنے والی خرابی تانبے کے کنڈکٹرز کے درجہ حرارت کو 200 ° C تک بڑھا سکتی ہے، دھات کو اینیل کر سکتی ہے اور اس کی مکینیکل طاقت کو کم کر سکتی ہے۔ ٹرانسفارمرز میں، خرابی کے دوران برقی مقناطیسی قوتیں عام آپریٹنگ قوت سے 100 گنا زیادہ ہو سکتی ہیں، جس سے بنیادی حرکت اور سمیٹنے والی اخترتی ہوتی ہے۔ ہماری فیکٹری نے 200 سے زیادہ صنعتی خرابیوں سے ہونے والے نقصان کی رپورٹوں کا تجزیہ کیا ہے اور پتہ چلا ہے کہ 50 ملی سیکنڈ سے کم کلیئرنگ ٹائم والے بریکرز کے نتیجے میں 80 فیصد کیسز میں مرمت کے قابل نقصان ہوا، جب کہ 100 ملی سیکنڈ سے زیادہ کلیئرنگ ٹائم والے بریکرز کے نتیجے میں 65 فیصد کیسز میں کل آلات کا نقصان ہوا۔ یہی وجہ ہے کہ ہم ہر ہائی وولٹیج سرکٹ بریکر کو انجینئر کرتے ہیں تاکہ وشوسنییتا پر سمجھوتہ کیے بغیر تیز ترین ممکنہ رکاوٹ حاصل کی جا سکے۔ مزید برآں، ہمارے بریکر میں ٹرپ فری میکانزم شامل ہے جو آپریٹر کو خرابی کے دوران بریکر کو بند رکھنے سے روکتا ہے، اس بات کو یقینی بناتا ہے کہ تحفظ کے فنکشن کو اوور رائڈ نہیں کیا جا سکتا۔

موٹر کے تحفظ کے لیے، تیز رفتار رکاوٹ خاص طور پر اہم ہے۔ بڑی انڈکشن موٹرز (1,000 HP سے اوپر) شروع ہونے کے دوران 6 سے 8 گنا ریٹیڈ کرنٹ کے انرش کرنٹ کھینچتی ہیں۔ اگر موٹر شروع ہونے کے دوران کوئی خرابی واقع ہوتی ہے، تو مشترکہ آغاز اور فالٹ کرنٹ انتہائی ہو سکتا ہے۔ ہمارا ہائی وولٹیج سرکٹ بریکر اپنی ریلے سیٹنگز کے ذریعے شروع ہونے والے کرنٹ اور فالٹ کرنٹ کے درمیان فرق کر سکتا ہے، لیکن ایک بار خرابی کی تصدیق ہو جانے کے بعد، یہ موٹر کی تھرمل حد سے پہلے ہی سرکٹ کو صاف کر دیتا ہے۔ بہت سے صنعتی پلانٹس نے موٹر ریوائنڈ سے گریز کیا ہے — جس کی لاگت $20,000 سے $50,000 ہو سکتی ہے — ہمارے تیز رفتار کام کرنے والے بریکرز کو انسٹال کر کے۔ خلاصہ طور پر، صنعتی آلات کی حفاظت میں رکاوٹ کی رفتار واحد سب سے اہم عنصر ہے، اور ہمارا ہائی وولٹیج سرکٹ بریکر اپنی کلاس میں تیز ترین ممکنہ کلیئرنگ اوقات فراہم کرنے کے لیے انجنیئر ہے۔

ریلے کوآرڈینیشن اور بریکر ٹائمنگ آلات کے نقصان کو کیسے کم کرتے ہیں؟

اگر تحفظ کا نظام مناسب طریقے سے مربوط نہ ہو تو صرف تیز رفتار رکاوٹ ہی کافی نہیں ہے۔ صنعتی پاور سسٹمز میں مختلف سطحوں پر متعدد حفاظتی آلات ہوتے ہیں: فیڈر بریکر، بس کپلر، ٹرانسفارمر بریکر، اور موٹر کنٹرول سینٹرز۔ اگر موٹر فیڈر میں کوئی خرابی پیدا ہوتی ہے تو، فیڈر ہائی وولٹیج سرکٹ بریکر کو پہلے ٹرپ کرنا چاہیے، صرف اس موٹر کو الگ تھلگ کر کے۔ اگر فیڈر بریکر ناکام ہوجاتا ہے یا بہت سست ہے، تو اپ اسٹریم بس بریکر ٹرپ کر جائے گا، پلانٹ کے پورے حصے کو بند کر دے گا۔ اسے سلیکٹیو کوآرڈینیشن کے نام سے جانا جاتا ہے، اور ہمارا ہائی وولٹیج سرکٹ بریکر ٹائم کرنٹ گریڈنگ اسکیم کے ساتھ بغیر کسی رکاوٹ کے کام کرنے کے لیے ڈیزائن کیا گیا ہے۔ Lugao Power Co., Ltd میں ہماری فیکٹری ہر بڑی تنصیب کے لیے کوآرڈینیشن اسٹڈیز فراہم کرتا ہے، اس بات کو یقینی بناتا ہے کہ بریکر کا ٹرپ کریو اور آپریٹنگ ٹائم ڈاون اسٹریم فیوز اور اپ اسٹریم بریکرز کی نسبت مناسب طریقے سے سیٹ کیا گیا ہے۔

ہمارے ہائی وولٹیج سرکٹ بریکر میں ریلے کوآرڈینیشن اور ٹائمنگ کے اہم پہلو:

• الٹا وقتی اوورکورنٹ تحفظ:ریلے بریکر کو بے ضرر اوورلوڈز (مثلاً موٹر اسٹارٹنگ) سے گزرنے دیتا ہے لیکن فالٹ کرنٹ بڑھنے کے ساتھ تیزی سے سفر کرتا ہے۔ 10 بار ریٹ شدہ فالٹ کرنٹ کے لیے، بریکر 0.5 سیکنڈ میں صاف ہو جاتا ہے، لیکن 20 بار ریٹیڈ کی غلطی کے لیے، یہ 0.12 سیکنڈ میں صاف ہو جاتا ہے۔
• فوری تحفظ کا عنصر:شدید خرابیوں کے لیے (پہلے سے طے شدہ حد سے اوپر، عام طور پر 15 بار ریٹیڈ کرنٹ)، ریلے بغیر کسی تاخیر کے ہائی وولٹیج سرکٹ بریکر کو ٹرپ کرتا ہے، 50 ملی سیکنڈ سے کم کلیئرنگ ٹائم حاصل کرتا ہے۔ اس عنصر کو موٹر فیڈرز کے لیے غیر فعال کر دیا گیا ہے تاکہ آغاز کے دوران ٹرپنگ کی پریشانی سے بچا جا سکے۔
• زون انٹرلاکنگ:ہمارے بریکرز ایک کمیونیکیشن پر مبنی انٹر لاکنگ اسکیم کو سپورٹ کرتے ہیں جہاں ڈاون اسٹریم بریکر فالٹ کلیئرنگ کے دوران اپ اسٹریم بریکرز کو بلاکنگ سگنل بھیجتا ہے۔ اگر ڈاون اسٹریم بریکر اپنے مقررہ وقت کے اندر خرابی کو دور کرتا ہے، تو اپ اسٹریم بریکر ٹرپ نہیں کرتا، صحت مند بوجھ تک طاقت کو برقرار رکھتا ہے۔
• کوآرڈینیشن کو دوبارہ بند کرنا:اوور ہیڈ لائنوں والے صنعتی پلانٹس کے لیے (مثال کے طور پر، کان کنی کی جگہیں)، ہمارے ہائی وولٹیج سرکٹ بریکر کو خودکار طور پر دوبارہ بند کرنے کے لیے ترتیب دیا جا سکتا ہے۔ بریکر ٹرپ کرتا ہے، 0.3 سیکنڈ انتظار کرتا ہے، پھر یہ جانچنے کے لیے دوبارہ بند ہوجاتا ہے کہ آیا غلطی عارضی ہے۔ اگر خرابی برقرار رہتی ہے تو ، یہ بند ہوجاتا ہے۔ یہ بار بار دباؤ سے سامان کی حفاظت کرتے ہوئے عارضی غلطیوں کے لیے ڈاؤن ٹائم کو کم کرتا ہے۔

ایک اچھی طرح سے مربوط حفاظتی اسکیم نہ صرف سامان کو پہنچنے والے نقصان کو کم کرتی ہے بلکہ پیداواری وقت کو بھی کم کرتی ہے۔ ایک سیمنٹ پلانٹ میں جو ہم نے حال ہی میں سپورٹ کیا ہے، کنویئر موٹر فیڈر میں خرابی کو فیڈر ہائی وولٹیج سرکٹ بریکر نے 0.12 سیکنڈ میں صاف کر دیا، جبکہ اپ اسٹریم بس بریکر بند رہا۔ پلانٹ نے 30 منٹ (موٹر کی مرمت کے لیے) صرف ایک کنویئر کھو دیا، جبکہ باقی پلانٹ نے پیداوار جاری رکھی۔ کوآرڈینیشن کے بغیر، بس بریکر ٹرپ کر جاتا، جس کی وجہ سے 4 گھنٹے کے پلانٹ کی بندش کی قیمت $120,000 کی پیداوار میں ضائع ہو جاتی۔ ہماری فیکٹری ہائی وولٹیج سرکٹ بریکر سپلائی کے حصے کے طور پر ایک تفصیلی کوآرڈینیشن اسٹڈی فراہم کرتی ہے، ETAP یا SKM جیسے سافٹ ویئر کا استعمال کرتے ہوئے فالٹ کرنٹ کی تقلید اور سلیکٹیوٹی کی تصدیق کرتی ہے۔

ٹائمنگ کا ایک اور اہم عنصر مختلف آپریٹنگ حالات میں بریکر کے کھلنے اور بند ہونے کا وقت ہے۔ ہمارے ہائی وولٹیج سرکٹ بریکر کو ریٹیڈ وولٹیج اور ریٹیڈ شارٹ سرکٹ کرنٹ پر جانچا جاتا ہے تاکہ اس بات کی تصدیق کی جا سکے کہ اس کا کل کلیئرنگ ٹائم (بشمول ریلے سینسنگ، میکانزم آپریشن، اور آرک ایکسٹینشن) گارنٹی شدہ ونڈو کے اندر رہتا ہے۔ ہم DC آفسیٹ کے ساتھ غیر متناسب کرنٹ کو روکنے کے لیے بریکر کی صلاحیت کو بھی جانچتے ہیں، جو کہ جنریٹروں یا بڑے ٹرانسفارمرز کے قریب صنعتی خرابیوں میں عام ہے۔ ڈی سی جزو موجودہ زیرو کراسنگ میں تاخیر کر سکتا ہے، جس سے آرکنگ کا وقت بڑھ جاتا ہے۔ ہمارے بریکر کا پفر ڈیزائن توسیعی آرسنگ کے دوران بھی مناسب گیس پریشر کو برقرار رکھتا ہے، اس بات کو یقینی بناتا ہے کہ ڈی سی آفسیٹ سے قطع نظر غلطی کو صاف کیا جائے۔ یہ مضبوطی ایک اہم وجہ ہے جس کی وجہ سے ہمارے ہائی وولٹیج سرکٹ بریکر پر اسٹیل ملز، پیپر پلانٹس اور دیگر بھاری صنعتوں میں بھروسہ کیا جاتا ہے۔

ہماری ہائی وولٹیج سرکٹ بریکر سیریز کی کلیدی تکنیکی وضاحتیں کیا ہیں؟

Lugao Power Co., Ltd. صنعتی تحفظ کے لیے ہائی وولٹیج سرکٹ بریکرز کی تین بنیادی سیریز تیار کرتا ہے، جس میں 12 kV سے 245 kV تک تقسیم وولٹیج شامل ہیں۔ ہر سیریز کو مختلف صنعتی ایپلی کیشنز سے مماثل بنانے کے لیے مخصوص فالٹ رکاوٹ کی صلاحیتوں، آپریٹنگ میکانزم، اور آرک بجھانے والے میڈیا کے ساتھ ڈیزائن کیا گیا ہے۔ نیچے دی گئی جدول اسٹیل، کان کنی اور کیمیائی پلانٹس میں ہمارے اکثر متعین ماڈلز کے تفصیلی پیرامیٹرز فراہم کرتی ہے۔ تمام اقدار IEC 62271-100 اور ANSI C37.06 معیارات کے مطابق آزاد ٹیسٹنگ لیبارٹریز سے تصدیق شدہ ہیں۔

ان بنیادی وضاحتوں سے ہٹ کر، ہماری فیکٹری صنعتی ایپلی کیشنز کے لیے وسیع حسب ضرورت پیش کرتی ہے۔ مثال کے طور پر، ہم موٹر ریٹیڈ بریکرز کو خصوصی ٹرپ کروز کے ساتھ فراہم کر سکتے ہیں جو موٹر تھرمل کو پہنچنے والے نقصان کے منحنی خطوط سے ملتے ہیں۔ ہم منسلک سوئچ گیئر اسمبلیز (GIS یا AIS) بھی پیش کرتے ہیں جس میں ایک کمپیکٹ لے آؤٹ میں ہائی وولٹیج سرکٹ بریکر، ڈس کنیکٹرز، اور ارتھنگ سوئچز شامل ہیں۔ سخت ماحول جیسے کان کنی یا آف شور پلیٹ فارمز کے لیے، ہم سنکنرن سے تحفظ کے بہتر، IP54 انکلوژرز اور اینٹی کنڈینسیشن ہیٹر کے ساتھ ٹراپیکلائزڈ ورژن فراہم کرتے ہیں۔ ہمارے تمام ہائی وولٹیج سرکٹ بریکر یونٹس میں ایک تشخیصی پورٹ شامل ہے جسے پلانٹ SCADA سسٹم کے ساتھ مربوط کیا جا سکتا ہے، جس سے رابطہ کے لباس، گیس پریشر (SF6 ماڈلز کے لیے) اور آپریٹنگ میکانزم کی حالت کی ریموٹ مانیٹرنگ کو ممکن بنایا جا سکتا ہے۔

بھروسے کی تصدیق سخت قسم کی جانچ کے ذریعے کی جاتی ہے۔ ہمارے 145 kV ہائی وولٹیج سرکٹ بریکر نے 20 گنا اپنے ریٹیڈ شارٹ سرکٹ موجودہ رکاوٹوں کو بغیر کسی رابطے کی تبدیلی کے مکمل کر لیا ہے، جو ہمارے آرک چیمبر کے ڈیزائن کی پائیداری کو ظاہر کرتا ہے۔ ہماری 12 kV سیریز میں ویکیوم انٹرپٹرس کو پورے بوجھ پر 15,000 آپریشنز کے لیے درجہ بندی کیا گیا ہے، اور ہم ان کی 20 سال کی عام سروس کی ضمانت دیتے ہیں۔ SF6 ماحولیاتی اثرات کے بارے میں فکر مند صارفین کے لیے، ہماری 36 kV سیریز اسی طرح کی رکاوٹ پیدا کرنے والی کارکردگی کے ساتھ خشک ہوا کا متبادل پیش کرتی ہے۔ Lugao ہمارے فراہم کردہ ہر ہائی وولٹیج سرکٹ بریکر کے لیے ایک جامع تحفظ کوآرڈینیشن مطالعہ بھی فراہم کرتا ہے، اس بات کو یقینی بناتے ہوئے کہ بریکر کی ترتیبات آپ کے پلانٹ کے تحفظ کے فلسفے کے مطابق ہوں۔ ہم تمام ماڈلز کے اسپیئر پارٹس کا عالمی اسٹاک برقرار رکھتے ہیں، جس میں زیادہ تر پرزے 48 گھنٹے کی ڈیلیوری کے لیے دستیاب ہوتے ہیں، غیر متوقع ناکامی کی صورت میں ڈاؤن ٹائم کو کم کرتے ہیں۔

صنعتی اثاثوں کی حفاظت میں آرک کوئینچنگ میڈیا کا موازنہ کیسے کیا جاتا ہے؟

آرک بجھانے والے میڈیم — ویکیوم، SF6، یا تیل — کا انتخاب نمایاں طور پر اس بات پر اثر انداز ہوتا ہے کہ ایک ہائی وولٹیج سرکٹ بریکر صنعتی آلات کی کتنی مؤثر طریقے سے حفاظت کرتا ہے۔ ہر میڈیم میں الگ الگ خصوصیات ہوتی ہیں جو رکاوٹ کی رفتار، دیکھ بھال کی ضروریات اور ماحولیاتی موافقت کو متاثر کرتی ہیں۔ Lugao Power Co., Ltd. تینوں میڈیا کے ساتھ بریکر تیار کرتا ہے، لیکن ہم وولٹیج کی سطح، فالٹ ڈیوٹی، اور پلانٹ کی جگہ کی بنیاد پر مختلف اقسام کی تجویز کرتے ہیں۔ ویکیوم انٹرپٹرس 12 kV سے 40.5 kV ایپلی کیشنز پر غالب رہتے ہیں کیونکہ ان کی کم دیکھ بھال اور موٹر اسٹارٹنگ کرنٹ میں بہترین رکاوٹ ہوتی ہے۔ SF6 کو 72.5 kV اور اس سے اوپر کے لیے ترجیح دی جاتی ہے کیونکہ اس کی زیادہ ڈائی الیکٹرک طاقت اور بڑے فالٹ کرنٹ کو روکنے کی صلاحیت ہے۔ آگ کے خطرے اور دیکھ بھال کی شدت کی وجہ سے نئی تنصیبات کے لیے آئل بریکرز اب بڑی حد تک متروک ہو چکے ہیں، لیکن ہم پھر بھی موجودہ آئل پلانٹس کے لیے ریٹروفِل کٹس فراہم کرتے ہیں۔

ہماری ہائی وولٹیج سرکٹ بریکر پیشکشوں میں آرک بجھانے والے میڈیا کا تفصیلی موازنہ:

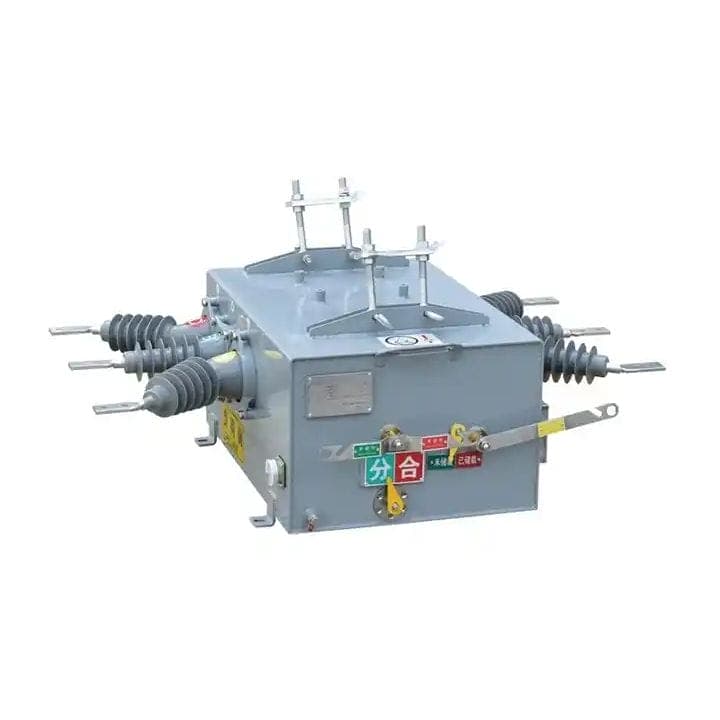

• ویکیوم بریکر (12 kV سے 40.5 kV):مہر بند سیرامک ​​لفافے کے اندر دھاتی بخارات کے پلازما میں قوس جلتا ہے۔ موجودہ صفر پر، دھاتی بخارات رابطوں اور شیلڈز پر گاڑھا ہو جاتے ہیں، 10 مائیکرو سیکنڈ سے کم میں ڈائی الیکٹرک طاقت کو بحال کرتے ہیں۔ یہ ویکیوم بریکرز کو انتہائی تیز بناتا ہے (کل کلیئرنگ ٹائم 45 ایم ایس سے کم) اور بار بار آپریشنز کے لیے انتہائی قابل اعتماد۔ انہیں گیس ہینڈلنگ کی ضرورت نہیں ہے اور ان کی کم سے کم دیکھ بھال ہے — ہر 5,000 آپریشنز پر صرف رابطے کے لباس کی نگرانی کرتے ہیں۔ ہماری فیکٹری انڈور سوئچ گیئر، موٹر کنٹرول سینٹرز اور کپیسیٹر بینکوں کے لیے ویکیوم ہائی وولٹیج سرکٹ بریکر کی سفارش کرتی ہے۔
• SF6 بریکر (36 kV سے 800 kV):آرک کو کمپریسڈ SF6 گیس کے بہاؤ سے ٹھنڈا کیا جاتا ہے، جو آزاد الیکٹرانوں کو پکڑتا ہے اور آرک پاتھ کو ڈیونائز کرتا ہے۔ SF6 بریکر ویکیوم بریکرز کے مقابلے بہت زیادہ فالٹ کرنٹ (80 kA تک) کو روک سکتے ہیں اور محیطی درجہ حرارت کے لیے کم حساس ہوتے ہیں۔ تاہم، انہیں باقاعدگی سے گیس پریشر کی جانچ اور نمی کے تجزیہ کی ضرورت ہوتی ہے۔ ہمارے SF6 ہائی وولٹیج سرکٹ بریکر میں ریموٹ الارم کے ساتھ ایک کثافت مانیٹر شامل ہے، اور ہم دیکھ بھال کے لیے گیس ہینڈلنگ کارٹس فراہم کرتے ہیں۔ آؤٹ ڈور سب سٹیشنز اور اعلی فالٹ لیول والے بڑے صنعتی پلانٹس کے لیے (40 kA سے اوپر)، SF6 ترجیحی انتخاب ہے۔
• تیل توڑنے والے (وراثت، 245 kV تک):قوس تیل کو سڑتا ہے، ہائیڈروجن گیس پیدا کرتا ہے جو قوس کو ٹھنڈا اور بجھاتی ہے۔ آئل بریکرز بھاری ہوتے ہیں، باقاعدگی سے تیل کی فلٹریشن کی ضرورت ہوتی ہے، اور آگ کے خطرات لاحق ہوتے ہیں۔ ہم نئے آئل بریکرز تیار نہیں کرتے ہیں، لیکن ہم آئل بریکرز کو SF6 یا ویکیوم ہائی وولٹیج سرکٹ بریکر یونٹس سے تبدیل کرنے کے لیے ایک ریٹروفٹ سروس پیش کرتے ہیں، جس سے دیکھ بھال کے اخراجات میں 60 فیصد کمی ہوتی ہے اور حفاظت کو بہتر بنایا جاتا ہے۔

عملی فرق کو واضح کرنے کے لیے، 33 kV بس اور فالٹ لیول 40 kA والی اسٹیل مل پر غور کریں۔ 36 kV پر ویکیوم ہائی وولٹیج سرکٹ بریکر کو سیریز میں ایک سے زیادہ مداخلت کرنے والے استعمال کرنے ہوں گے، جس سے پیچیدگی بڑھتی ہے۔ ہمارا SF6 36 kV بریکر، ایک ہی انٹرپرٹر کے ساتھ، 48 ms کے کل کلیئرنگ ٹائم کے ساتھ 40 kA کو قابل اعتماد طریقے سے صاف کرتا ہے۔ ملٹی بوتل ویکیوم سلوشن (5,000 آپریشنز) کے مقابلے SF6 بریکر میں مکینیکل برداشت (10,000 آپریشنز) بھی زیادہ ہے۔ دوسری طرف، 13.8 kV ڈسٹری بیوشن سسٹم اور بہت سے موٹر فیڈرز والے سیمنٹ پلانٹ کے لیے، ہمارا ویکیوم ہائی وولٹیج سرکٹ بریکر موٹر کی خرابیوں کے خلاف بہترین تحفظ فراہم کرتا ہے اور اسے گیس سے نمٹنے کی ضرورت نہیں ہوتی، پلانٹ کے الیکٹریشنز کے لیے دیکھ بھال کو آسان بناتا ہے۔

ہماری فیکٹری آپ کے فالٹ اسٹڈی اور پلانٹ لے آؤٹ کی بنیاد پر میڈیم سلیکشن کی مفت مشاورت پیش کرتی ہے۔ ہم ہر قسم کے ہائی وولٹیج سرکٹ بریکر کے لیے مخصوص دیکھ بھال کے طریقہ کار کی تربیت بھی فراہم کرتے ہیں۔ موجودہ پلانٹس کے لیے، ہم یہ تعین کرنے کے لیے خطرے کی تشخیص کر سکتے ہیں کہ آیا تیل یا پرانی ویکیوم ٹیکنالوجی سے ہمارے جدید SF6 یا ویکیوم ڈیزائن میں اپ گریڈ کرنے سے تحفظ میں بہتری آئے گی اور ڈاؤن ٹائم کم ہو گا۔ Lugao Power Co., Ltd. 300 سے زیادہ صنعتی سب سٹیشنوں کو کامیابی کے ساتھ دوبارہ تیار کیا گیا ہے، اور ہمارے صارفین مسلسل ہمارے ہائی وولٹیج سرکٹ بریکر میں اپ گریڈ کرنے کے بعد بہتر تحفظ کی وشوسنییتا اور کم دیکھ بھال کے اخراجات کی اطلاع دیتے ہیں۔

اکثر پوچھے گئے سوالات (FAQ)

سوال 1: ہائی وولٹیج سرکٹ بریکر صنعتی سامان کو شارٹ سرکٹ کی خرابی سے کتنی جلدی بچا سکتا ہے؟

جواب: کل پروٹیکشن ٹائم ریلے سینسنگ ٹائم، بریکر میکانزم ٹائم، اور آرک انٹرپشن ٹائم کا مجموعہ ہے۔ ہمارا ہائی وولٹیج سرکٹ بریکر، ڈیجیٹل ریلے کے ساتھ جوڑا، فالٹ کے آغاز سے لے کر آخری رکاوٹ تک 45 سے 55 ملی سیکنڈ میں خرابی کو دور کر سکتا ہے۔ یہ اتنا تیز ہے کہ لیٹ تھرو انرجی (I²t) کو ان سطحوں تک محدود کر دے جو ٹرانسفارمرز میں سمیٹنے والی خرابی اور موٹروں میں روٹر بار کو پہنچنے والے نقصان کو روکتی ہے۔ مثال کے طور پر، 25 kA کے فالٹ کرنٹ والی 13.8 kV موٹر صرف 28 MJ توانائی کا تجربہ کرے گی اگر اسے 50 ms میں صاف کیا جائے، اس کے مقابلے میں اگر 250 ms میں صاف کیا جائے تو 140 MJ۔ یہ فرق قابل مرمت نقصان اور کل سامان کی تبدیلی کے درمیان لائن ہے۔

سوال 2: وہ کیا نشانیاں ہیں جو کہ ہائی وولٹیج سرکٹ بریکر آلات کی صحیح حفاظت کرنے میں ناکام ہو رہا ہے؟

جواب: عام علامات میں شامل ہیں: بار بار پریشان کن ٹرپنگ (غلط ریلے کی ترتیبات یا پھٹے ہوئے رابطوں کی نشاندہی کرنا)؛ بریکر انکلوژر پر دکھائی دینے والے کاربن کے ذخائر (ہوا یا تیل توڑنے والوں کے لیے)؛ الارم سیٹ پوائنٹ کے نیچے SF6 گیس پریشر (SF6 بریکرز کے لیے)؛ اور آپریشن کے دوران ضرورت سے زیادہ کمپن یا شور۔ سب سے اہم بات، اگر آپ بریکر کے کام کرنے کے باوجود آلات کی ناکامی کا تجربہ کرتے ہیں (جلا ہوا کیبلز، اڑا ہوا ٹرانسفارمر فیوز، یا موٹر وائنڈنگز کو نقصان پہنچا ہے)، تو تحفظ کوآرڈینیشن ناکافی ہو سکتا ہے۔ ہماری فیکٹری پروٹیکشن آڈٹ سروس پیش کرتی ہے: ہم آپ کی ریلے سیٹنگز، بریکر ٹائمنگ، اور فالٹ لیولز کا جائزہ لیتے ہیں ہم آپ کے ہائی وولٹیج سرکٹ بریکر کی سالانہ جانچ کی تجویز کرتے ہیں، بشمول ٹائمنگ ٹیسٹ، رابطہ مزاحمت کی پیمائش، اور ڈائی الیکٹرک ٹیسٹ، تاکہ یہ یقینی بنایا جا سکے کہ یہ خرابی کے دوران ڈیزائن کے مطابق کارکردگی کا مظاہرہ کرے گا۔

سوال 3: کیا ہائی وولٹیج کا سرکٹ بریکر اوورلوڈز اور شارٹ سرکٹ دونوں سے بچا سکتا ہے؟

جواب: جی ہاں، اس کے دوہری تحفظ کے عناصر کے ذریعے۔ الٹا وقتی اوورکرنٹ عنصر مسلسل اوورلوڈز سے بچاتا ہے (مثال کے طور پر، ریٹیڈ کرنٹ کے 110 فیصد پر چلنے والی موٹر)، بے ضرر اوورلوڈز کی اجازت دینے کے لیے وقت کی تاخیر کے بعد ٹرپ کرنا۔ فوری عنصر شارٹ سرکٹس سے بچاتا ہے، بغیر کسی تاخیر کے ٹرپ کرنا۔ ہمارا ہائی وولٹیج سرکٹ بریکر ایک ٹرپ یونٹ سے لیس ہے جو دونوں عناصر کو آزادانہ طور پر سیٹ کرنے کی اجازت دیتا ہے۔ موٹر فیڈرز کے لیے، الٹا وقت کا وکر موٹر تھرمل کی حد کے ساتھ مربوط ہوتا ہے، اور فوری عنصر کو ابتدائی کرنٹ کے اوپر سیٹ کیا جاتا ہے تاکہ پریشانی سے بچنے کے لیے۔ ٹرانسفارمر فیڈرز کے لیے، الٹا وقت کا منحنی خطوط ٹرانسفارمر کے اوور اکسیٹیشن اور تھرمل نقصان کے منحنی خطوط کے ساتھ مربوط ہوتا ہے۔

سوال 4: ہائی وولٹیج سرکٹ بریکر کا آپریٹنگ میکانزم اس کی حفاظتی کارکردگی کو کیسے متاثر کرتا ہے؟

جواب: آپریٹنگ میکانزم رابطہ کھولنے کی رفتار اور وشوسنییتا کا تعین کرتا ہے۔ ہمارا موسم بہار سے چلنے والا میکانزم (36 kV تک) 28 ms میں رابطے کھول سکتا ہے، جبکہ ہمارا ہائیڈرولک میکانزم (145 kV اور اس سے اوپر کے لیے) 32 ms میں کھلتا ہے۔ تیز کھلنے سے آرسنگ ٹائم اور کل کلیئرنگ ٹائم کم ہو جاتا ہے۔ زیادہ اہم بات یہ ہے کہ میکانزم کو کھولنے کے قابل ہونا چاہیے یہاں تک کہ اگر معاون بجلی کی فراہمی ناکام ہو جائے۔ ہمارا موسم بہار کا طریقہ کار میکانکی طور پر توانائی کو ذخیرہ کرتا ہے، لہذا یہ بیرونی طاقت کے بغیر کام کر سکتا ہے۔ ہائیڈرولک میکانزم ایک جمع کرنے والا استعمال کرتا ہے جو توانائی کو بھی ذخیرہ کرتا ہے۔ ہم تجویز کرتے ہیں کہ میکانزم کے چارجنگ اور کھلنے کے وقت کی سالانہ جانچ کریں، کیونکہ پہننے سے بریکر کی زندگی میں کھلنے کا وقت بڑھ سکتا ہے۔ Lugao Power Co., Ltd. ایک میکانزم ری فربشمنٹ سروس فراہم کرتا ہے جو فیکٹری کی تفصیلات پر کھلنے کے وقت کو بحال کرتا ہے۔

سوال 5: Lugao Power Co., Ltd. کو کیا تعاون حاصل ہے؟ ہمارا ہائی وولٹیج سرکٹ بریکر ہمارے صنعتی آلات کی صحیح طریقے سے حفاظت کر رہا ہے اس بات کو یقینی بنانے کی پیشکش؟

جواب: ہم اینڈ ٹو اینڈ سپورٹ فراہم کرتے ہیں: آپ کے سسٹم ڈیٹا کا استعمال کرتے ہوئے ایک مفت تحفظ کوآرڈینیشن اسٹڈی؛ سائٹ پر تنصیب کی نگرانی اور کمیشننگ؛ آپ کے دیکھ بھال کے عملے کے لیے ریلے کی ترتیب، ٹائمنگ ٹیسٹ، اور SF6 ہینڈلنگ (اگر قابل اطلاق ہو) کی تربیت؛ اور 24 گھنٹے تکنیکی ہاٹ لائن۔ ہم کنڈیشن مانیٹرنگ سروس بھی پیش کرتے ہیں جہاں ہم آپ کے بریکر کے تشخیصی ڈیٹا تک رسائی حاصل کرتے ہیں (اختیاری کمیونیکیشن ماڈیول کے ذریعے) اور آپ کو رابطے کے لباس، آپریٹنگ ٹائم ٹرینڈ، اور گیس پریشر کے بارے میں متواتر رپورٹس بھیجتے ہیں۔ خرابی کی صورت میں، ہم بریکر کے ایونٹ لاگ کا تجزیہ کر سکتے ہیں تاکہ یہ تعین کیا جا سکے کہ آیا تحفظ صحیح طریقے سے چل رہا ہے یا ایڈجسٹمنٹ کی ضرورت ہے۔ ہماری فیکٹری ہمارے تمام ہائی وولٹیج سرکٹ بریکر ماڈلز کے لیے ایک جامع اسپیئر پارٹس کی انوینٹری کو برقرار رکھتی ہے، اس بات کو یقینی بناتی ہے کہ کسی بھی متبادل حصے کو 48 گھنٹوں کے اندر عالمی سطح پر بھیج دیا جائے۔ Lugao Power Co., Ltd. کے ساتھ، آپ کو صرف ایک بریکر نہیں، بلکہ مکمل تحفظ کی شراکت داری ملتی ہے۔

نتیجہ: Lugao پاور ہائی وولٹیج سرکٹ بریکر کے ساتھ اپنے صنعتی اثاثوں کی حفاظت کریں

صنعتی آلات بڑے پیمانے پر سرمایہ کاری کی نمائندگی کرتے ہیں، اور اسے برقی خرابیوں سے بچانا آپریشنل تسلسل اور منافع کے لیے ضروری ہے۔ ہائی وولٹیج سرکٹ بریکرز، تیزی سے خرابی کا پتہ لگانے، تیز میکانزم آپریشن، اور موثر آرک بجھانے کے ذریعے، شارٹ سرکٹ اور اوورلوڈز کی تباہ کن توانائی کو محدود کرتے ہیں۔ جیسا کہ ہم نے تفصیل سے بتایا ہے، رکاوٹ کی رفتار، ریلے کوآرڈینیشن، اور آرک بجھانے والے میڈیا کا انتخاب سبھی سامان کو پہنچنے والے نقصان کو کم کرنے میں اہم کردار ادا کرتے ہیں۔ Lugao Power Co., Ltd میں ہماری فیکٹری اس نے ہائی وولٹیج سرکٹ بریکرز کی ایک جامع رینج تیار کی ہے — موٹر فیڈرز کے لیے 12 kV ویکیوم اقسام سے لے کر مین سب اسٹیشنز کے لیے 145 kV SF6 یونٹس — ہر ایک کو آپ کی مخصوص صنعتی ایپلی کیشن کے لیے اعلیٰ ترین سطح کا تحفظ فراہم کرنے کے لیے ڈیزائن کیا گیا ہے۔

اپنے سامان کے خطرے کو موقع پر نہ چھوڑیں۔Lugao Power Co., Ltd سے رابطہ کریں۔ آجمفت تحفظ کی تشخیص کے لیے۔ اپنا ون لائن ڈایاگرام، فالٹ موجودہ لیولز، اور آلات کی اقسام فراہم کریں، اور ہمارے پروٹیکشن انجینئرز تجویز کردہ بریکر ماڈلز، ریلے سیٹنگز، اور کوآرڈینیشن اسکیموں کے ساتھ حسب ضرورت رپورٹ فراہم کریں گے۔ ہمارے تمام ہائی وولٹیج سرکٹ بریکر پروڈکٹس 3 سال کی وارنٹی، آن سائٹ ٹریننگ اور 24/7 تکنیکی معاون ٹیم کے ساتھ آتے ہیں۔Lugao Power Co.,Ltd سے ابھی اپنے مفت تحفظ کے آڈٹ کی درخواست کریں۔ اور یقینی بنائیں کہ آپ کے صنعتی اثاثے دستیاب بہترین ہائی وولٹیج سرکٹ بریکر ٹیکنالوجی کے ذریعے محفوظ ہیں۔ تحفظ میں سرمایہ کاری کریں، ذہنی سکون میں سرمایہ کاری کریں۔
