وولٹیج کی درجہ بندی کس طرح رنگ مین یونٹ کی کارکردگی کو متاثر کرتی ہے؟

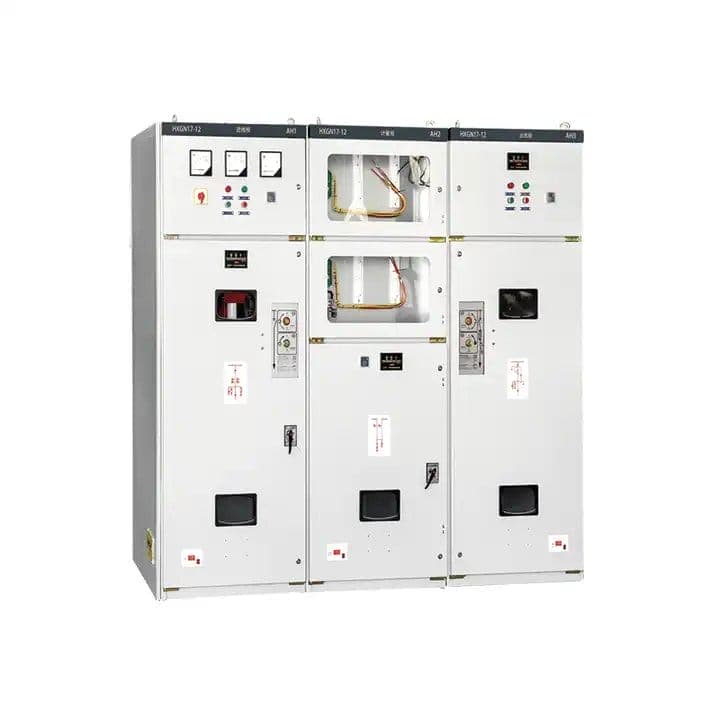

وولٹیج کی درجہ بندی صرف نام کی تختی پر تصریح نہیں ہے۔ وہ کی بنیاد ہیںرنگ مین یونٹ(RMU) کارکردگی، حفاظت، اور لمبی عمر۔ درمیانے وولٹیج کی تقسیم کے نیٹ ورکس (عام طور پر 6kV سے 40.5kV) میں، غیر مناسب وولٹیج کی درجہ بندی کے ساتھ RMU کا انتخاب تباہ کن موصلیت کی ناکامی، حد سے زیادہ جزوی خارج ہونے اور آپریشنل عدم استحکام کا باعث بنتا ہے۔ Lugao Power Co., Ltd. میں، ہماری فیکٹری نے Ring Main Unit کے حل تیار کیے ہیں جو گرڈ وولٹیج پروفائلز سے بالکل مماثل ہیں، اس بات کو یقینی بناتے ہوئے کہ بس بار سے لے کر ویکیوم انٹرپٹرس تک ہر جزو اپنی بہترین برقی دباؤ والی کھڑکی کے اندر کام کرے۔ یہ مضمون بتاتا ہے کہ کیوں وولٹیج کی درجہ بندی ڈائی الیکٹرک طاقت، لوڈ بریک کی صلاحیت، اور فالٹ ٹولرنس کا حکم دیتی ہے۔

یوٹیلیٹی مینیجرز اور صنعتی سہولت کے انجینئرز کے لیے، نظام برائے نام وولٹیج اور RMU برداشت کرنے کی صلاحیتوں کے درمیان تعلق کو سمجھنا مہنگا وقت کو روکتا ہے۔ 24kV سسٹم پر لاگو 12kV کے لیے ڈیزائن کیا گیا رنگ مین یونٹ مطلوبہ الیکٹرک فیلڈ کے دباؤ سے دوگنا تجربہ کرے گا، جس سے موصلیت کی عمر میں تیزی آئے گی اور فیز ٹو فیز آرسنگ کا خطرہ بڑھ جائے گا۔ اس کے برعکس، کم وولٹیج والے نیٹ ورک کے لیے ایک RMU کو زیادہ مخصوص کرنا سرمایہ کے اخراجات کو ضائع کرتا ہے۔ Lugao Power Co., Ltd میں ہماری فیکٹری IEC 62271-200 اور GB/T 3906 معیارات کے مطابق تصدیق شدہ وولٹیج کی درجہ بندیوں کے ساتھ حسب ضرورت RMUs بناتا ہے۔ یہ جامع گائیڈ اس بات کو توڑتا ہے کہ کس طرح وولٹیج کی درجہ بندی کارکردگی کے ہر پیرامیٹر پر اثر انداز ہوتی ہے، جس کی تائید ہمارے اندرون ملک ٹیسٹ ڈیٹا اور فیلڈ تجربہ کرتی ہے۔

ڈائریکٹری

وولٹیج کی درجہ بندی کیوں رنگ مین یونٹ میں ڈائی الیکٹرک طاقت اور موصلیت کا ہم آہنگی کا تعین کرتی ہے

کسی بھی رنگ مین یونٹ کی ڈائی الیکٹرک کارکردگی بنیادی طور پر اس کے ریٹیڈ وولٹیج کی سطح سے منسلک ہوتی ہے۔ وولٹیج کی درجہ بندی برقی کلیئرنس، کری پیج کے فاصلے، اور انسولیٹنگ میڈیم کی قسم (SF6، ٹھوس ایپوکسی، یا خشک ہوا) کو متاثر کرتی ہے۔ Lugao Power Co., Ltd. کی جانب سے ایک رنگ مین یونٹ کے لیے، ہماری فیکٹری ہر RMU کو ایک مخصوص پاور فریکوئنسی کے ساتھ ڈیزائن کرتی ہے اور بجلی کے تسلسل کو برداشت کرنے والی وولٹیج کا سامنا کرتی ہے جو سسٹم کے زیادہ سے زیادہ آپریٹنگ وولٹیج سے براہ راست تعلق رکھتی ہے۔ ذیل میں ایک تفصیلی بریک ڈاؤن ہے کہ کس طرح وولٹیج کی درجہ بندی موصلیت کی حدوں کو متعین کرتی ہے۔

• بنیادی موصلیت کی سطح (BIL):12kV RMU کے لیے، معیاری بجلی کا تسلسل وولٹیج کا سامنا 75kV چوٹی ہے۔ 24kV یونٹ کے لیے، BIL بڑھ کر 125kV ہو جاتا ہے۔ یہ 66% اضافہ بڑے فیز سپیسنگ اور مضبوط ٹھوس موصلیت کی رکاوٹوں کا مطالبہ کرتا ہے۔
• جزوی خارج ہونے والا آغاز وولٹیج (PDIV):زیادہ وولٹیج کی درجہ بندی جزوی خارج ہونے کے خطرات کو تیزی سے بڑھاتی ہے۔ ہماری فیکٹری ہر رنگ مین یونٹ کو 1.5x ریٹیڈ وولٹیج پر ٹیسٹ کرتی ہے تاکہ یہ یقینی بنایا جا سکے کہ PDIV 10pC سے کم رہے۔ 36kV پر، PD کنٹرول کے لیے ٹرپل لیئر ایپوکسی کاسٹنگ کی ضرورت ہوتی ہے۔
• کلیئرنس اور کری پیج:IEC 62271-1 12kV کے لیے 60mm لیکن 24kV کے لیے 120mm کی کم از کم کلیئرنس کو لازمی قرار دیتا ہے۔ ہمارے رنگ مین یونٹ کے ڈیزائن میں معیار سے تجاوز کرتے ہوئے مطلوبہ کلیئرنس کو کم کرنے کے لیے بہترین ویکیوم کاسٹنگ شامل ہے۔
• SF6 دباؤ کا انحصار:گیس سے موصل RMUs کے لیے، ڈائی الیکٹرک سختی کو برقرار رکھنے کے لیے زیادہ وولٹیج کی درجہ بندیوں میں SF6 گیس کی کثافت (12kV کے لیے 0.25 MPa بمقابلہ 40.5kV کے لیے 0.45 MPa) کی ضرورت ہوتی ہے۔ Lugao Power Co., Ltd. لیک پروف ویلڈیڈ سٹینلیس سٹیل کے ٹینک استعمال کرتا ہے۔

ہماری فیکٹری نے 500+ RMU تنصیبات سے ٹیسٹ کے نتائج مرتب کیے ہیں۔ مندرجہ ذیل جدول وولٹیج کی درجہ بندی اور کلیدی موصلیت کے پیرامیٹرز کے درمیان براہ راست تعلق کو واضح کرتا ہے۔Lugao Power Co., Ltd.رنگ مین یونٹ سیریز۔

صحیح وولٹیج کی درجہ بندی کا انتخاب اختیاری نہیں ہے۔ جب ایک رنگ مین یونٹ اپنے ڈیزائن وولٹیج سے اوپر کام کرتا ہے، تو برقی درخت لگانے کا عمل دو سال کے اندر شروع ہو جاتا ہے۔ ہماری فیکٹری ہمیشہ نیٹ ورک کے زیادہ سے زیادہ آپریٹنگ وولٹیج کے برابر یا 10% زیادہ درجہ بند وولٹیج کے ساتھ RMU کی وضاحت کرنے کی تجویز کرتی ہے۔ Lugao Power Co., Ltd. 6kV سے 40.5kV تک اپنی مرضی کے مطابق RMUs پیش کرتا ہے، ہر ایک ہماری تصدیق شدہ ہائی وولٹیج لیب میں ڈائی الیکٹرک قسم کے ٹیسٹ کے ذریعے تصدیق شدہ ہے۔

کس طرح وولٹیج کی درجہ بندی براہ راست لوڈ بریک سوئچنگ اور شارٹ سرکٹ بنانے کی صلاحیت کو متاثر کرتی ہے

لوڈ بریک سوئچنگ کی کارکردگی اور رنگ مین یونٹ کی شارٹ سرکٹ بنانے کی صلاحیت مستحکم نہیں ہے۔ وہ ریٹیڈ وولٹیج کے ساتھ پیمانہ کرتے ہیں۔ دیے گئے جسمانی رابطہ ڈیزائن کے لیے، وولٹیج کی درجہ بندی میں اضافہ سوئچنگ آپریشنز کے دوران آرک انرجی کو بڑھاتا ہے۔ Lugao Power Co., Ltd میں ہمارے فیکٹری انجینئرز ہمارے رنگ مین یونٹ کو رابطہ جیومیٹریز کے ساتھ ڈیزائن کریں جو بیک وقت وولٹیج اور کرنٹ دونوں پر غور کریں۔ یہاں یہ ہے کہ وولٹیج کی درجہ بندی کس طرح متحرک کارکردگی کو متاثر کرتی ہے۔

• قوس ختم ہونے کی صلاحیت:12kV پر، ایک لوڈ بریک سوئچ کو تقریباً 250V فی ملی میٹر کے قوس کو بجھانا چاہیے۔ 24kV پر، آرک وولٹیج دوگنا ہو جاتا ہے، جس کے لیے تیزی سے رابطہ جدا کرنے کی رفتار اور بہتر آرک چوٹس کی ضرورت ہوتی ہے۔ ہمارا RMU 40.5kV تک مسلسل کارکردگی کے لیے محوری مقناطیسی فیلڈ ویکیوم انٹرپٹرس استعمال کرتا ہے۔
• بنانے کی صلاحیت (موجودہ چوٹی):IEC کے معیارات کا تقاضا ہے کہ ایک رنگ مین یونٹ ریٹیڈ شارٹ سرکٹ کرنٹ سے 2.5 گنا زیادہ کرنٹ بنانے کا مقابلہ کرے۔ تاہم، زیادہ سسٹم وولٹیج قابل اجازت بنانے والے کرنٹ کو کم کر دیتے ہیں جب تک کہ رابطہ کا دباؤ نہ بڑھایا جائے۔ Lugao Power Co., Ltd. سلور ٹنگسٹن کانٹیکٹس استعمال کرتا ہے جو 40.5kV/1250A ریٹنگ پر بھی کم رابطے کی مزاحمت کو برقرار رکھتے ہیں۔
• اوور وولٹیجز کو تبدیل کرنا:انڈکٹیو یا کیپسیٹیو بوجھ کو سوئچ کرتے وقت، زیادہ وولٹیج والے RMUs زیادہ شدید ریگنیشن اوور وولٹیجز پیدا کرتے ہیں۔ ہماری فیکٹری ہمارے رنگ مین یونٹ کو 24kV سے اوپر والے نیٹ ورکس کے لیے RC سنبرز یا سرج گرفتار کرنے والوں سے لیس کرتی ہے۔
• رابطہ کٹاؤ کی شرح:اتنی ہی تعداد میں لوڈ بریک آپریشنز کے لیے، اگر مناسب طریقے سے ڈیزائن نہ کیا گیا ہو تو 36kV RMU 12kV یونٹ سے 40% تیزی سے رابطوں کو ختم کر دے گا۔ ہماری فیکٹری کٹاؤ کو کم کرنے کے لیے CuCr50 رابطہ مواد کا استعمال کرتی ہے، برقی زندگی کو 10,000 آپریشنز تک بڑھاتی ہے۔

ذیل میں ایک تقابلی جدول ہے جس میں دکھایا گیا ہے کہ ہماری Lugao Power Co.,Ltd. رنگ مین یونٹ سیریز IEC 62271-100 کی ضروریات کو پورا کرتے ہوئے یا اس سے زیادہ وولٹیج کی درجہ بندیوں میں کارکردگی کو برقرار رکھتی ہے۔

ہماری فیکٹری نے ہمارے رنگ مین یونٹ فیملی پر 2000 سے زیادہ لوڈ بریک ٹیسٹ کیے ہیں۔ ڈیٹا اس بات کی تصدیق کرتا ہے کہ آپٹمائزڈ رابطہ ڈیزائن کے ساتھ، ایک 40.5kV RMU 12kV یونٹ کی طرح سوئچنگ قابل اعتماد حاصل کر سکتا ہے۔ Lugao Power Co., Ltd. ہر وولٹیج کی درجہ بندی کے لیے گارنٹی شدہ شارٹ سرکٹ بنانے اور توڑنے کی صلاحیت فراہم کرتا ہے۔ ونڈ فارمز یا ڈیٹا سینٹرز جیسی اہم ایپلی کیشنز کے لیے، ہماری فیکٹری ایک وولٹیج کی درجہ بندی کے ساتھ ایک RMU کا انتخاب کرنے کی تجویز کرتی ہے جس میں عارضی اوور وولٹیج کو ایڈجسٹ کرنے کے لیے برائے نام گرڈ وولٹیج سے اوپر 15% حفاظتی مارجن شامل ہو۔

جب وولٹیج کی درجہ بندی میں مماثلت نہیں ہوتی ہے تو کیا ہوتا ہے - رنگ مین یونٹ میں فیلڈ فیلور موڈز

ہماری فیکٹری کی سروس ٹیم کے فیلڈ شواہد سے پتہ چلتا ہے کہ غلط تنصیب کے بعد وولٹیج کی درجہ بندی میں مماثلت رنگ مین یونٹ کی ناکامی کی دوسری سب سے عام وجہ ہے۔ جب 12kV کی درجہ بندی کردہ RMU کو 24kV سسٹم سے منسلک کیا جاتا ہے، تو نتائج متوقع ناکامی کے بڑھنے کے بعد ہوتے ہیں۔ ان ناکامی کے طریقوں کو سمجھنے سے انجینئرز کو شروع سے ہی درست طریقے سے وضاحت کرنے میں مدد ملتی ہے۔ Lugao Power Co., Ltd. عالمی سطح پر 150 سے زیادہ غیر مماثلت کے کیسز کو دستاویزی شکل دی ہے۔

• ڈائی الیکٹرک بریک ڈاؤن (فیز ٹو گراؤنڈ):الیکٹرک فیلڈ کا تناؤ دگنا ہو جاتا ہے، موصلیت کی ڈائی الیکٹرک طاقت سے زیادہ۔ 6-12 ماہ کے اندر، کاربونائزڈ ٹریکنگ ایپوکسی انسولیٹروں پر ظاہر ہوتی ہے۔ ہماری فیکٹری نے RMU بشنگ فلیش اوور کا مشاہدہ کیا ہے جس کے نتیجے میں مکمل سوئچ گیئر تبدیل ہو گیا ہے۔
• اندرونی آرسنگ فالٹ:اوور وولٹیج گیس کے ڈبوں کے اندر بقایا ہوا کے آئنائزیشن کا سبب بنتا ہے۔ یہاں تک کہ SF6 موصل شدہ RMUs بھی ڈائی الیکٹرک صلاحیت کھو دیتے ہیں اگر ریٹیڈ وولٹیج 30% سے تجاوز کر جائے۔ ہمارے کارخانے کے فرانزک تجزیے سے پتہ چلا کہ تانبے کا پگھلا ہوا چھڑکنا مماثل یونٹوں میں آرک فالٹس سے ہے۔
• VT/PTs کی قبل از وقت بڑھاپے:کم درجہ بندی کے لیے ڈیزائن کیے گئے وولٹیج ٹرانسفارمرز مقناطیسی طور پر سیر ہوتے ہیں، ضرورت سے زیادہ جوش و خروش اور زیادہ گرمی پیدا کرتے ہیں۔ یہ ثانوی موصلیت کی ناکامی کی طرف جاتا ہے۔ ایک کیس میں، 12kV RMU کا PT 20kV سسٹم پر 8 ماہ بعد پھٹ گیا۔
• ویکیوم انٹرپرٹر شیلڈ کا نقصان:زیادہ وولٹیج گریڈینٹ بخارات کی ڈھال پر آئن بمباری کو تیز کرتے ہیں، ویکیوم کی سالمیت کو کم کرتے ہیں۔ ہماری فیکٹری نے پایا کہ 24kV پر استعمال ہونے والا 12kV انٹرپرٹر 30,000 کی درجہ بندی کی بجائے 2000 آپریشنز کے اندر ویکیوم کھو گیا۔
• کنٹرول سرکٹ کے مسائل:Capacitive dividers اور الیکٹرانک وولٹیج سینسر تحفظ کے ریلے کے لیے غلط سگنل پیدا کرتے ہیں، جس کی وجہ سے ٹرپنگ یا ٹرپ کرنے میں ناکامی ہوتی ہے۔ Lugao Power Co., Ltd. RMU کی درجہ بندی سے بالکل مماثل وولٹیج سینسرز کا مشورہ دیتا ہے۔

خطرے کی مقدار کا تعین کرنے کے لیے، ہماری فیکٹری نے رنگ مین یونٹ کے نمونوں پر 1.2x، 1.5x، اور 2.0x ریٹیڈ وولٹیج پر تیز رفتار عمر کے ٹیسٹ کیے ہیں۔ نتائج کا خلاصہ ذیل میں دیا گیا ہے۔

ہماری فیکٹری سختی سے تجویز کرتی ہے کہ رنگ مین یونٹ کو منتخب کرنے سے پہلے سسٹم کے زیادہ سے زیادہ وولٹیج کی عام اور ہنگامی دونوں حالتوں میں تصدیق کریں۔ Lugao سائٹ پر وولٹیج آڈٹ پیش کرتا ہے اور RMUs کو وولٹیج کے پھولنے کا شکار نیٹ ورکس کے لیے بہتر موصلیت فراہم کر سکتا ہے۔ اکیلے نام پلیٹ وولٹیج پر انحصار نہ کریں؛ ہمیشہ کارخانہ دار سے ڈائی الیکٹرک ٹیسٹ رپورٹس کی درخواست کریں۔

اپنے نیٹ ورک کے لیے صحیح رنگ مین یونٹ وولٹیج کی درجہ بندی کا انتخاب کیسے کریں۔

رنگ مین یونٹ کے لیے بہترین وولٹیج کی درجہ بندی کا انتخاب کرنے کے لیے گرڈ کے برائے نام وولٹیج، زیادہ سے زیادہ مسلسل آپریٹنگ وولٹیج، عارضی اوور وولٹیج کی سطح، اور اونچائی کا تجزیہ درکار ہوتا ہے۔ Lugao میں ہماری فیکٹری نے ایک منظم انتخابی عمل تیار کیا ہے جو یقینی بناتا ہے کہ RMU 30+ سال تک کارکردگی کا مظاہرہ کرے۔ ذیل میں ہم ایک مرحلہ وار طریقہ کار کا خاکہ پیش کرتے ہیں جسے ہمارے پاور سسٹم انجینئرز استعمال کرتے ہیں۔

• مرحلہ 1: سسٹم کی سب سے زیادہ وولٹیج (ام) کا تعین کریں۔10kV برائے نام نظام کے لیے، ام عام طور پر 12kV ہے۔ برائے نام 20kV، ام 24kV ہے۔ ہمیشہ Um کو RMU کے لیے بنیادی وولٹیج کی درجہ بندی کے طور پر استعمال کریں۔
• مرحلہ 2: اونچائی ڈیریٹنگ کے لیے اکاؤنٹ۔1000m سے اوپر، ہوا کی موصلیت کمزور ہو جاتی ہے۔ 1000 میٹر سے اوپر ہر 100 میٹر کے لیے، وولٹیج کی درجہ بندی کی صلاحیت کو 1% کم کریں۔ ہماری فیکٹری 4000m تک اونچائی سے درست RMUs فراہم کرتی ہے۔
• مرحلہ 3: بجلی کی اوور وولٹیج کی شدت کا اندازہ کریں۔اعلی isokeraunic لیول والے علاقوں (>30 تھنڈرم ڈے/سال) زیادہ BIL والے RMUs کی ضرورت ہوتی ہے۔ Lugao Power Co., Ltd. بیرونی اضافے گرفتاریوں کے ساتھ مضبوط موصلیت پیش کرتا ہے۔
• مرحلہ 4: مستقبل کے نیٹ ورک اپ گریڈ پر غور کریں۔اگر ڈسٹری بیوشن نیٹ ورک کو 10 سال کے اندر 12kV سے 24kV تک اپ گریڈ کیا جا سکتا ہے، تو ہماری فیکٹری 24kV RMU خریدنے کی تجویز کرتی ہے لیکن ابتدائی طور پر اسے 12kV پر چلائے گی۔ یہ مستقبل کی سرمایہ کاری کا ثبوت ہے۔
• مرحلہ 5: شارٹ سرکٹ کی سطح کی مطابقت کو چیک کریں۔زیادہ وولٹیج والے RMUs میں عام طور پر اسی جسمانی سائز کے لیے کم شارٹ سرکٹ کرنٹ ریٹنگ ہوتی ہے۔ اس بات کی توثیق کریں کہ RMU کا ریٹیڈ شارٹ ٹائم برداشت کرنٹ (1s) سسٹم کی غلطی کی سطح سے زیادہ ہے۔

ہماری فیکٹری ہماری رنگ مین یونٹ پروڈکٹ لائن کے لیے معیاری وولٹیج ریٹنگ میٹرکس تیار کرتی ہے۔ فوری انتخاب کے لیے نیچے دیے گئے جدول سے رجوع کریں۔

ہماری فیکٹری میں ایک سرشار ایپلی کیشن انجینئرنگ ٹیم ہے جو کسی بھی رنگ مین یونٹ کے لیے وولٹیج کی درجہ بندی کے انتخاب میں مدد کر سکتی ہے۔ Lugao Power Co., Ltd. غیر معیاری گرڈ وولٹیج سے مماثل حسب ضرورت نام پلیٹ کی درجہ بندی بھی فراہم کرتا ہے۔ اپنی RMU خریداری کو حتمی شکل دینے سے پہلے ہمیشہ وولٹیج برداشت کرنے والے ٹیسٹ سرٹیفکیٹ کی درخواست کریں۔ ہماری فیکٹری ہر بھیجے گئے RMU پر 100% روٹین ڈائی الیکٹرک ٹیسٹ کرتی ہے۔

Lugao Power Co., Ltd کی طرف سے خلاصہ اور قابل عمل رہنما خطوط

وولٹیج کی درجہ بندی رنگ مین یونٹ کی کارکردگی کو متاثر کرنے والا سب سے اہم الیکٹریکل پیرامیٹر ہے۔ انسولیشن کوآرڈینیشن سے لے کر لوڈ بریک سوئچنگ اور طویل مدتی اعتبار تک، صحیح وولٹیج کی درجہ بندی حفاظت کو یقینی بناتی ہے، ملکیت کی کل لاگت کو کم کرتی ہے، اور غیر منصوبہ بند بندش کو روکتی ہے۔ ہماری فیکٹری نے انجینئرز اور پروکیورمنٹ ماہرین کے لیے پانچ اہم ٹیک ویز کا خلاصہ کیا ہے۔

• ہمیشہ RMU ریٹیڈ وولٹیج کو سسٹم کے سب سے زیادہ وولٹیج (Um) سے ملائیں، نہ صرف برائے نام وولٹیج۔
• ایسے نیٹ ورکس کے لیے جن میں بار بار بجلی گرتی ہے یا سوئچنگ بڑھ جاتی ہے، مطلوبہ کم از کم سے 20% زیادہ BIL کے ساتھ رنگ مین یونٹ کی وضاحت کریں۔
• کبھی بھی RMU کو اس کے ریٹیڈ وولٹیج کے 95% سے زیادہ مسلسل نہ چلائیں۔ جزوی مادہ اس حد سے آگے ڈرامائی طور پر تیز ہوتا ہے۔
• اونچائی، آلودگی کی سطح، اور محیطی درجہ حرارت ڈائی الیکٹرک کارکردگی کو بھی متاثر کرتے ہیں - Lugao Power Co.,Ltd سے مشورہ کریں۔ derating منحنی خطوط کے لئے.
• تنصیب سے پہلے RMU کے وولٹیج کو برداشت کرنے کی صلاحیتوں کی تصدیق کرنے کے لیے فیکٹری کے ڈائی الیکٹرک ٹیسٹوں میں سرمایہ کاری کریں۔

ہماری فیکٹری کی رنگ مین یونٹ رینج میں 6kV سے 40.5kV تک وولٹیج کی درجہ بندی شامل ہے، ہر قسم کی بین الاقوامی معیارات کے مطابق جانچ کی جاتی ہے۔ Lugao Power Co., Ltd. کو منتخب کر کے، آپ انجنیئرڈ سلوشنز تک رسائی حاصل کرتے ہیں جو نیٹ ورک اپ ٹائم کو زیادہ سے زیادہ کرتے ہیں۔آج ہی ہماری فیکٹری سے رابطہ کریں۔وولٹیج کی مطابقت کی تشخیص کے لیے اور اپنے مخصوص پروجیکٹ کے لیے حسب ضرورت RMU ڈیٹا شیٹ حاصل کریں۔
