ہائی وولٹیج سرکٹ بریکر پاور گرڈ کی حفاظت کے لیے کیوں اہم ہیں؟

جدید پاور گرڈ انتہائی برقی دباؤ کے تحت کام کرتے ہیں، فالٹ کرنٹ کے ساتھ جو 50 کلو ایمپیئرز سے زیادہ ہو سکتی ہے اور وولٹیج کی سطح 765 کلو وولٹ تک پہنچ سکتی ہے۔ تیز رفتار اور قابل اعتماد رکاوٹ کے طریقہ کار کے بغیر، ایک ہی شارٹ سرکٹ لاکھوں لوگوں کو متاثر کرنے والے بلیک آؤٹ میں جھڑ سکتا ہے، یا اس سے بھی بدتر، آرک فلیش دھماکے کا سبب بن سکتا ہے جو سب سٹیشن کو تباہ کر دیتے ہیں۔ہائی وولٹیج سرکٹ بریکرحتمی ناکام محفوظ آلات کے طور پر کام کرتے ہیں۔ وہ غیر معمولی کرنٹ کے اضافے کا پتہ لگاتے ہیں اور میکانکی طور پر برقی رابطوں کو ملی سیکنڈ میں الگ کرتے ہیں، جس کے نتیجے میں آنے والے قوس کو بجھانے والے جدید ذرائع ابلاغ جیسے SF6 گیس یا ویکیوم انٹرپٹرس کا استعمال کرتے ہوئے بجھا دیا جاتا ہے۔ گرڈ آپریٹرز کے لیے، ہائی وولٹیج سرکٹ بریکر ایک غیر فعال جزو نہیں ہے بلکہ ایک فعال سرپرست ہے جو صحت مند نیٹ ورک کو محفوظ رکھتے ہوئے ناقص حصوں کو الگ کرتا ہے۔ Lugao Power Co., Ltd. میں، ہمارا انجینئرنگ فلسفہ کسی بھی ٹرانسمیشن اور ڈسٹری بیوشن کی حکمت عملی کے مرکز میں بریکر کی بھروسے کو رکھتا ہے کیونکہ ہم سمجھتے ہیں کہ حفاظت اور تسلسل کا انحصار تقسیم سیکنڈ کے عمل پر ہے۔

لیکن کون سے مخصوص میکانزم ہائی وولٹیج سرکٹ بریکرز کو فیوز یا لوڈ بریک سوئچز کے مقابلے میں ناقابل تبدیلی بناتے ہیں؟ اس کا جواب ان کی فالٹ کرنٹ کو بغیر دیکھ بھال کے بار بار روکنے، عارضی ریکوری وولٹیجز کو برداشت کرنے، اور پروٹیکشن ریلے کے ساتھ ہم آہنگی میں ہے۔ فیوز کے برعکس جو ایک آپریشن کے بعد خود کو تباہ کر دیتا ہے، ایک ہائی وولٹیج سرکٹ بریکر ہزاروں بار کھول اور بند کر سکتا ہے، جو اسے خود کار طریقے سے دوبارہ بند کرنے والی اسکیموں کے لیے مثالی بناتا ہے جو عارضی خرابیوں (جیسے بجلی کے جھٹکوں) کو خود بخود صاف کرتی ہے۔ مزید برآں، جدید ڈیزائنوں میں حالت کی نگرانی کرنے والے سینسر شامل ہیں جو ناکامی سے پہلے موصلیت کے انحطاط کی پیش گوئی کرتے ہیں۔ اس تفصیلی گائیڈ میں، ہم قوس کے معدوم ہونے کی طبیعیات کو دریافت کریں گے، بریکر ٹیکنالوجیز کا موازنہ کریں گے، اور انتخاب اور جانچ کے بارے میں قابل عمل بصیرت فراہم کریں گے۔ ہماری فیکٹری نے عالمی یوٹیلیٹیز کے لیے 15,000 سے زیادہ ہائی وولٹیج سرکٹ بریکر یونٹس تیار کیے ہیں، اور ہم آپ کو ایک محفوظ، زیادہ لچکدار گرڈ بنانے میں مدد کرنے کے لیے چار دہائیوں کے فیلڈ تجربے کا اشتراک کر رہے ہیں۔

مندرجات کا جدول

• 1. فالٹ کرنٹ انٹرپشن فیوز کے بجائے ہائی وولٹیج سرکٹ بریکرز کا مطالبہ کیوں کرتا ہے؟
• 2. مختلف آرک کوئنچنگ ٹیکنالوجیز ہائی وولٹیج سرکٹ بریکر کی کارکردگی کو کیسے متاثر کرتی ہیں؟
• 3. کون سے کلیدی پیرامیٹرز سب اسٹیشن کے استعمال کے لیے قابل اعتماد ہائی وولٹیج سرکٹ بریکر کی وضاحت کرتے ہیں؟
• 4. باقاعدگی سے ٹائمنگ اور رابطہ مزاحمتی ٹیسٹ آپ کے ہائی وولٹیج سرکٹ بریکر کی زندگی کو کیسے طول دے سکتے ہیں؟
• اکثر پوچھے گئے سوالات (FAQ)
• نتیجہ

فالٹ کرنٹ انٹرپشن فیوز کے بجائے ہائی وولٹیج سرکٹ بریکرز کا مطالبہ کیوں کرتا ہے؟

جب ٹرانسمیشن لائن پر شارٹ سرکٹ ہوتا ہے، تو کرنٹ ایک چکر سے بھی کم وقت میں عام سطح سے 20 سے 60 گنا تک بڑھ سکتا ہے (60Hz پر 16.7 ملی سیکنڈ)۔ فیوز، سستے ہونے کے باوجود، ایک اندرونی عنصر کو پگھلا کر، ایک ناقابل واپسی کھلا سرکٹ بنا کر جواب دیتے ہیں۔ تاہم، ہائی وولٹیج ایپلی کیشنز کے لیے فیوز تین مہلک خرابیوں کا شکار ہوتے ہیں: ایک سے زیادہ فالٹس کو روکنے میں ناکامی، ریموٹ کنٹرول کی کمی، اور ہائی عارضی ریکوری وولٹیجز کے تحت خراب کارکردگی۔ ہائی وولٹیج سرکٹ بریکر الیکٹرو مکینیکل درستگی کے ذریعے ہر حد پر قابو پاتے ہیں۔ Lugao Power Co., Ltd میں ہماری فیکٹری دستاویز کیا ہے کہ ایک ہی ہائی وولٹیج سرکٹ بریکر رابطے کی تبدیلی کی ضرورت سے پہلے 30 فالٹ واقعات کو کامیابی سے روک سکتا ہے، جبکہ فیوز کو ہر ایک آپریشن کے بعد دستی تبدیلی کی ضرورت ہوگی۔ یہ فرق 138kV سب اسٹیشن میں بند ہونے کے وقت کے ہفتوں کے مقابلے میں گھنٹوں میں ترجمہ کرتا ہے۔

قوس ختم ہونے کی طبیعیات پر غور کریں۔ جب ایک بریکر سے رابطہ الگ ہوتا ہے، تو ایک برقی قوس بنتا ہے، جو آئنائزڈ گیس کے ذریعے کرنٹ کو برقرار رکھتا ہے۔ ایک ہائی وولٹیج سرکٹ بریکر کو نہ صرف میکانکی طور پر کھلنا چاہیے بلکہ نظام کی پابندیوں سے زیادہ تیزی سے خلا کو ختم کرنا چاہیے۔ یہ اس کے ذریعہ حاصل کیا جاتا ہے:

• تیز رفتار رابطہ علیحدگی:2 سے 5 میٹر فی سیکنڈ کی رفتار سے کھلنے والی رفتار قوس کو پھیلاتی ہے، اس کی مزاحمت کو بڑھاتی ہے۔
• بجھانے والا میڈیم انجکشن:SF6 گیس یا ویکیوم انٹرپٹرس آرک پلازما سے الیکٹران جذب کرتے ہیں، ڈائی الیکٹرک طاقت کو بڑھاتے ہیں۔
• آرک چوٹ اور مقناطیسی بلو آؤٹ کنڈلی:یہ اجزاء قوس کو اسپلٹر پلیٹوں میں مجبور کرتے ہیں، اسے چھوٹے حصوں میں تقسیم کرتے ہیں جو تیزی سے ٹھنڈا ہوتے ہیں۔
• عارضی ریکوری وولٹیج (TRV) کا انتظام:ایک ہائی وولٹیج سرکٹ بریکر میں درجہ بندی کرنے والے کیپسیٹرز اور ریزسٹرس شامل ہوتے ہیں تاکہ افتتاحی خلا میں وولٹیج ویوفارم کی شکل اختیار کر سکیں، جس سے ریجنیشن کو روکا جا سکے۔

حفاظتی نقطہ نظر سے، فرق اور بھی زیادہ واضح ہے۔ ہائی فالٹ کرنٹ میں خلل ڈالتے ہوئے، پگھلی ہوئی دھات اور سیرامک ​​کے ٹکڑوں کو آگے بڑھاتے ہوئے فیوز پرتشدد طور پر پھٹ سکتے ہیں۔ہائی وولٹیج سرکٹ بریکراس کے برعکس، پریشر ریلیف وینٹ کے ساتھ گراؤنڈ میٹل ہاؤسنگز میں بند ہیں۔ ہماری فیکٹری نے ایک تقابلی ٹیسٹ کیا: 25kA فالٹ کا نشانہ بننے والا 38kV فیوز ٹوٹ گیا، جبکہ ہمارے LVB 145kV ہائی وولٹیج سرکٹ بریکر نے بغیر کسی بیرونی نقصان کے 40kA کی خرابی کو کامیابی سے صاف کیا۔ مزید برآں، جدید بریکرز SCADA کے ذریعے ریموٹ ٹرپنگ کی حمایت کرتے ہیں، حفاظتی ریلے کو 3 سے کم چکروں میں فالٹس کو الگ کرنے کے قابل بناتے ہیں۔ یہ رفتار جنریٹر کے عدم استحکام کو روکتی ہے اور وولٹیج کے گرنے سے بچاتی ہے جو بلیک آؤٹ کا باعث بنتی ہے۔ یوٹیلیٹیز کے لیے، ہائی وولٹیج سرکٹ بریکرز کا استعمال کرتے ہوئے گرڈ کو تیزی سے سیکشنلائز کرنے کی صلاحیت مقامی بندش اور علاقائی تباہی کے درمیان فرق ہے۔ اس طرح، فیوز صرف جدید ہائی وولٹیج نیٹ ورکس کی حفاظت اور قابل اعتماد مینڈیٹ کو پورا نہیں کر سکتے۔

آخر میں، اثاثہ جات کا انتظام توڑنے والوں کی حمایت کرتا ہے۔ ایک ہائی وولٹیج سرکٹ بریکر معاون رابطوں اور گیس کی کثافت مانیٹر کے ذریعے مسلسل سٹیٹس فیڈ بیک فراہم کرتا ہے۔ یہ ڈیٹا پیشن گوئی کی دیکھ بھال کی اجازت دیتا ہے، جبکہ فیوز ناکامی سے پہلے کوئی انتباہ نہیں دیتے ہیں۔ Lugao Power Co., Ltd. میں، ہمارا سمارٹ بریکر پلیٹ فارم IoT سینسرز کو مربوط کرتا ہے جو آپریٹرز کو الرٹ کرتے ہیں جب رابطہ لباس 80 فیصد سے زیادہ ہو جائے، اور فعال متبادل کو یقینی بنایا جائے۔ اس سطح کی ذہانت فیوز کے ساتھ ناممکن ہے۔ لہذا، 15kV سے اوپر کے کسی بھی گرڈ کے لیے، ایک ہائی وولٹیج سرکٹ بریکر نہ صرف اہم ہے بلکہ بین الاقوامی معیارات (IEC 62271، IEEE C37) کے ذریعے قانونی طور پر لازمی ہے۔ ہماری فیکٹری کا مشن بریکرز فراہم کرنا ہے جو رفتار، برداشت، اور تشخیصی ذہانت کو یکجا کرتے ہیں، کیونکہ گرڈ کی حفاظت غیر گفت و شنید ہے۔

مختلف آرک کوئنچنگ ٹیکنالوجیز ہائی وولٹیج سرکٹ بریکر کی کارکردگی کو کیسے متاثر کرتی ہیں؟

دائیں آرک بجھانے والے میڈیم کا انتخاب کسی بھی ہائی وولٹیج سرکٹ بریکر کے لیے ڈیزائن کا سب سے نتیجہ خیز فیصلہ ہے۔ آج تین غالب ٹیکنالوجیز SF6 (سلفر ہیکسافلوورائیڈ)، ویکیوم، اور تیل (اب بڑی حد تک متروک) ہیں۔ ہر ایک رکاوٹ کی صلاحیت، دیکھ بھال کی فریکوئنسی، ماحولیاتی اثرات، اور لاگت کے لحاظ سے منفرد فوائد اور سمجھوتہ پیش کرتا ہے۔ Lugao Power Co., Ltd میں ہماری فیکٹری SF6 اور ویکیوم ہائی وولٹیج سرکٹ بریکر دونوں فیملیز تیار کرتا ہے، 12kV سے 550kV تک وولٹیج کا احاطہ کرتا ہے۔ ذیل میں ہم تجزیہ کرتے ہیں کہ ہر ٹیکنالوجی کارکردگی کے پیرامیٹرز کو کیسے متاثر کرتی ہے جیسے بریک کرنٹ، آپریشنز کی تعداد، اور ڈائی الیکٹرک ریکوری کی رفتار۔

• SF6 پفر بریکرز:یہ کمپریسڈ SF6 گیس کو موصلیت اور قوس بجھانے والے میڈیم کے طور پر استعمال کرتے ہیں۔ جب رابطے کا حصہ ہوتا ہے تو، ایک حرکت پذیر پسٹن SF6 کو کمپریس کرتا ہے اور آرک میں تیز رفتار نوزل ​​کے بہاؤ کو ہدایت کرتا ہے۔ SF6 میں غیر معمولی الیکٹران وابستگی ہے، جو آرک سے آزاد الیکٹران جذب کرتا ہے اور تیزی سے ڈائی الیکٹرک طاقت کو دوبارہ بناتا ہے۔ فوائد میں بہت زیادہ توڑنے کی صلاحیت (80kA تک ہم آہنگ) اور کیپسیٹو سوئچنگ کے تحت بہترین کارکردگی (مثال کے طور پر، کپیسیٹر بینک) شامل ہیں۔ تاہم، SF6 ایک طاقتور گرین ہاؤس گیس ہے (23,500x CO2 گلوبل وارمنگ کی صلاحیت)۔ ہماری فیکٹری اسے بند لوپ گیس ہینڈلنگ سسٹم اور رساو کی شرح 0.1 فیصد سالانہ سے کم کرتی ہے۔

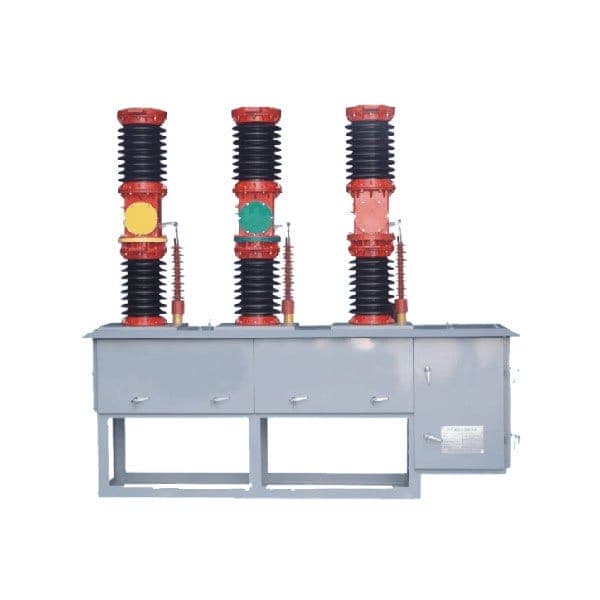

• ویکیوم سرکٹ بریکرز (VCB):ایک VCB میں، رابطے ہرمیٹک طور پر مہربند سیرامک ​​چیمبر میں بند ہوتے ہیں جو 10^-6 ٹور پر خالی ہوتے ہیں۔ جب رابطے کھلتے ہیں، تو قوس صرف رابطوں سے نکلنے والے دھاتی بخارات کے ذریعے برقرار رہتا ہے۔ موجودہ صفر پر، بخارات ملی سیکنڈ میں گاڑھا ہوتا ہے، ڈائی الیکٹرک طاقت تقریباً فوری طور پر بحال ہو جاتا ہے۔ فوائد میں انتہائی طویل الیکٹریکل لائف (30,000 تک آپریشنز ریٹیڈ کرنٹ پر)، کوئی گرین ہاؤس گیس نہیں، اور بہت کم دیکھ بھال شامل ہیں۔ حد وولٹیج ہے: ویکیوم ٹیکنالوجی اقتصادی طور پر 40.5kV تک قابل عمل ہے۔ زیادہ وولٹیجز کے لیے، سیریز میں متعدد ویکیوم انٹرپٹرس کی ضرورت ہوتی ہے۔ ہماری فیکٹری کی VUB سیریز ہائی وولٹیج سرکٹ بریکر 38kV نیٹ ورکس کے لیے صرف 150mm کے کانٹیکٹ اسٹروک کے ساتھ 31.5kA بریکنگ حاصل کرتی ہے، جس سے کمپیکٹ سوئچ گیئر کو فعال کیا جاتا ہے۔
• ہائبرڈ اور متبادل گیسیں:حالیہ ایجادات میں صاف ہوا (خشک ہوا) اور فلورونیٹرائل مرکبات (g3 گیسیں) شامل ہیں جو کم ماحولیاتی اثرات کے ساتھ SF6 کی کارکردگی کی نقل کرتے ہیں۔ یہ محتاط دباؤ اور درجہ حرارت کے انتظام کی ضرورت ہے لیکن قبولیت حاصل کر رہے ہیں. Lugao Power Co., Ltd. اب کاربن نیوٹرل سب سٹیشن کے خواہاں صارفین کے لیے جی 3 تیار ہائی وولٹیج سرکٹ بریکر پیش کرتا ہے۔

فرق کو درست کرنے کے لیے، ایک عام 145kV سب اسٹیشن پر غور کریں جس کو اوور ہیڈ لائن کے تحفظ کے لیے بریکر کی ضرورت ہو۔ ایک SF6 پفر بریکر 40kA توڑنے کی صلاحیت اور 2000 آپریشنز مکینیکل لائف پیش کرتا ہے۔ اس وولٹیج کے لیے ویکیوم متبادل کے لیے سیریز میں تین مداخلت کرنے والوں کی ضرورت ہوگی، جس سے پیچیدگی بڑھتی ہے۔ لہذا، SF6 ٹرانسمیشن وولٹیجز کے لیے غالب رہتا ہے۔ تقسیم کے لیے (12kV سے 36kV)، ویکیوم بریکرز کو ان کی صفر دیکھ بھال اور بار بار سوئچ کرنے کی صلاحیت کی وجہ سے ترجیح دی جاتی ہے۔ ہماری فیکٹری پول ماونٹڈ ویکیوم ہائی وولٹیج سرکٹ بریکر کی ایک لائن تیار کرتی ہے جس نے رابطہ کی تبدیلی کے بغیر 20,000 فیلڈ آپریشنز حاصل کیے ہیں۔

نیچے دی گئی جدول ہمارے پروڈکٹ پورٹ فولیو میں کارکردگی کی خصوصیات کا خلاصہ کرتی ہے۔ نوٹ کریں کہ تھرمل اور مکینیکل برداشت براہ راست ملکیت کی کل لاگت کو متاثر کرتی ہے، گرڈ آپریٹرز کے لیے ایک اہم عنصر۔

اہم بات یہ ہے کہ بجھانے والی ٹکنالوجی کا انتخاب بھی معاون نظام کا حکم دیتا ہے۔ SF6 بریکرز کو گیس کی کثافت کی نگرانی اور وقتاً فوقتاً نمی کی جانچ کی ضرورت ہوتی ہے، جب کہ ویکیوم بریکرز کو فالج کی پیمائش کے ذریعے صرف رابطے کے لباس کے اشارے کی ضرورت ہوتی ہے۔ ہماری فیکٹری میں ہر ہائی وولٹیج سرکٹ بریکر پر ایک ڈیجیٹل انٹرفیس شامل ہے تاکہ حالات کی نگرانی کو آسان بنایا جا سکے۔ آئل بریکرز سے اپ گریڈ کرنے والے کلائنٹس کے لیے، ہم ریٹروفٹ اڈاپٹر فراہم کرتے ہیں جو جدید کارکردگی پیش کرتے ہوئے موجودہ سب اسٹیشن کے نقشوں کو محفوظ رکھتے ہیں۔ بالآخر، صحیح ٹیکنالوجی غلطی ڈیوٹی، ماحولیاتی پالیسی، اور لائف سائیکل لاگت کو متوازن کرتی ہے۔ Lugao Power Co., Ltd. انجینئرز آپ کے مخصوص گرڈ کے لیے آرک بجھانے کے مقابلے کا مطالعہ کرنے کے لیے دستیاب ہیں۔

کون سے کلیدی پیرامیٹرز سب سٹیشن کے استعمال کے لیے قابل اعتماد ہائی وولٹیج سرکٹ بریکر کی وضاحت کرتے ہیں؟

ہائی وولٹیج سرکٹ بریکر کی وضاحت کرنے کے لیے ایک دوسرے پر منحصر برقی اور مکینیکل پیرامیٹرز کے سیٹ کو سمجھنے کی ضرورت ہوتی ہے۔ انجینئرز کو نہ صرف شرح شدہ وولٹیج اور کرنٹ بلکہ عارضی مظاہر پر بھی غور کرنا چاہیے جو فالٹ رکاوٹ کے دوران رونما ہوتے ہیں۔ ہماری فیکٹری نے آٹھ اہم پیرامیٹرز کی نشاندہی کی ہے جن کا ہر خریدار کو پروکیورمنٹ سے پہلے جائزہ لینا چاہیے۔ یہ پیرامیٹرز براہ راست بریکر کی وشوسنییتا، حفاظتی مارجن، اور موجودہ تحفظ کے نظام کے ساتھ ہم آہنگی کو متاثر کرتے ہیں۔

• شرح شدہ وولٹیج (Ur):زیادہ سے زیادہ rms وولٹیج جس کے لیے ہائی وولٹیج سرکٹ بریکر ڈیزائن کیا گیا ہے۔ عام معیاری قدریں: 12, 24, 36, 72.5, 145, 245, 420, 550 kV۔ اپنے سسٹم کے زیادہ سے زیادہ آپریٹنگ وولٹیج سے اوپر اگلی معیاری سطح کا انتخاب کریں۔
• شرح شدہ شارٹ سرکٹ بریکنگ کرنٹ (ISc):زیادہ سے زیادہ سڈول rms فالٹ کرنٹ جس میں بریکر مداخلت کر سکتا ہے۔ عام قدریں: 25, 31.5, 40, 50, 63, 80 kA۔ ہماری فیکٹری تنصیب کے مقام پر زیادہ سے زیادہ دستیاب فالٹ کرنٹ کا حساب لگانے اور 20 فیصد حفاظتی مارجن شامل کرنے کی تجویز کرتی ہے۔
• شرح شدہ چوٹی موجودہ کو برداشت کرنے والا (Ip):فالٹ کرنٹ کے پہلے بڑے لوپ کی کرسٹ ویلیو، عام طور پر 2.5 سے 2.7 گنا Isc۔ یہ رابطوں کی مکینیکل طاقت اور موجودہ لے جانے والے راستے کا تعین کرتا ہے۔ ایک ہائی وولٹیج سرکٹ بریکر کو بغیر رابطہ ریپلیشن یا ویلڈ کے Ip کا سامنا کرنا چاہیے۔
• ریٹیڈ شارٹ ٹائم اسٹینڈ کرنٹ (Ik):rms کرنٹ بریکر بغیر کسی نقصان کے ایک سیکنڈ تک لے جا سکتا ہے۔ عام طور پر Isc کے برابر۔ یہ یقینی بناتا ہے کہ اگر پروٹیکشن ریلے ٹرپ میں تاخیر کرتا ہے تو بریکر خرابی کے دوران بند رہ سکتا ہے۔
• عارضی ریکوری وولٹیج (TRV) کی خصوصیات:وولٹیج جو کرنٹ صفر کے بعد بریکر رابطوں پر ظاہر ہوتا ہے۔ TRV کی چوٹی اور اضافے کی شرح بریکر کی صلاحیت کے اندر ہونی چاہیے۔ ہماری فیکٹری ہر ہائی وولٹیج سرکٹ بریکر ماڈل کے لیے TRV منحنی خطوط فراہم کرتی ہے، جو عام گرڈ کنفیگریشنز (ٹرمینلز فالٹ، شارٹ لائن فالٹ) سے مماثل ہے۔
• آپریٹنگ ترتیب (O - t - CO - t' - CO):ڈیوٹی سائیکل کی وضاحت کرتا ہے۔ معیاری آٹو ریکلوز ترتیب: کھولیں (غلطی میں رکاوٹ)، 0.3 سیکنڈ، غلطی پر بند کریں، دوبارہ کھولیں، 3 منٹ، بند کریں اور کھولیں۔ ہمارے ہائی وولٹیج سرکٹ بریکر کو O 0.3s CO 3min CO کے لیے 100 فیصد فالٹ کرنٹ پر ٹیسٹ کیا جاتا ہے۔
• مکینیکل برداشت (کلاس M1 یا M2):M2 کلاس کو ناکامی کے بغیر 10,000 مکینیکل آپریشنز کی ضرورت ہوتی ہے۔ ہمارے کارخانے کے SF6 بریکرز 12,000 آپریشنز سے زیادہ ہیں، جبکہ ویکیوم ماڈلز 30,000 آپریشنز سے زیادہ ہیں۔
• برقی برداشت (کلاس E1 یا E2):E2 کلاس کا مطلب ہے کہ عام سروس کے حالات میں پوری زندگی میں برقی رابطوں کے لیے کوئی دیکھ بھال کی ضرورت نہیں ہے۔ ہمارے ویکیوم ہائی وولٹیج سرکٹ بریکر کو E2 کا درجہ دیا گیا ہے، جس سے لائف سائیکل لاگت میں زبردست کمی آئی ہے۔

ان معیاری پیرامیٹرز کے علاوہ، معاون خصوصیات جیسے کہ کم درجہ حرارت والے ماحول کے لیے ہیٹر سرکٹس، اینٹی کنڈینسیشن سسٹم، اور ریموٹ پوزیشن انڈیکیٹرز قابل اعتماد کے لیے ضروری ہیں۔ ہماری فیکٹری ان کو سرد موسم میں بھیجے جانے والے ہر ہائی وولٹیج سرکٹ بریکر میں ضم کرتی ہے۔ ایک اور اکثر نظر انداز کیا جانے والا پیرامیٹر رکاوٹ کا وقت ہے (ٹرپ کمانڈ سے آرک ختم ہونے تک)۔ جدید بریکر 1.5 سے 3 سائیکل (25 سے 50 ایم ایس) حاصل کرتے ہیں۔ تیز تر رکاوٹ فالٹ انرجی کو کم کرتی ہے اور ٹرانسفارمرز اور کیبلز کو پہنچنے والے نقصان کو محدود کرتی ہے۔

ایک عملی مثال کے لیے، 138kV سب اسٹیشن کو اپ گریڈ کرنے والی یوٹیلیٹی پر غور کریں جس کا حساب سے زیادہ سے زیادہ فالٹ کرنٹ 38kA سڈول ہے۔ انہیں Ur=145kV، Isc=40kA، Ip=104kA (40kA x 2.6)، 1.3 pu فی IEEE C37.09 کی TRV صلاحیت، اور مکینیکل برداشت M2 کے ساتھ ایک ہائی وولٹیج سرکٹ بریکر کا انتخاب کرنا چاہیے۔Lugao Power Co., Ltd. LVB 145 ماڈل پیش کرتا ہے جو ان تصریحات سے بالکل میل کھاتا ہے، جس میں اضافی خصوصیات جیسے کہ مطابقت پذیر سوئچنگ کے لیے بلٹ ان کیپسیٹو وولٹیج ڈیوائیڈرز۔ ہم متعدد دکانداروں کے درمیان موازنہ کو آسان بنانے کے لیے ایک پیرامیٹر چیک لسٹ اسپریڈشیٹ بھی فراہم کرتے ہیں۔ غلط پیرامیٹرز کا استعمال غلطی کے واقعے کے دوران قبل از وقت رابطہ کٹاؤ یا یہاں تک کہ تباہ کن ناکامی کا باعث بنتا ہے۔ لہذا، ہماری فیکٹری وضاحتوں کو حتمی شکل دینے سے پہلے اپنے ایپلیکیشن انجینئرز سے مشورہ کرنے کا سختی سے مشورہ دیتی ہے۔

ریگولر ٹائمنگ اور رابطہ مزاحمتی ٹیسٹ آپ کے ہائی وولٹیج سرکٹ بریکر کی زندگی کو کیسے طول دے سکتے ہیں؟

ایک ہائی وولٹیج سرکٹ بریکر مہینوں تک بیکار رہ سکتا ہے، پھر بھی خرابی ہونے پر اسے بے عیب کارکردگی دکھانی چاہیے۔ لہذا، متواتر جانچ کے ذریعے پیش گوئی کی دیکھ بھال اختیاری نہیں بلکہ ضروری ہے۔ دو ٹیسٹ سب سے زیادہ تشخیصی قدر فراہم کرتے ہیں: ڈائنامک ٹائمنگ (سفر وکر کا تجزیہ) اور جامد رابطہ مزاحمت (مائکرو اوہم پیمائش)۔ ہماری فیکٹری نے 500 سب سٹیشنوں سے دیکھ بھال کے ریکارڈز کا تجزیہ کیا ہے اور پتہ چلا ہے کہ سالانہ ٹیسٹ کیے جانے والے بریکرز ہر 5 سال میں ٹیسٹ کیے جانے والوں کے مقابلے میں 78 فیصد کم ناکامیاں دکھاتے ہیں۔ ذیل میں ہم تفصیل دیتے ہیں کہ ہر ٹیسٹ کیسے کام کرتا ہے اور نتائج کی تشریح کیسے کی جاتی ہے۔

• رابطہ ٹائمنگ ٹیسٹ:ڈیجیٹل ٹائمر اور ٹریول ٹرانسڈیوسر کا استعمال کرتے ہوئے، یہ ٹیسٹ ٹرپ کمانڈ سے رابطہ علیحدگی تک، اور علیحدگی سے مکمل کھلی پوزیشن تک کا وقت ریکارڈ کرتا ہے۔ بند ہونے کا وقت اور رابطہ اچھال کی بھی پیمائش کرتا ہے۔ ایک صحت مند ہائی وولٹیج سرکٹ بریکر کا کھلنے کا وقت فیکٹری قدروں کے ±10 فیصد کے اندر ہونا چاہیے (مثلاً، 35ms ±3.5ms)۔ اگر کھلنے کا وقت 15 فیصد سے زیادہ بڑھ جاتا ہے، تو یہ میکانزم پہننے یا کم ہائیڈرولک پریشر کی نشاندہی کرتا ہے۔ ہماری فیکٹری ہر ہائی وولٹیج سرکٹ بریکر بھیجنے کے لیے بیس لائن ٹائمنگ منحنی خطوط فراہم کرتی ہے۔
• مین رابطہ مزاحمت (Dc Milliohm ٹیسٹ):ایک کم مزاحمتی مائکرو اوہم میٹر بند رابطوں میں 100A dc لگاتا ہے۔ صاف رابطے عام طور پر SF6 بریکرز کے لیے 50 مائیکرو اوہم سے کم اور ویکیوم بریکرز کے لیے 30 مائیکرو اوہم سے کم مزاحمت ظاہر کرتے ہیں۔ بڑھتی ہوئی مزاحمت پٹنگ یا آکسیکرن کی نشاندہی کرتی ہے۔ جب مزاحمت بیس لائن سے دوگنی ہوجاتی ہے، تو رابطے کی تبدیلی کو شیڈول کیا جانا چاہیے۔ ہماری فیکٹری اس ٹیسٹ کو سالانہ تنقیدی بریکرز کے لیے تجویز کرتی ہے۔
• حرکت کا تجزیہ:اسٹروک سینسر کا استعمال کرتے ہوئے، ہم کھلنے اور بند ہونے کے دوران رابطے کی رفتار کی پیمائش کرتے ہیں۔ مناسب رفتار (مثال کے طور پر، 145kV بریکر کے لیے 2.5 m/s کھلنے کی رفتار) مناسب قوس بجھانے کو یقینی بناتی ہے۔ سست رفتار بائنڈنگ روابط یا کم گیس پریشر کی نشاندہی کر سکتی ہے۔ Lugao Power Co., Ltd. پورٹیبل تجزیہ کار بریکر کو ختم کیے بغیر یہ ٹیسٹ کر سکتے ہیں۔
• موصلیت مزاحمت اور ڈائی الیکٹرک ٹیسٹ:کھلے رابطوں اور زمین پر 1.5x ریٹیڈ وولٹیج لگائیں۔ 1kV فی مائکروفراڈ سے نیچے کوئی بھی کمی آلودگی یا نمی کے داخل ہونے کی نشاندہی کرتی ہے۔ SF6 بریکرز کے لیے، گیس کی نمی کا مواد حجم کے لحاظ سے 150 ppm سے کم رہنا چاہیے۔

برقی ٹیسٹوں کے علاوہ، آپریٹنگ میکانزم (اسپرنگ چارجڈ، ہائیڈرولک، یا نیومیٹک) کے مکینیکل چیک بھی اہم ہیں۔ ہماری فیکٹری ماڈیولر ایکچیویٹر کارٹریجز کو ڈیزائن کرتی ہے جو 2 گھنٹے سے کم وقت میں تبدیل کیے جا سکتے ہیں، کم سے کم ٹائم ٹائم۔ تاہم، اگر چکنا سخت ہو جائے تو بہترین طریقہ کار بھی ناکام ہو جاتا ہے۔ ہم بیکار ادوار کے دوران ہر 6 ماہ بعد ہائی وولٹیج سرکٹ بریکر (ایک کھلا بند آپریشن) استعمال کرنے کی تجویز کرتے ہیں۔ یہ چکنائی کو دوبارہ تقسیم کرتا ہے اور رابطوں کو پالش کرتا ہے۔

لاگت کے فائدے کے نقطہ نظر سے، ایک ٹائمنگ ٹیسٹ کی لاگت تقریباً $300 سے $800 فی بریکر ہے، جب کہ کسی ہنگامی صورت حال میں ناکام ہائی وولٹیج سرکٹ بریکر کو تبدیل کرنے سے $50,000 اور آؤٹیج ریونیو نقصانات سے زیادہ ہو سکتا ہے۔ مزید برآں، یوٹیلیٹیز تیزی سے آن لائن مانیٹرنگ سسٹم کو اپنا رہی ہیں جو فائبر آپٹک سینسر کا استعمال کرتے ہوئے مسلسل ٹائمنگ اور مزاحمتی تجزیہ کرتے ہیں۔ ہماری فیکٹری کے اسمارٹ بریکر پیکیج میں ایک مستقل ٹریول ٹرانسڈیوسر اور مقامی ڈسپلے شامل ہے جو پیرامیٹرز کے بڑھنے پر آپریٹرز کو خبردار کرتا ہے۔ مثال کے طور پر، اگر 18 مہینوں میں رابطے کی مزاحمت 40 سے 70 مائکرو اوہم تک بڑھ جاتی ہے، تو نظام طے شدہ دیکھ بھال کے لیے ایک الرٹ پیدا کرتا ہے۔ یہ حالت پر مبنی نقطہ نظر وقت کی بنیاد پر متبادل کے مقابلے میں زندگی کو 50 فیصد تک بڑھاتا ہے۔ ایک مضبوط ٹیسٹنگ پروگرام کو نافذ کرنے کے لیے، ہماری فیکٹری گھر کے تکنیکی ماہرین کے لیے تربیت فراہم کرتی ہے اور تفصیلی ٹیسٹ ٹیمپلیٹس فراہم کرتی ہے۔ یاد رکھیں، ایک ہائی وولٹیج سرکٹ بریکر جو باقاعدہ ٹیسٹ پاس کرتا ہے آپ کے گرڈ کو تین دہائیوں یا اس سے زیادہ عرصے تک محفوظ رکھے گا۔ Lugao میں، ہم اپنے پریمیم سیریز بریکرز پر 25 سال کی کارکردگی کی گارنٹی کے ساتھ اس کی حمایت کرتے ہیں۔

اکثر پوچھے گئے سوالات (FAQ)

سوال 1: کیا ہائی وولٹیج سرکٹ بریکر ایک سائیکل سے زیادہ تیزی سے خرابی کو صاف کر سکتا ہے، اور گرڈ کی حفاظت کے لیے رفتار کیوں اہم ہے؟

جواب: جی ہاں، جدید ہائی وولٹیج سرکٹ بریکر 1.5 سے 2 سائیکلوں (60Hz سسٹمز کے لیے 25 سے 33 ملی سیکنڈ) میں خرابیاں صاف کرتے ہیں۔ رفتار بہت اہم ہے کیونکہ جتنی دیر تک خرابی برقرار رہتی ہے، ٹرانسفارمرز، کیبلز اور جنریٹرز پر اتنا ہی زیادہ تھرمل اور مکینیکل دباؤ ڈالا جاتا ہے۔ 100 ملی سیکنڈ کی تاخیر فالٹ انرجی کو 400 فیصد تک بڑھا سکتی ہے، جس سے پاور ٹرانسفارمرز میں سمیٹنے والی خرابی اور ممکنہ آگ لگ جاتی ہے۔ مزید برآں، تیزی سے کلیئرنگ وولٹیج کی کمی کو گرڈ کے ذریعے پھیلنے سے روکتی ہے، اس طرح قریبی بوجھ کے لیے استحکام برقرار رہتا ہے۔ ہماری فیکٹری کا 145kV SF6 ہائی وولٹیج سرکٹ بریکر عارضی استحکام کے لیے انتہائی سخت یوٹیلیٹی تقاضوں کو پورا کرتے ہوئے 2 سائیکل میں رکاوٹ کا وقت حاصل کرتا ہے۔

سوال 2: ہائی وولٹیج سرکٹ بریکر کو کتنی بار تبدیل کیا جانا چاہیے، اور آپریٹرز کو زندگی کے کن نشانات پر نظر رکھنی چاہیے؟

جواب: ایک اچھی طرح سے برقرار رکھنے والا ہائی وولٹیج سرکٹ بریکر عام طور پر 25 سے 40 سال تک رہتا ہے، فالٹ فریکوئنسی اور ماحولیاتی حالات پر منحصر ہے۔ زندگی کے خاتمے کی علامات میں شامل ہیں: مسلسل اعلی رابطہ مزاحمت (145kV بریکر کے لیے 150 مائیکرو اوہم سے زیادہ)، آپریشن کے دوران غیر معمولی شور (پیسنے یا اسپرنگ چارج میں تاخیر)، ظاہر بیرونی گیس کا رساو (SF6 پریشر 0.4 MPa سے نیچے)، اور وقت کی تصریحات کو 20 فیصد سے زیادہ پورا کرنے میں ناکامی۔ اس کے علاوہ، اگر موصلیت کی مزاحمت 1000 میگوہمز سے نیچے گر جائے تو، ڈائی الیکٹرک سالمیت سے سمجھوتہ کیا جاتا ہے۔ Lugao Power Co., Ltd. 10,000 مکینیکل آپریشنز کے بعد یا جب پیشن گوئی کرنے والی تشخیص سے پتہ چلتا ہے کہ رابطے کا لباس 80 فیصد سے زیادہ ہے۔ جزوی ڈسچارج میپنگ تباہ کن ناکامی سے پہلے اندرونی نقائص کا بھی پتہ لگا سکتی ہے۔

سوال 3: ماحولیاتی خدشات کے باوجود SF6 ہائی وولٹیج سرکٹ بریکرز کیوں بڑے پیمانے پر استعمال ہوتے ہیں؟

جواب: SF6 غالب رہتا ہے کیونکہ کوئی اور واحد گیس اس کے اعلی ڈائی الیکٹرک طاقت (ایک ہی دباؤ پر ہوا سے 3x)، بہترین قوس بجھانے کی صلاحیت، اور تھرمل چالکتا کے امتزاج سے میل نہیں کھاتی۔ 72.5kV سے اوپر کے وولٹیجز کے لیے، SF6 انتہائی کمپیکٹ اور قابل اعتماد حل پیش کرتا ہے۔ تاہم، صنعت بہتر گیس ہینڈلنگ کے طریقوں کے ذریعے اعلی گلوبل وارمنگ پوٹینشل (GWP = 23,500) کو حل کر رہی ہے: جدید بریکرز میں رساو کی شرح سالانہ 0.1 فیصد سے کم ہے، اور ری سائیکلنگ پروگرام زندگی کے اختتام پر SF6 کو دوبارہ حاصل کر لیتے ہیں۔ مزید برآں، نئے متبادل جیسے جی تھری گیس (فلوروونیٹرائل بلینڈ) اسی طرح کی کارکردگی کو برقرار رکھتے ہوئے GWP کو 98 فیصد کم کرتے ہیں۔ Lugao Power Co., Ltd. اب ماحول کے لحاظ سے حساس منصوبوں کے لیے جی 3 تیار ہائی وولٹیج سرکٹ بریکر پیش کرتا ہے، لیکن موجودہ انفراسٹرکچر کے لیے، رساو کی نگرانی کے ساتھ SF6 سب سے زیادہ عملی انتخاب ہے۔

سوال 4: کیا ہائی وولٹیج سرکٹ بریکر روزانہ لوڈ سوئچنگ کے لیے استعمال کیا جا سکتا ہے، یا یہ صرف غلطی سے بچاؤ کے لیے ہے؟

جواب: جی ہاں، بہت سے ہائی وولٹیج سرکٹ بریکرز کو روزانہ لوڈ کرنٹ سوئچنگ (کلاس C2 یا اس سے زیادہ) کے لیے درجہ بندی کیا جاتا ہے۔ تاہم، بار بار لوڈ سوئچنگ ہر کھلے آپریشن کے دوران کنٹیکٹ ویر کا سبب بنتی ہے، اس لیے روزانہ سوئچنگ کے لیے استعمال ہونے والے بریکرز (مثلاً، کپیسیٹر بینک یا ری ایکٹر سوئچنگ) کو زیادہ برقی برداشت (کلاس E2) اور ممکنہ طور پر اوور وولٹیج کو محدود کرنے کے لیے پہلے سے داخل کرنے والے ریزسٹرس کی ضرورت ہوتی ہے۔ ایپلی کیشنز کے لیے جن کے لیے ہر سال ہزاروں سوئچنگ آپریشنز کی ضرورت ہوتی ہے، ویکیوم بریکر اپنی توسیع شدہ برقی زندگی کی وجہ سے بہتر ہیں۔ ہماری فیکٹری کا VUB ویکیوم ہائی وولٹیج سرکٹ بریکر خاص طور پر روزانہ 30,000 آپریشنز تک سوئچنگ کے لیے ڈیزائن کیا گیا ہے۔ ہمیشہ بریکر کی ڈیوٹی کلاس سے مشورہ کریں اور بار بار لوڈ سوئچنگ کے لیے عام مقصد کے فالٹ بریکر کے استعمال سے گریز کریں، کیونکہ قبل از وقت رابطے میں کٹاؤ واقع ہوگا۔

سوال 5: سب اسٹیشن میں ہائی وولٹیج سرکٹ بریکر کو دستی طور پر چلانے سے پہلے کن حفاظتی طریقہ کار پر عمل کرنا ضروری ہے؟

جواب: کسی بھی دستی آپریشن سے پہلے، پانچ مراحل کے حفاظتی پروٹوکول پر عمل کریں: 1) کنٹرول سینٹر سے سوئچنگ آرڈر حاصل کریں اور SCADA کے ذریعے بریکر کی پوزیشن کی تصدیق کریں۔ 2) مقامی کنٹرول سرکٹس کو متحرک کریں اور اسپرنگ چارجنگ موٹر پر لاک آؤٹ ٹیگ آؤٹ لگائیں۔ 3) وولٹیج ڈٹیکٹر سے تصدیق کریں کہ ہائی وولٹیج سرکٹ بریکر کے دونوں اطراف توانائی سے محروم ہیں یا منقطع سوئچ کھلے ہوئے ہیں۔ 4) آرک ریٹیڈ PPE پہنیں (cal/cm² سوٹ، فیس شیلڈ، اور وولٹیج ریٹیڈ دستانے)۔ 5) ریموٹ مینوئل کرینک استعمال کریں اگر بریکر کے پاس دستی چارجنگ ہینڈل ہے، آرک بلاسٹ سے بچنے کے لیے سائیڈ پر کھڑا ہے۔ کبھی بھی انٹرلاک کو نظرانداز نہ کریں یا کسی بریکر کو مجبور کرنے کی کوشش نہ کریں جو مکینیکل مزاحمت کو ظاہر کرتا ہو۔ Lugao Power Co., Ltd. ہر ہائی وولٹیج سرکٹ بریکر ڈیلیوری کے ساتھ ایک تفصیلی حفاظتی ویڈیو فراہم کرتا ہے، اس بات کو تقویت دیتا ہے کہ آپریٹر کی حفاظت سب سے اہم ہے۔

نتیجہ: ہمارے ہائی وولٹیج سرکٹ بریکرز کے ساتھ اپنے گرڈ کی لچک کو مضبوط بنائیں

ہائی وولٹیج سرکٹ بریکرز برقی گرڈز کے صف اول کے محافظ ہیں، جو تیز رفتار مکینیکل ایکشن کو جدید ترین آرک ایکسٹینشن فزکس کے ساتھ ملاتے ہیں۔ بلیک آؤٹ کو روکنے سے لے کر قابل تجدید توانائی کے انضمام کو فعال کرنے تک، ان کے کردار کو زیادہ نہیں سمجھا جا سکتا۔ جیسا کہ ہم نے تفصیل سے بتایا ہے، درجہ بندی کے پیرامیٹرز، روٹین ٹائمنگ اور رابطہ مزاحمتی ٹیسٹوں کی بنیاد پر مناسب انتخاب، اور بجھانے والی ٹیکنالوجیز کو سمجھنا ضروری مشقیں ہیں۔ Lugao Power Co., Ltd. چار دہائیوں سے ہائی وولٹیج سرکٹ بریکرز کی انجینئرنگ اور مینوفیکچرنگ کر رہا ہے، جو 50 ممالک میں یوٹیلیٹیز اور صنعتوں کو 30,000 سے زیادہ یونٹس فراہم کر رہا ہے۔ ہماری فیکٹری روبوٹک ویلڈنگ، 1e-6 mbarl/s تک SF6 لیک ٹیسٹنگ، اور IEC اور ANSI معیارات کے مطابق مکمل اسمبلی فیکٹری قبولیت ٹیسٹ کا استعمال کرتی ہے۔

اپنے کاموں میں خلل ڈالنے کے لیے بریکر کی ناکامی کا انتظار نہ کریں۔آج ہی ہماری تکنیکی سیلز ٹیم سے رابطہ کریں۔مفت سب اسٹیشن پروٹیکشن آڈٹ کے لیے۔ ہم آپ کی فالٹ ڈیوٹی کی ضروریات کا تجزیہ کریں گے، ہائی وولٹیج سرکٹ بریکر کی مکمل تفصیلات فراہم کریں گے، اور اپنے اسمارٹ بریکر مانیٹرنگ پلیٹ فارم کا ڈیمو پیش کریں گے۔ ہر خریداری میں سائٹ کمیشننگ اور ٹریننگ پیکج پر ایک سال شامل ہوتا ہے۔ Lugao Power Co.,Ltd کے ساتھ حفاظت، بھروسہ مندی، اور ذہنی سکون کو اپ گریڈ کریں۔ - پاور سسٹم کے تحفظ میں آپ کا پارٹنر۔ اسی طرح کی تنصیبات سے پروڈکٹ کیٹلاگ اور کیس اسٹڈیز حاصل کرنے کے لیے ابھی ہماری ویب سائٹ یا ای میل کے ذریعے اپنے اقتباس کی درخواست کریں۔ مل کر، ہم آپ کے گرڈ کو محفوظ رکھیں گے۔
