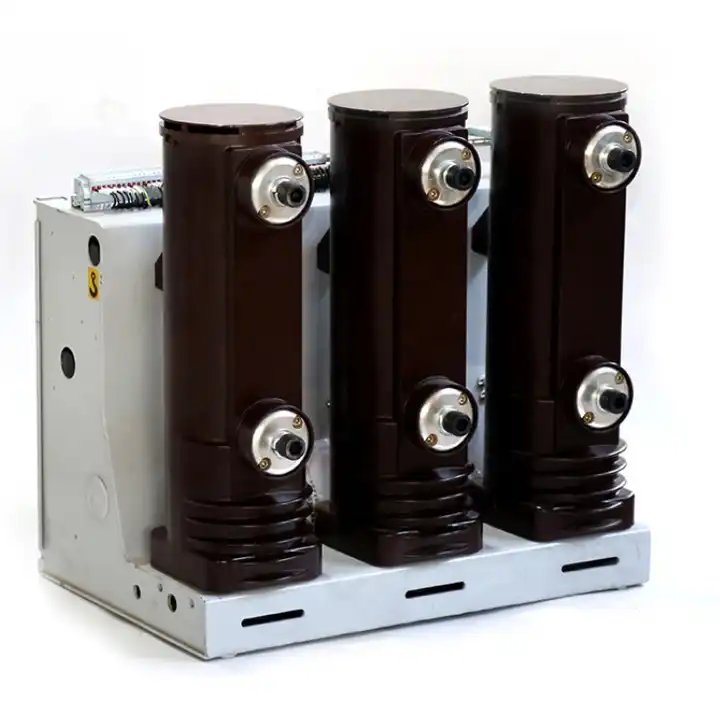

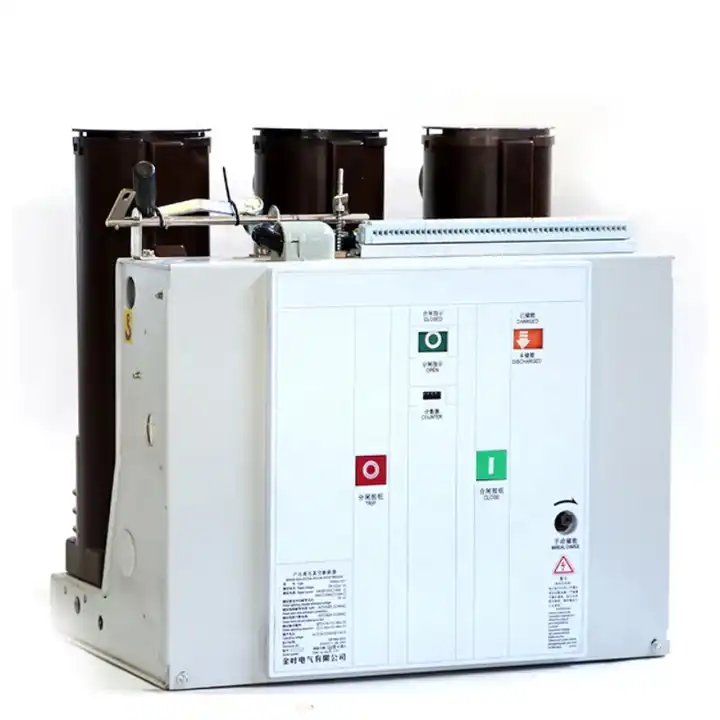

12KV انڈور اسمارٹ پینل بورڈ ویکیوم سرکٹ بریکر

لوگو فخر کے ساتھ انڈور کو ایک سرشار انڈور ویکیوم سرکٹ بریکر تیار کرنے والے کی حیثیت سے آگے بڑھاتا ہے۔ ہمارے پرچم بردار پروڈکٹ ، 12 کے وی انڈور اسمارٹ پینل ویکیوم سرکٹ بریکر ، خاص طور پر اے سی تھری فیز پاور سسٹم میں انڈور استعمال کے لئے 50 ہ ہرٹز کی فریکوئنسی اور 12KV.byond اس کی ریٹر وولٹیج کے طور پر تیار کیا گیا ہے۔ سسٹم.کوز لوگو کو جدید ترین حل کے لئے جو اندرونی ویکیوم سرکٹ توڑنے والوں میں وشوسنییتا اور کارکردگی کو نئی شکل دیتے ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

لوگو دلیری کے ساتھ معروف 220KV SF6 ہیوی ڈیوٹی ہائی وولٹیج سرکٹ بریکر سپلائر کے طور پر کھڑا ہے۔ یہ ویکیوم سرکٹ بریکر خاص طور پر درخواستوں کے لئے تیار کیا گیا ہے جو ریٹیڈ آپریٹنگ کرنٹ پر بار بار آپریشن کا مطالبہ کرتے ہیں یا متعدد شارٹ سرکٹ توڑنے والی دھاروں کا شکار مقامات۔ جدید ٹیکنالوجی اور مضبوط ڈیزائن کے ساتھ ، لوگو ہائی وولٹیج سرکٹ توڑنے والوں میں بے مثال وشوسنییتا اور کارکردگی کو یقینی بناتا ہے۔ ہیوی ڈیوٹی ہائی وولٹیج ایپلی کیشنز میں معیارات کو نئی شکل دینے والے زمینی حل کے لئے لوگو کا انتخاب کریں۔ ویکیوم سرکٹ بریکر کے انوکھے فوائد انہیں خاص طور پر ایسے منظرناموں کے لئے موزوں بناتے ہیں جو قابل اعتماد اور بار بار سوئچنگ آپریشنز کا مطالبہ کرتے ہیں۔

اس کے سائیڈ ماونٹڈ ڈیزائن کے ساتھ ، VS1-12 ویکیوم سرکٹ بریکر انڈور ہائی وولٹیج ایپلی کیشنز کی مخصوص ضروریات کو پورا کرنے کے لئے انجنیئر ہے۔ اس کی مضبوط تعمیر اور اعلی کارکردگی کی خصوصیات 12KV میں چلنے والے بجلی کے نظام کے تحفظ اور کنٹرول کو یقینی بنانے کے ل it اسے قابل اعتماد انتخاب بناتی ہیں۔

12KV انڈور اسمارٹ پینل بورڈ ویکیوم سرکٹ بریکر آپریٹنگ ماحولیات

محیطی درجہ حرارت: -10 ℃-+40 ℃

متعلقہ نمی: ایک دن کی اوسط نمی 95 ٪ سے زیادہ نہیں ہونی چاہئے۔ ایک مہینے کی اوسط نمی 90 ٪ سے زیادہ نہیں ہونی چاہئے۔

زلزلے کی شدت: 8 ڈگری سے زیادہ نہیں۔

سنترپت بخارات کا دباؤ ایک دن کا اوسط دباؤ 2.2KPA سے زیادہ نہیں ہونا چاہئے۔ ایک مہینے کا اوسط دباؤ مزید نہیں ہونا چاہئے

تھار 1۔ پیٹ ؛

اونچائی سمندر کی سطح سے اوپر: ≤1000 میٹر (سوائے خصوصی ضروریات کے)

اسے بغیر آگ ، دھماکے ، سنگین گندگی ، اور بغیر جگہوں پر نصب کیا جانا چاہئے

12KV انڈور سمارٹ پینل بورڈ ویکیوم سرکٹ بریکر کی خصوصیات

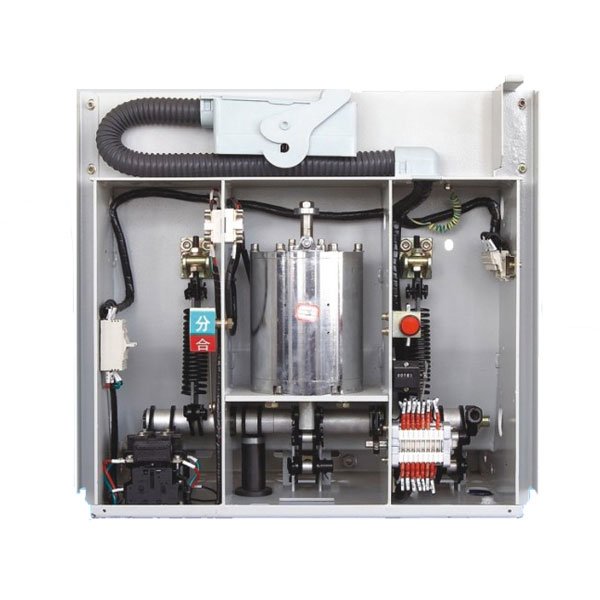

1. وی سی بی کی یہ سیریز آپریٹنگ میکانزم اور وی سی بی باڈی کے لئے مربوط ڈیزائن اور مناسب ، خوبصورت اور کمپیکٹ انتظام کے ساتھ استعمال کی جاتی ہے۔

2. مختلف موسم کی وجہ سے وی سی بی کی یہ سیریز عمودی موصلیت کے گھر کو موافقت پذیر بناتی ہے ، یہ بیرونی عوامل کے ذریعہ ہونے والے نقصان کے خلاف VIS کو مؤثر طریقے سے روک سکتی ہے۔

3. فکسڈ قسم اور واپسی کے قابل دو مختلف انسٹالیشن یونٹ مختلف سوئچ گیئر کے ل different مختلف ضروریات کو پورا کرسکتے ہیں۔

12KV انڈور اسمارٹ پینل بورڈ ویکیوم سرکٹ بریکر کی تصریح

نہیں۔	آئٹم		اکائیوں	پیرامیٹرز
1	ریٹیڈ وولٹیج		کے وی	12
2	موجودہ ریٹیڈ		A	630 ~ 1250	1250	1250
3	ریٹیڈ شارٹ سرکٹ بریکنگ کرنٹ		kA	20	25	31.5
4	ریٹیڈ شارٹ سرکٹ بند ہونے والا موجودہ		kA	50	63	80
5	ریٹیڈ چوٹی موجودہ کا مقابلہ کرتی ہے		kA	50	63	80
6	4S ریٹیڈ شارٹ سرکٹ موجودہ کا مقابلہ کریں		kA	20	25	31.5
7	درجہ بند	1 منٹ پاور فریکوینسی وولٹیج	کے وی	42 (فریکچر 48)
	موصلیت کی سطح	بجلی کا تسلسل وولٹیج کا مقابلہ (چوٹی)		75 (فریکچر 65)
8	ریٹیڈ آپریٹنگ تسلسل			O- 0.3S-Co-180S-Co
9	میکانزم لائف		اوقات	10000
10	ریٹیڈ شارٹ سرکٹ بریکنگ کرنٹ کے افتتاحی اوقات		اوقات	50
11	ریٹیڈ آپریٹر بند وولٹیج (ڈی سی)		V	AC/DC 220،110
12	ریٹیڈ آپریٹر اوپننگ وولٹیج (ڈی سی)		V	AC/DC 220،110
13	کھلے رابطے کے درمیان کلیئرنس		ملی میٹر	11 ± 1
14	اوور ٹریول (اسپرنگ کمپریشن ڈگری سے رابطہ کریں)		ملی میٹر	3.5 ± 0.5
15	تین فیز پوائنٹس ، اچھال کا وقت بند کرنا		MS	≤2
16	بند ہونے کا وقت بند کرنے کا وقت		MS	≤2
17	اوسط افتتاحی رفتار		MS	1.1 ± 0.2
18	اوسط بند کرنے کی رفتار		MS	0.6 ± 0.2
19	افتتاحی	سب سے زیادہ آپریٹنگ وولٹیج	s	.0.05
	وقت	سب سے کم آپریٹنگ وولٹیج		.0.08
20	اختتامی وقت		s	0.1
21	متحرک اور جامد رابطے کو مجموعی موٹائی پہننے کی اجازت ہے		ملی میٹر	3
