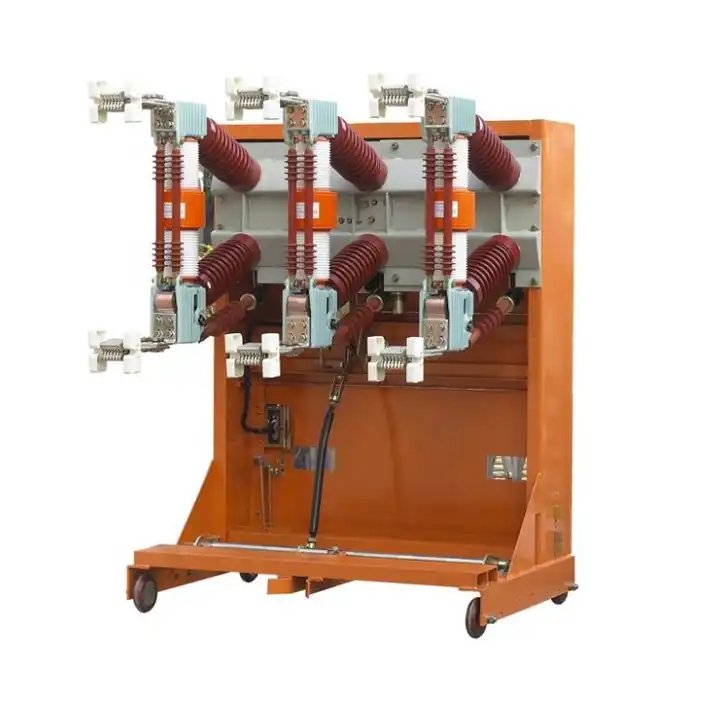

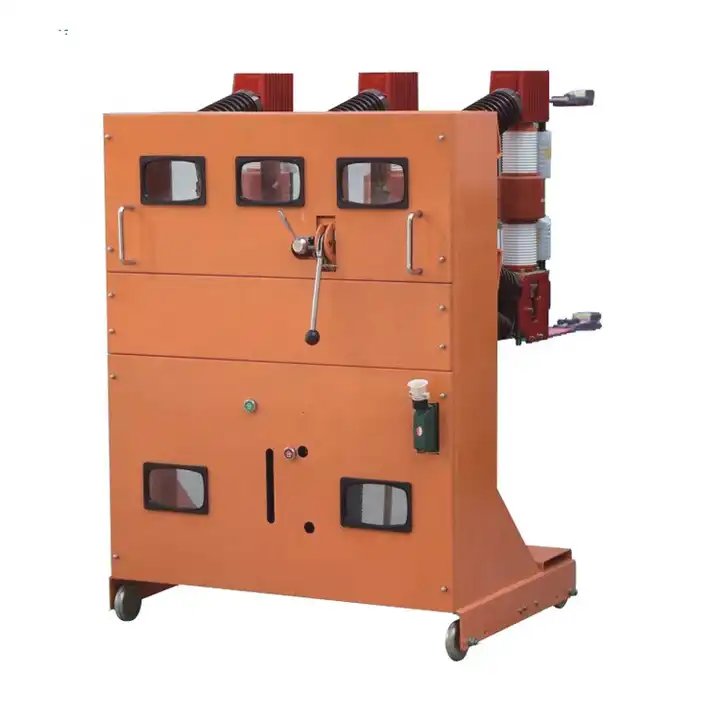

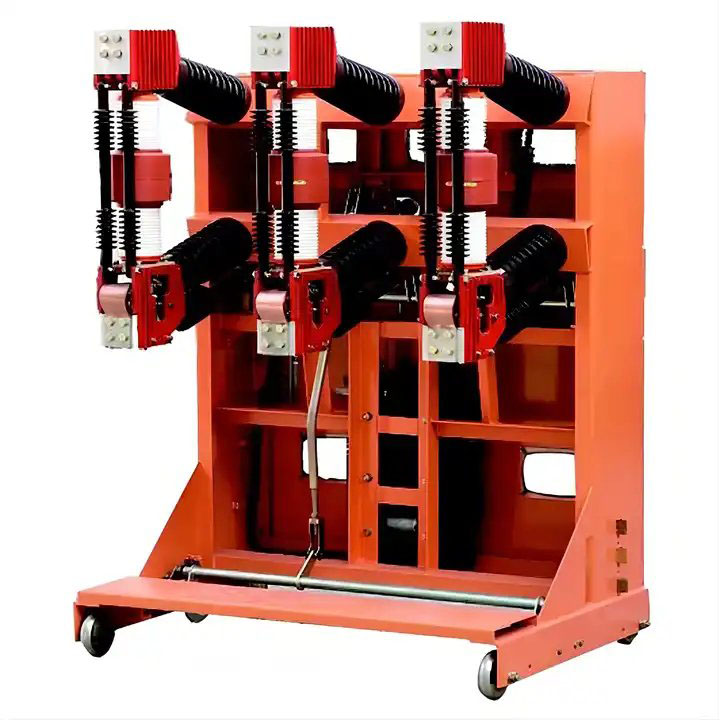

40.5KV آٹومیٹک کلوزنگ ویکیوم سرکٹ بریکر 40.5KV

LiuGao فخر کے ساتھ ایک سرکردہ انڈور ویکیوم سرکٹ بریکر مینوفیکچرر کے طور پر کھڑا ہے، جس میں 40.5KV آٹومیٹک کلوزنگ ویکیوم سرکٹ بریکر 40.5KV—ایک انڈور ہائی وولٹیج الیکٹریکل ڈیوائس ہے جس کی ریٹیڈ وولٹیج 40.5kV، تھری ایچ 50 اے سی پر کام کرتی ہے۔ صنعتی اور کان کنی کے اداروں، سب اسٹیشنز، اور ٹرانسمیشن اور ڈسٹری بیوشن سسٹم کے لیے تیار کردہ، یہ بریکر قابل اعتماد کنٹرول اور تحفظ کی سوئچنگ فراہم کرتا ہے۔ دھات کاری اور الیکٹرک آرک اسٹیل سازی میں ایپلی کیشنز کے لیے اس کی غیر معمولی موزونیت، جہاں بار بار کام کرنا ضروری ہے، اسے الگ کرتا ہے۔ GB 1984-89 "AC ہائی وولٹیج سرکٹ بریکر" کے معیار کے مطابق، LiuGao آپ کو جدید ترین حلوں کا تجربہ کرنے کی دعوت دیتا ہے جو انڈور ویکیوم سرکٹ بریکرز میں قابل اعتماد اور کارکردگی کو نئے سرے سے واضح کرتے ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

LiuGao ایک وقف شدہ انڈور ویکیوم سرکٹ بریکر بنانے والے کے طور پر کھڑا ہے، ZN23-40.5 ویکیوم سرکٹ بریکرز انڈور ہائی وولٹیج پاور ڈسٹری بیوشن ڈیوائسز ہیں جو 40.5kV کے ریٹیڈ وولٹیج کے لیے ڈیزائن کیے گئے ہیں اور تین فیز AC 50Hz پر کام کرتے ہیں۔ انہیں بغیر کسی رکاوٹ کے JYN1-35 اور GBC-35 سوئچ گیئر کے ساتھ مربوط کیا جا سکتا ہے۔ یہ سرکٹ بریکر پاور پلانٹس اور سب سٹیشن جیسی سہولیات میں بجلی کی ترسیل اور تقسیم کے نظام کو کنٹرول کرنے اور ان کی حفاظت کے لیے موزوں ہیں۔ خاص طور پر، وہ بار بار کام کرنے والی ایپلی کیشنز میں مہارت رکھتے ہیں، جیسے کہ دھات کاری اور آرک سٹیل کی صنعتوں میں۔

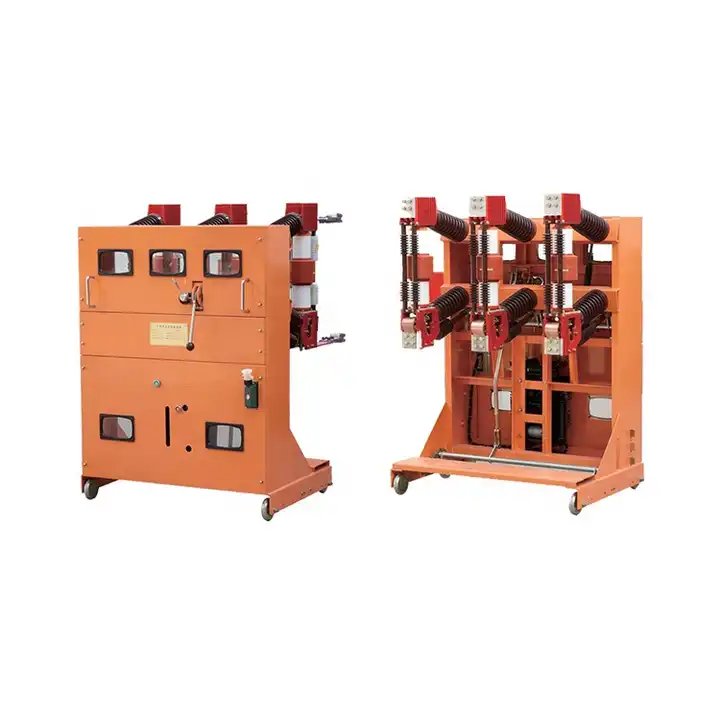

ہینڈ کارٹ قسم کے ڈیزائن کی خاصیت کے ساتھ، ZN23-40.5 ویکیوم سرکٹ بریکرز آسان دیکھ بھال کے لیے ایک سوچے سمجھے ڈھانچے پر فخر کرتے ہیں۔ وہ یا تو CD10-Ⅱ الیکٹرو میگنیٹک آپریٹنگ میکانزم یا CT19-BN اسپرنگ آپریٹنگ میکانزم سے لیس ہیں۔ یہ بریکرز خاص طور پر ہائی وولٹیج سوئچ گیئر جیسے GBC-40.5، JYN1-40.5، اور دیگر اعلی الماریوں میں تنصیب کے لیے بنائے گئے ہیں۔

40.5KV آٹومیٹک کلوزنگ ویکیوم سرکٹ بریکر 40.5KV آپریٹنگ ماحول

1. محیطی ہوا کے درجہ حرارت کی اوپری حد +40"C سے زیادہ نہیں ہے، اور نچلی حد -10°C سے کم نہیں ہے (-30°C پر اسٹوریج اور نقل و حمل کی اجازت ہے):

2. ان علاقوں میں جہاں اونچائی 1000m سے زیادہ نہیں ہے، جب پروڈکٹ کو 7.2kV سسٹم میں استعمال کیا جاتا ہے، قابل اطلاق اونچائی کو 3000m تک بڑھایا جا سکتا ہے۔

3. رشتہ دار نمی: روزانہ اوسط 95٪ سے زیادہ نہیں ہے، اور ماہانہ اوسط 90٪ سے زیادہ نہیں ہے؛

4. سیر شدہ بخارات کا دباؤ: یومیہ اوسط قدر 2.2x 103MPa سے زیادہ نہیں ہے، ماہانہ اوسط قدر 1.8x 103MPa سے زیادہ نہیں ہے، اور نمی کی مدت کے دوران درجہ حرارت میں تیزی سے کمی آنے پر گاڑھا ہونا ہو سکتا ہے۔

5. تنصیب کی جگہ متواتر پرتشدد کمپن سے پاک ہونی چاہیے۔

6. ارد گرد کی ہوا کو سنکنرن یا آتش گیر گیسوں اور پانی کے بخارات سے نمایاں طور پر آلودہ نہیں ہونا چاہیے۔

7. تنصیب کی جگہ کو خشک اور صاف رکھا جانا چاہیے۔

8. زلزلے کی شدت 8 ڈگری سے زیادہ نہیں ہونی چاہیے۔

40.5KV آٹومیٹک کلوزنگ ویکیوم سرکٹ بریکر 40.5KV تفصیلات

نہیں.	آئٹم	یونٹ	ڈیٹا
1	وولٹیج کی درجہ بندی	Kv	40.5
2	شرح شدہ موصلیت (1 منٹ پاور فریکوئنسی وولٹیج کا سامنا)	Kv	95
3	شرح شدہ موصلیت (ریٹیڈ لائٹننگ امپلس وولٹیج کا سامنا)	A	185
4	شرح شدہ تعدد	ہرٹز	50
5	موجودہ درجہ بندی	A	630/1250/1600/2000/2500
6	شرح شدہ شارٹ سرکٹ بریک کرنٹ	دی	25 / 31.5
7	موجودہ کو برداشت کرنے والی چوٹی کی درجہ بندی	دی	63/80
8.a	شرح شدہ شارٹ سرکٹ کرنٹ	دی	63/80
8.b	شرح شدہ شارٹ سرکٹ کرنٹ بریکنگ ٹائمز	t	20
9	بریکنگ ٹائم	MS	≤80
10	درجہ بند تھرمل اسٹیبلائزیشن ٹائم	s	4
11	آپریشنز کی شرح شدہ ترتیب	/	O-0.3s-CO-180s-CO
12	ریٹیڈ آپریٹنگ وولٹیج	V	AC110/AC 220/DC110/DC 220
13	بند ہونے اور کھولنے والی کوائل کے کام کرنے والے کرنٹ کی درجہ بندی	/	1.05(110V) / 0.96(220V)
14	فیز سینٹر کا فاصلہ	ملی میٹر	300±1.5 / 380±1.5 / 440±1.5
15	روابط کی قابل اجازت لباس موٹائی	ملی میٹر	≤3
16	ہر مرحلے کے لیے مین سرکٹ مزاحمت	mΩ	80
17	مکینیکل لائف ٹائم	F	10000

نہیں.	آئٹم	یونٹ	ڈیٹا
1	رابطہ فاصلہ	ملی میٹر	20±2
2	overtravel	ملی میٹر	4±1
3	بند ہونے کی اوسط رفتار	MS	0.6±0.2
4	کھلنے کی اوسط رفتار	MS	1.6±0.3
5	بند ہونے کا وقت	MS	50~85
6	افتتاحی وقت	MS	40~85
7	رابطہ باؤنس کا وقت بند ہو رہا ہے۔	MS	≤3
8	مختلف مراحل میں تین فیز بند اور کھلنا	MS	≤2
9	بفر اسٹروک	ملی میٹر	17
