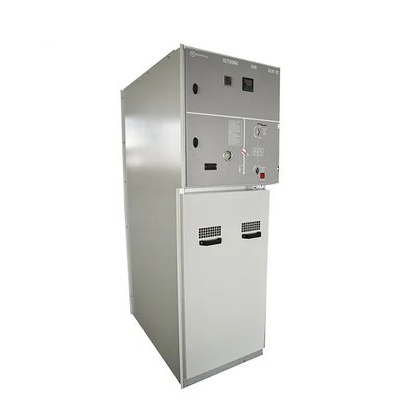

12KV رنگ مین یونٹ سوئچ گیئر پینل

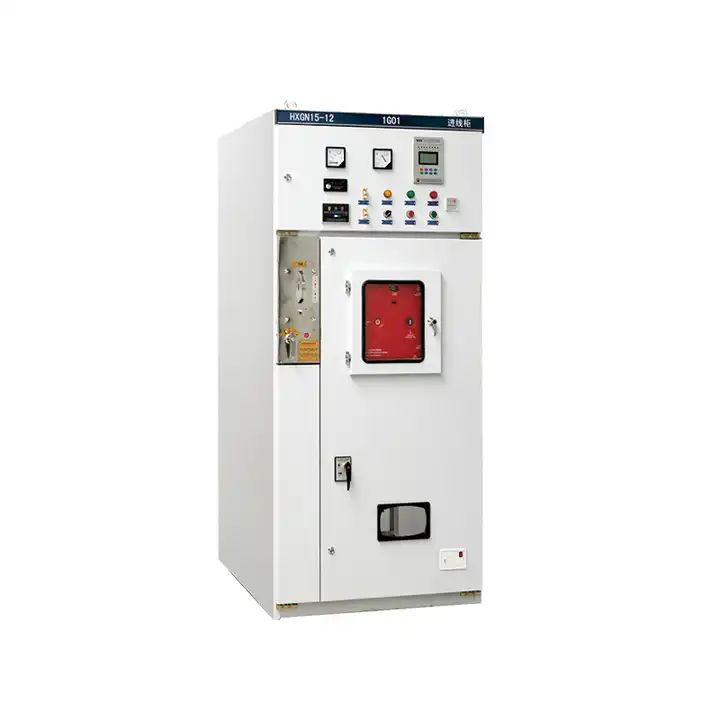

Liugao کے ذریعہ تیار کردہ 12KV رنگ مین یونٹ سوئچ گیئر پینل۔ HXGN15-12 دھاتی پہنے ہوئے رنگ مین یونٹ سوئچ گیئر، ذہین قسم کا، 12kV کے ریٹیڈ وولٹیج کے ساتھ تھری فیز AC سسٹم میں ایپلی کیشن کے لیے ڈیزائن کیا گیا ہے، جس کی ریٹیڈ فریکوئنسی 50Hz ہے۔ ، اور 630A کا درجہ بند کرنٹ۔ یہ رنگ نیٹ ورک بجلی کی فراہمی اور ریڈی ایشن ٹرمینل پاور سپلائی کے مقصد کو پورا کرتا ہے، خاص طور پر کیبل لائن سیکشنلائزنگ اور برانچ کنکشن کے منظرناموں میں۔ سوئچ گیئر SF6 گیس انسولیٹنگ ملٹی لوپ پاور یونٹ اور فیڈر ٹرمینل ڈیوائس سے لیس ہے۔ (FTU) کوریا سے درآمد کیا گیا ہے۔ خاص طور پر، اس میں ریموٹ سگنلنگ، ٹیلی میٹری، ریموٹ کنٹرول، اور فالٹ کرنٹ کا پتہ لگانے جیسے جدید فنکشنز شامل ہیں۔ بنیادی طور پر ڈسٹری بیوشن آٹومیشن سسٹم کے طور پر استعمال کیا جاتا ہے، یہ سٹی پاور سپلائی لوڈ سنٹرز اور کیبل سپلائی ایپلی کیشنز کے لیے فائدہ مند ثابت ہوتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

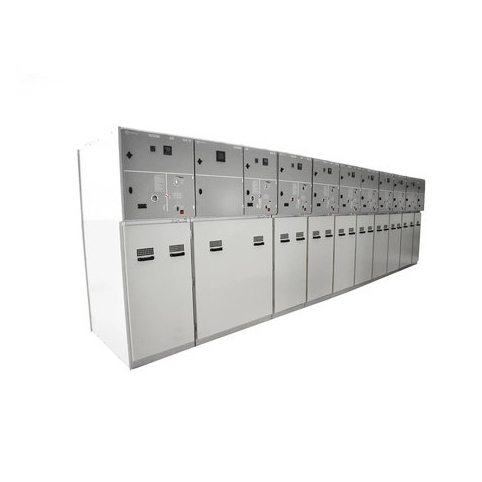

Liugao، ایک معروف ہائی وولٹیج سوئچ گیئر فراہم کنندہ، کابینہ کا فریم ورک ایک اسمبلی کی قسم کا ہے، جو استحکام، قابل اعتماد اور آسان اسمبلی پیش کرتا ہے۔ یہ ایک رنگ نیٹ یونٹ کے طور پر ترتیب دینے کے لیے کافی ورسٹائل ہے اور کنکشن کے مختلف طریقوں کو سپورٹ کرتا ہے۔

سائز میں کومپیکٹ، ہلکا پھلکا، چھوٹے فٹ پرنٹ کے ساتھ، اور انسٹال کرنے میں آسان، رنگ مین یونٹ اپنے ڈیزائن میں کارکردگی اور سادگی کو ترجیح دیتا ہے۔

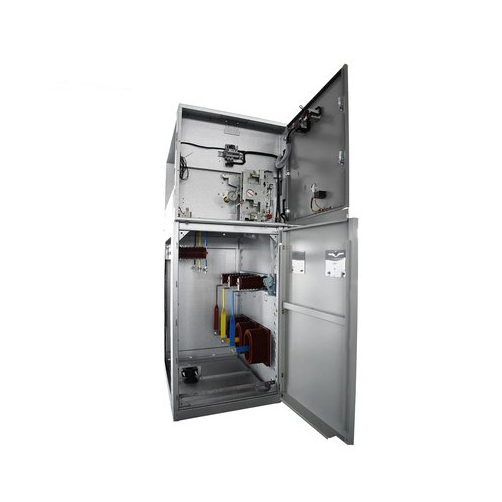

یونٹ میں علیحدہ باربر، سوئچ اور کنٹرول رومز ہیں، جن میں سے ہر ایک کو محفوظ حالت میں رکھا گیا ہے۔ آپریٹرز اور دیکھ بھال کرنے والے کارکنوں کی ذاتی حفاظت کو یقینی بنانے کے لیے کابینہ اور اس کے اجزاء دونوں کو احتیاط سے بنیاد بنایا گیا ہے۔

رِنگ مین یونٹ FN12-12D اور FN25-12D لوڈ سوئچز کے ساتھ مطابقت رکھتا ہے، جو اس کی ترتیب میں لچک اور موافقت فراہم کرتا ہے۔

ایک جدید اور قابل بھروسہ مکینیکل انٹر لاک سسٹم کے ساتھ، یہ یونٹ فائیو اینٹی پروٹیکشن کے سخت تقاضوں کو پورا کرتا ہے، اس کے آپریشن میں بہتر حفاظت اور تحفظ کو یقینی بناتا ہے۔

12KV رنگ مین یونٹ سوئچ گیئر پینل آپریٹنگ ماحول

1. ہوا کا درجہ حرارت: زیادہ سے زیادہ درجہ حرارت: +40℃؛ کم از کم درجہ حرارت: -35℃

2. نمی: ماہانہ اوسط نمی 95%؛ روزانہ اوسط نمی 90%

3. سطح سمندر سے اونچائی: زیادہ سے زیادہ تنصیب کی اونچائی: 2500m

4. محیطی ہوا بظاہر سنکنرن اور آتش گیر گیس، بخارات وغیرہ سے آلودہ نہیں ہوتی۔

5. متواتر پرتشدد جھٹکا نہیں۔

12KV رنگ مین یونٹ سوئچ گیئر پینل کی خصوصیات

اس یونٹ کے انکلوژر، دروازے اور اوپری چیمبر کو مکمل سپرے پروسیسنگ سے گزرنا پڑتا ہے، جس سے حفاظتی اور یکساں تکمیل کو یقینی بنایا جاتا ہے۔ تمام الماریوں میں ایک مرکزی گراؤنڈنگ بس بار موجود ہے جو کیبنٹ کے قریب قریبی رابطے کی سہولت فراہم کرتا ہے۔ دھاتی اجزاء، بشمول گراؤنڈنگ سوئچز اور انٹر لاکنگ پارٹس، احتیاط سے گراؤنڈنگ بس بار سے جڑے ہوئے ہیں۔ تسلسل کو یقینی بنانے کے لیے پیچ کے ذریعے جڑے حصوں کے درمیان تانبے کی چوٹی کے کنکشن لگائے جاتے ہیں۔

گیس کے اخراج کا انتظام کرنے اور اندرونی جلنے والے آرکس کو روکنے کے لیے، کیبنٹ کے پچھلے حصے میں پریشر ریلیف ڈور لگایا جاتا ہے۔ اوپری بورڈ کو پیچ کے ساتھ محفوظ طریقے سے طے کیا گیا ہے، جس سے بس کنکشن کے لیے اسے باہر سے آسانی سے کھولا جا سکتا ہے۔ اوپری معاون آلات چیمبر ٹرمینلز اور دیگر اجزاء کی تنصیب کے لیے لچک پیش کرتا ہے۔ چھوٹے چیمبر کو بلند کرکے، ریلے تحفظ کو مؤثر طریقے سے حاصل کیا جا سکتا ہے۔

خاص طور پر، لوڈ بریک سوئچ اور گراؤنڈنگ سوئچ ایک بلاک قسم کے انٹر لاک کا استعمال کرتے ہیں، جبکہ گراؤنڈنگ سوئچ اور دروازہ زبردستی انٹر لاک کا استعمال کرتے ہیں۔ قدموں کی ایک مخصوص ترتیب کے بعد—دروازہ بند کرنا، گراؤنڈنگ سوئچ آن کرنا، اور لوڈ بریک سوئچ کو بند کرنا—خودکار انٹر لاک حاصل کیا جاتا ہے۔ یہ ترتیب وار آپریشن خرابیوں کو روکنے اور نظام کی مجموعی حفاظت کو بڑھانے کے لیے کام کرتا ہے۔

12KV رنگ مین یونٹ سوئچ گیئر پینل کی تفصیلات

نہیں.	آئٹم		یونٹ	پیرامیٹر
1	زیادہ سے زیادہ سسٹم وولٹیج		kV	12	15	24	40.5
1	وولٹیج کی درجہ بندی		kV	7.2، 11	13.8، 15	17.5، 20، 22	30، 33، 36
2	موجودہ درجہ بندی		A	630/1250
3	شرح شدہ تعدد		ہرٹز	50/60
4	1 منٹ پاور فریکوئنسی وولٹیج کا مقابلہ کرتی ہے۔	فیز ٹو فیز، فیز ٹو زمین	kV	42	48	55	85
		فریکچر	kV	48	55	65	95
5	بجلی کا تسلسل وولٹیج کو برداشت کرتا ہے۔	فیز ٹو فیز، فیز ٹو زمین	kV	75	90	125/150	170
		فریکچر	kV	85	105	150/160	185
6	مختصر وقت کرنٹ کا مقابلہ کریں۔	مین سرکٹ	کے اے	25/2 سیکنڈ
		ارتھنگ سرکٹ	کے اے	25/2 سیکنڈ
7	شرح شدہ کرنٹ کا مقابلہ (چوٹی)		کے اے	63			50
8	شرح شدہ منتقلی کرنٹ		A	1300-1700
9	شرح شدہ لوڈ سرکٹ کرنٹ بناتا ہے۔		A	630
10	شرح شدہ کیبل (لائن) چارجنگ بریکنگ کرنٹ		A	اکتوبر 50
11	کوئی لوڈ ٹرانسفارمر بریک کرنٹ نہیں ہے۔		A	20
12	ارتھنگ فالٹ میں کیبل چارج بریک کرنٹ		A	100			80
13	شرح شدہ شارٹ سرکٹ بریکنگ کرنٹ (چوٹی)		کے اے	20
14	شرح شدہ شارٹ سرکٹ کرنٹ (چوٹی)		کے اے	63			50
15	تحفظ کی سطح			IP4X
16	لوڈ بریک سوئچ کی زندگی		اوقات	5000
17	Earthing سوئچ کی زندگی		اوقات	5000
