33KV MV HV میڈیم لو ہائی وولٹیج الیکٹرک سوئچ گیئر

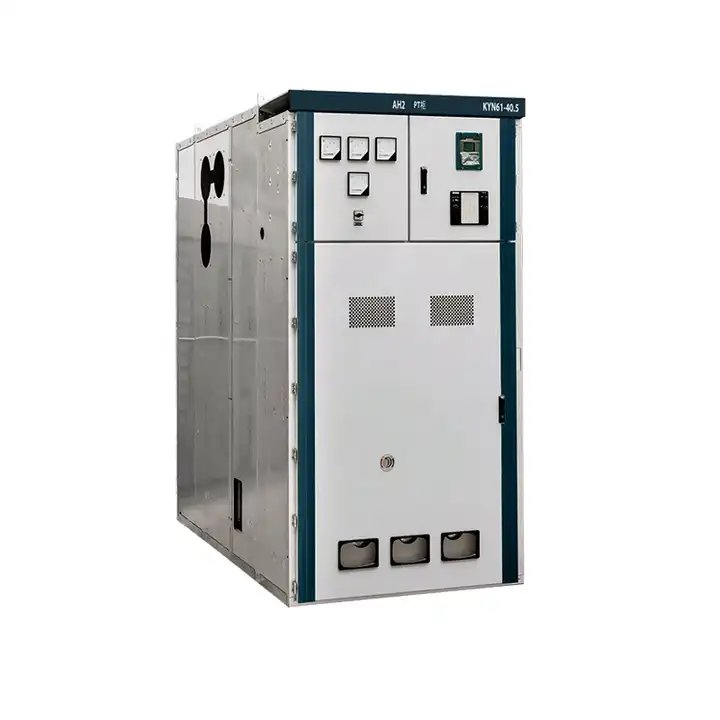

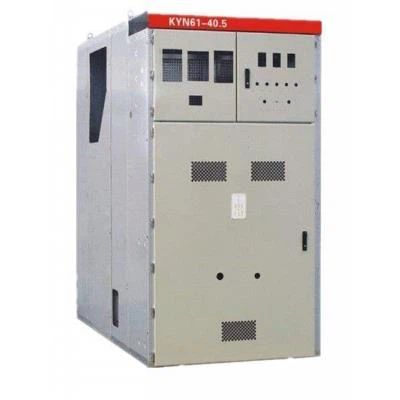

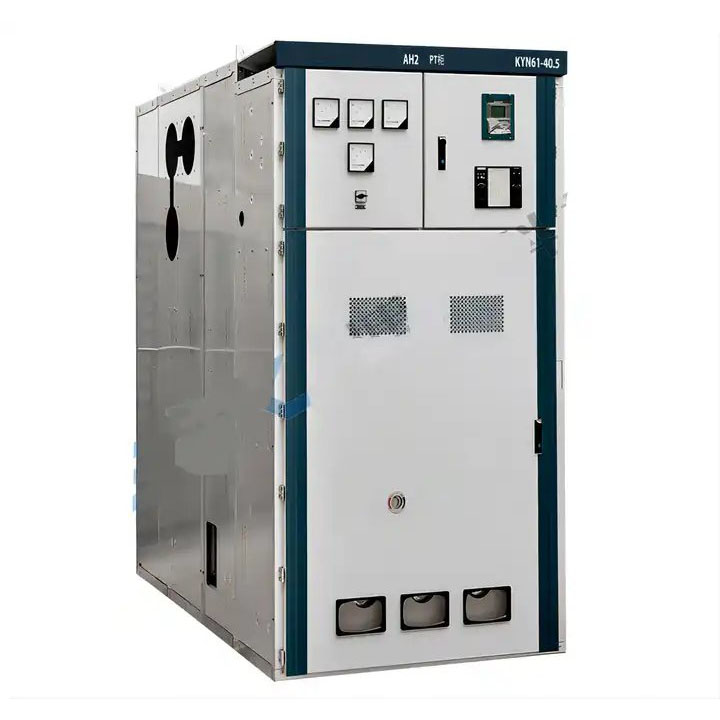

LiuGao ایک پیشہ ور سیلز 33KV MV HV میڈیم لو ہائی وولٹیج الیکٹرک سوئچ گیئر بنانے والا ہے۔ KYN 61-40.5 ایئر انسولیٹڈ ہائی وولٹیج سوئچ گیئر ایک قسم کا دھاتی بند سوئچ گیئر ہے، جس میں 40.5kV کی شرح شدہ وولٹیج ہے۔ یہ دھات سے منسلک آلات کے لیے GB3906-06 کے قومی معیار پر پورا اترتا ہے۔ یہ بنیادی طور پر دو حصوں پر مشتمل ہوتا ہے، باڈی سوئچ - ہینڈ کارٹ ویکیوم سرکٹ بریکر سیٹ کریں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

Liugao ایک 33KV MV HV میڈیم لو ہائی وولٹیج الیکٹرک سوئچ گیئر فراہم کنندہ ہے۔ KYN61-40.5، ایک AC دھات سے منسلک سوئچ گیئر، اندرونی تنصیبات کے لیے تیار کردہ ایک جامع ایئر انسولیٹڈ HV سوئچ گیئر حل پیش کرتا ہے۔ یہ عالمی سطح پر اعلیٰ آپریشنز کے لیے تیار کردہ، اعلی حفاظت کو یقینی بناتا ہے۔ 40.5kV کا ریٹیڈ وولٹیج، دھات سے منسلک آلات کے لیے قومی معیار GB3906-06 کو پورا کرتا ہے۔

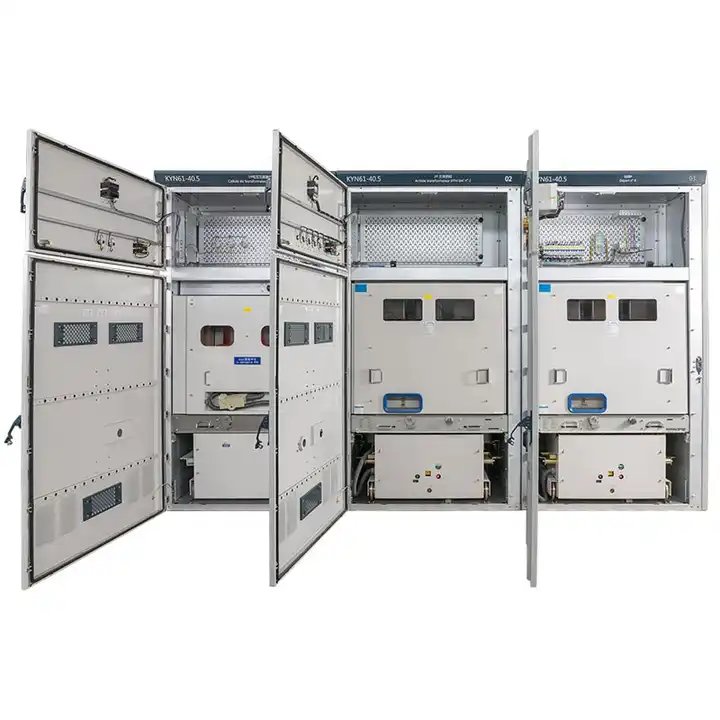

یہ جدید سوئچ گیئر دو لازمی اجزاء پر مشتمل ہے: سوئچ گیئر باڈی اور درمیانی سیٹ ہینڈ کارٹ ویکیوم سرکٹ بریکر۔ سوئچ گیئر باڈی، چار آزاد الماریوں میں منقسم ہے — ویکیوم سرکٹ بریکر کیبنٹ، کیبل کیبنٹ، اور ریلے گیج کیبنٹ — لچک اور استعداد فراہم کرتی ہے۔ خاص طور پر 50Hz کی ریٹیڈ فریکوئنسی کے ساتھ تھری فیز AC پاور سسٹمز کے لیے ڈیزائن کیا گیا ہے، یہ لائنوں کو مہارت سے کنٹرول کرتا ہے، حفاظت کرتا ہے اور ان کا معائنہ کرتا ہے، خاص طور پر ان علاقوں میں جہاں اکثر آپریشن ہوتے ہیں۔

حفاظت، وشوسنییتا، پیداواری صلاحیت اور کارکردگی کا وعدہ کرتے ہوئے، دھات سے منسلک یہ سوئچ گیئر اندرونی تنصیبات کے لیے موزوں ہے، جس میں دھات کی چادر اور زندہ حصوں کو الگ تھلگ کیا گیا ہے۔ اس کے ماڈیولر ڈیزائن کو دیکھتے ہوئے، کسی بھی ایپلیکیشن کے لیے اجزاء کا انتخاب آسانی سے حسب ضرورت ہے۔ رسائی کو ترجیح دی جاتی ہے، تمام کمپارٹمنٹ سامنے سے قابل رسائی ہونے کے لیے بنائے گئے ہیں۔ سوئچ کیبنٹ کے سامنے سے تنصیب، آپریشن اور دیکھ بھال کے کام آسانی سے کیے جا سکتے ہیں۔

خاص طور پر صارف دوست، ہمارا AC دھات سے منسلک سوئچ گیئر آسان دیکھ بھال کو یقینی بناتا ہے اور متنوع صنعتی سہولیات، بجلی کی پیداوار، اور ترسیل کی سہولیات میں قابل اطلاق تلاش کرتا ہے، جو اس کی موافقت اور بھروسے کی عکاسی کرتا ہے۔

33KV MV HV میڈیم کم ہائی وولٹیج الیکٹرک سوئچ گیئر آپریٹنگ ماحول

1. محیطی درجہ حرارت: اوپری حد + 40 ℃، اور 24 گھنٹے کے اندر ماپا جانے والی اوسط قدر 35 ℃، کم حد - 10 ℃ سے زیادہ نہیں ہے۔

2. اونچائی: سطح سمندر سے 1000m سے زیادہ نہیں۔

3. متعلقہ درجہ حرارت: یومیہ اوسط قدر 95% سے زیادہ نہیں ہوگی، اور ماہانہ اوسط قدر 90% سے زیادہ نہیں ہوگی۔

4. زلزلے کی شدت: ≤ 8 ڈگری۔

5. پانی کی بھاپ کا دباؤ: یومیہ اوسط قیمت 2.2kpa سے زیادہ نہیں ہوگی، اور ماہانہ اوسط قدر 1.8kpa سے زیادہ نہیں ہوگی

6. ارد گرد کا ماحول: آگ کے بغیر مقامات، دھماکے، سنگین آلودگی، کیمیائی سنکنرن اور شدید کمپن۔

33KV MV HV میڈیم لو ہائی وولٹیج الیکٹرک سوئچ گیئر کی تفصیلات

آئٹم	یونٹ	پیرامیٹرز
وولٹیج کی درجہ بندی	KV	36	40.5
شرح شدہ تعدد	ہرٹز	50
موجودہ درجہ بندی	A	630 1250 1600 2000 2500 3150
برانچ بس بار ریٹیڈ کرنٹ	A	630 1250 1600 2000 2500 3150
مین بس بار ریٹیڈ کرنٹ	A	630 1250 1600 2000 2500 3150
1 منٹ پاور فریکوئنسی وولٹیج کا مقابلہ کرتی ہے۔	KV	70	95
وولٹیج کو برداشت کرنے والی لائٹننگ امپلس	kV	170	185
ریٹیڈ شارٹ ٹائم برداشت کرنٹ (4s)	کے اے	16/20/25/31.5/40
شرح شدہ شارٹ سرکٹ بریک کرنٹ (چوٹی)	کے اے	40/50/63/80/100
کنٹرول سرکٹ کے لیے شرح شدہ وولٹیج	V	DC110، DC220، AC220
