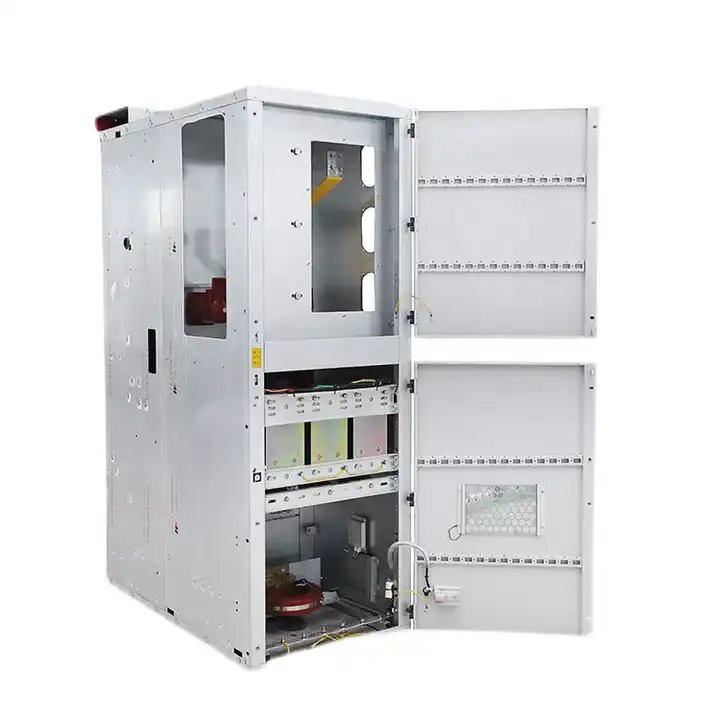

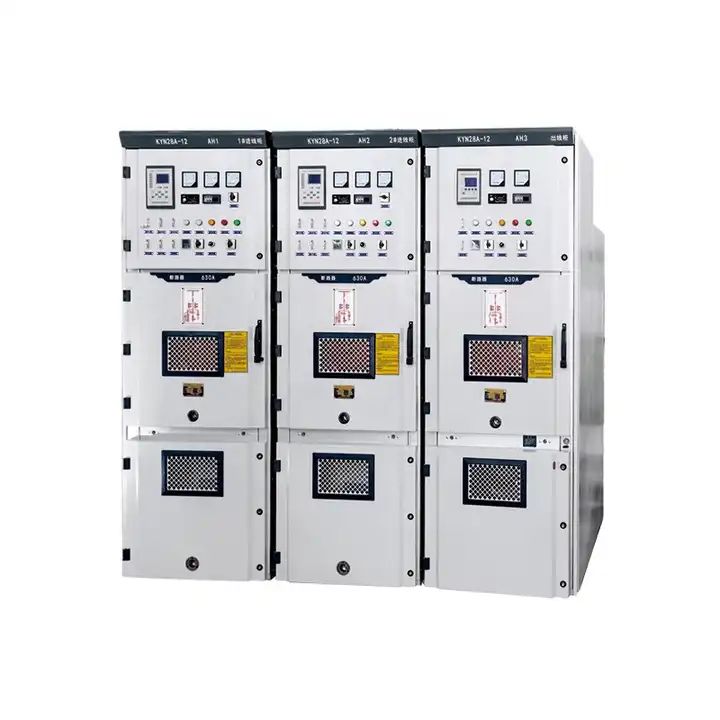

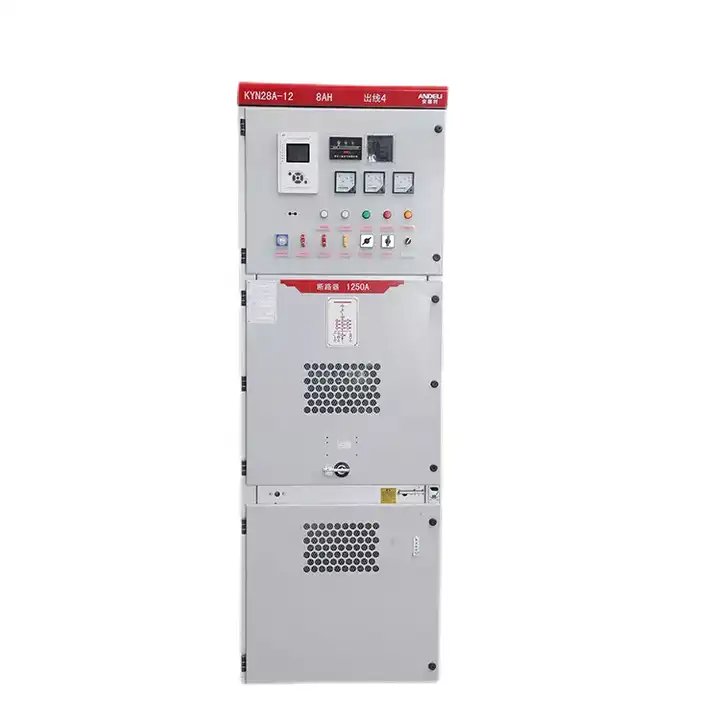

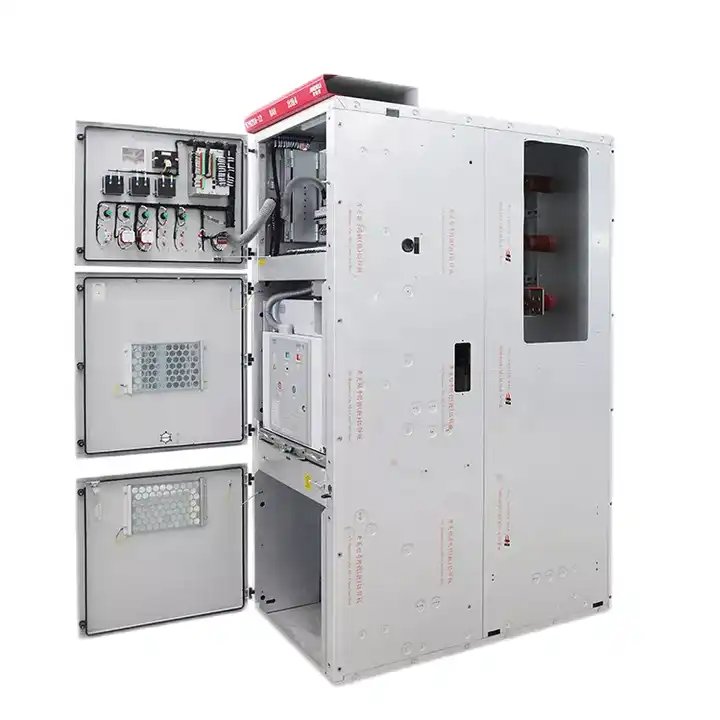

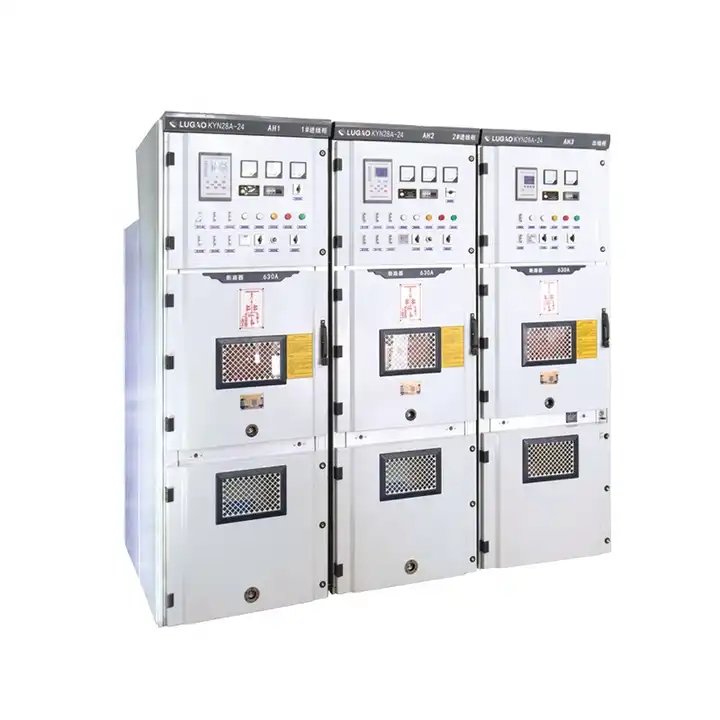

بکتر بند ہٹانے کے قابل AC میٹل سے منسلک سوئچ گیئر 33KV

لیو گاو فخر کے ساتھ ایک خصوصی آرمرڈ ریموویبل اے سی میٹل انکلوزڈ سوئچ گیئر 33KV مینوفیکچرر کے طور پر کھڑا ہے۔ ہمارا آرمرڈ ریموویبل اے سی میٹل انکلوزڈ سوئچ گیئر 33KV، جسے سوئچ گیئر کہا جاتا ہے، 3.6-12 کلووولٹ ایک سنگل بار اور سپورٹ 3.6-12 کے اندر کام کرتا ہے۔ سنگل بس بار سب سیکشن سسٹم۔ یہ جامع بجلی کی تقسیم کا سامان پاور پلانٹس، چھوٹے اور درمیانے درجے کے جنریٹر پاور ٹرانسمیشن، صنعت اور کان کنی سے بجلی کی تقسیم کے ساتھ ساتھ الیکٹریکل انڈسٹری کے نظاموں میں دوسرا ٹرانسفارمر سب اسٹیشن، الیکٹرک ٹیک اوور، پاور ٹرانسمیشن میں سہولت فراہم کرتا ہے۔ ، اور بڑے پیمانے پر ہائی پریشر موٹر شروع ہو رہی ہے۔ کنٹرول، حفاظت اور نگرانی کے لیے انجنیئر کردہ، یہ سوئچ گیئر IEC298 اور GB3906 کے معیارات پر پورا اترتا ہے۔ یہ بریکر کو نادانستہ چارج دھکیلنے اور کھینچنے، بریکر کو کھولنے اور بند کرنے، موصلیت کی خرابیوں، اور گراؤنڈ کے ذریعے بریکر کو بند کرنے کی روک تھام کو یقینی بناتا ہے۔ سوئچ۔ اس کے علاوہ، یہ سوئچ کے انٹر لاک کو کھولنے سے روکتا ہے جب یہ غلطی سے انرجی ہو جاتا ہے۔ VSI ویکیوم سرکٹ بریکرز اور ABB کارپوریشن کے VD4 ویکیوم سرکٹ بریکرز دونوں کے ساتھ ہم آہنگ، یہ سوئچ گیئر پاور ڈسٹری بیوشن کے قابل اعتماد حل کے طور پر اعلی کارکردگی کی مثال دیتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

Liugao ایک بکتر بند ہٹانے کے قابل AC میٹل سے منسلک سوئچ گیئر 33KV سپلائر ہے۔ سوئچ کا سامان GB3906-91 میٹل آرمرنگ سیل سوئچ آلات کے مطابق ڈیزائن کیا گیا ہے۔ ریکٹیفائر باڈی کیبنٹ باڈی اور درمیان میں رکھے ہوئے ڈرا آؤٹ پارٹس (یعنی ہینڈ کارٹ) سے بنی ہوتی ہے۔ چارٹر 1 دیکھیں۔ کابینہ کو چار الگ الگ کمروں میں تقسیم کیا گیا ہے، بیرونی کورنگ پروٹیکشن گریڈ IP4X ہے، جب ہر ایک چھوٹا کمرہ اور سرکٹ بریکر کھولا جاتا ہے تو پروٹیکشن گریڈ IP2X ہوتا ہے۔ یہ inlet، آؤٹ لیٹ لائن، کیبل کے inlet، آؤٹ لیٹ لائن اور دیگر فنکشن پلان کو معطل کر سکتا ہے۔ ترتیب دینے اور یکجا کرنے کے بعد، یہ بجلی کی تقسیم کے آلات کی ہر قسم کی منصوبہ بندی بن سکتی ہے۔ یہ سوئچ کا سامان سامنے سے نصب اور برقرار رکھا جا سکتا ہے، اس لیے یہ دوہری ترتیب کو پیچھے سے پیچھے بنا سکتا ہے اور دیوار کے خلاف نصب کیا جا سکتا ہے، سوئچ کے سامان کی حفاظت اور لچک کو بہتر بنا کر اور قبضے والے علاقے کا بھرپور استعمال کر سکتا ہے۔

بکتر بند ہٹانے کے قابل AC دھات سے منسلک سوئچ گیئر 33KV آپریٹنگ ماحول

1. عام حالت

a ارد گرد ہوا کا درجہ حرارت:- 10℃～+40℃

ب اونچائی: 1000M

c متعلقہ ماحول کی نمی: روزانہ رشتہ دار نمی کی اوسط 95٪ سے زیادہ نہیں ہے، ماہانہ نسبتا نمی کی اوسط 90٪ سے زیادہ نہیں ہے

ڈی زلزلہ: شدت 8 ڈگری سے زیادہ نہیں ہے۔

e آس پاس کی ہوا بغیر سنکنرن یا آتش گیر گیس یا پانی کے بخارات کے۔

f بہت زیادہ گندگی اور باقاعدہ شدید کمپن کے بغیر، شدید حالت میں، شدت پہلی قسم کی ضرورت کو پورا کرتی ہے۔

2. خصوصی کام کے حالات

* جب اسے GB3906 میں طے شدہ عام ماحولیاتی حالت سے باہر استعمال کیا جاتا ہے، تو صارف کو تیاری سے مشورہ کرنا چاہیے۔

بکتر بند ہٹانے کے قابل AC دھات سے منسلک سوئچ گیئر 33KV خصوصیات

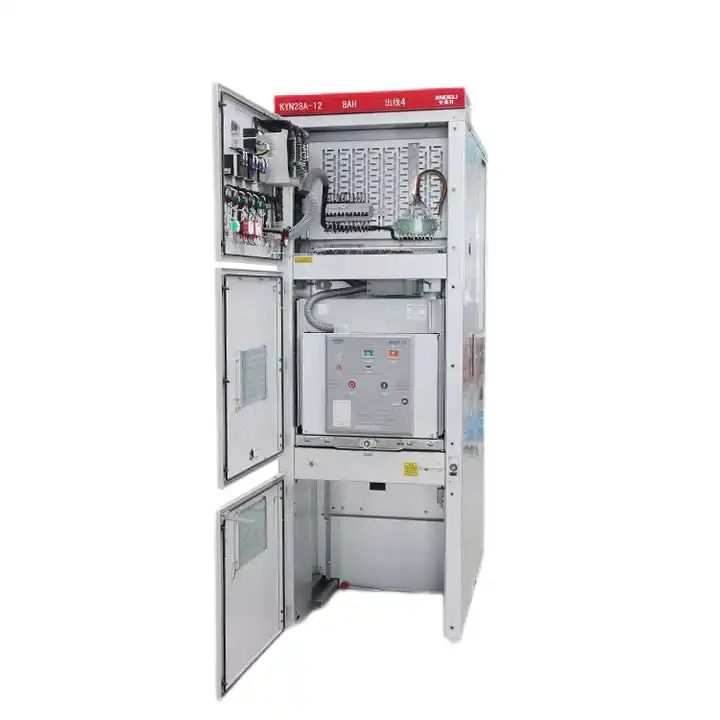

ہینڈ کارٹ کا فریم ورک سی این سی مشین ٹول اور ریوٹ ویلڈنگ کے جلوس کے ذریعے اسٹیل شیٹ سے بنا ہے۔ ایپلی کیشن کے مطابق، ہینڈ کارٹس کو سرکٹ بریکر ہینڈ کارٹ، وولٹیج ٹرانسفارمر ہینڈ کارٹ، الگ تھلگ ہینڈ کارٹ اور میٹرنگ ہینڈ کارٹ وغیرہ میں تقسیم کیا جا سکتا ہے۔ اسی تفصیلات کے ہینڈ کارٹس کو آسانی سے تبدیل کیا جا سکتا ہے۔ کیبنٹ میں، ہینڈ کارٹ کی الگ تھلگ پوزیشن، ٹیسٹنگ پوزیشن اور آپریٹنگ پوزیشن ہوتی ہے، جن میں سے ہر ایک کو لوکیشن ڈیوائس کے ساتھ ڈیزائن کیا گیا ہے تاکہ یہ یقین دہانی کرائی جا سکے کہ ہینڈ کارٹ اوپر دی گئی پوزیشنوں پر آسانی سے حرکت نہیں کر سکتا، جبکہ حرکت کرنے کے لیے انٹر لاک کو کھلا ہونا ضروری ہے۔ ہاتھ کی ٹوکری

بس کو ایک سوئچ کیبنٹ سے دوسرے میں لے جایا جاتا ہے اور برانچ بس کے ذریعے جامد رابطہ باکس کے ساتھ طے کیا جاتا ہے۔ موٹی برانچ بس بولٹ کے ذریعے جامد کانٹیکٹ باکس اور مین بس سے جڑی ہوتی ہے، کسی دوسرے لائن کلیمپ یا انسولیٹر کی ضرورت نہیں ہوتی۔ جب کلائنٹس یا پروجیکٹ کی خاص مانگ ہوتی ہے، تو بس بار پر جڑنے والے بولٹ کو موصلیت اور اختتامی ٹوپی کے ساتھ سمیٹا جا سکتا ہے۔ جب بس سوئچ کیبنٹ کے چکر سے گزرتی ہے، تو اسے بس بشنگ کے ساتھ ٹھیک کریں، تاکہ، اگر کوئی اندرونی خرابی آرک ہو، تو یہ خرابی کو دوسری کابینہ میں پھیلنے سے روک سکے اور بس کی میکانکی طاقت کی ضمانت دے سکے۔

کیبل چیمبر کے اندر، موجودہ ٹرانسفارمر، گراؤنڈنگ سوئچ، آریسٹر اور کیبل نصب کیے جا سکتے ہیں، اور نچلے حصے میں آسان جگہ کی تعمیر کو یقینی بنانے کے لیے سلاٹ شدہ ہٹنے کے قابل ایلومینیم شیٹ کو ڈیزائن کیا گیا ہے۔

ریلے انسٹرومنٹ چیمبر کو تمام قسم کے اجزاء، جیسے کہ ریلے، آلات، سگنل انڈیکیٹر اور آپریٹنگ سوئچ وغیرہ کو انسٹال کرنے کے لیے استعمال کیا جاتا ہے۔ اس کے علاوہ، یہ آلات کے چیمبر کے اوپری حصے پر ایک چھوٹا بس چیمبر شامل کرنے کے لیے دستیاب ہے۔ کلائنٹس، اور چھوٹی بس کو کنٹرول کرنے کے لیے 16 لائنیں سیٹ کریں۔

ہینڈ کارٹ چیمبر، بس چیمبر اور کیبل چیمبر پر پریشر ریلیز کرنے والا آلہ نصب ہے۔ جب بریکر، مین بس یا کیبل چیمبر کے اندر اندرونی فالٹ آرک ہوتا ہے، اور الیکٹرک آرک کی ظاہری شکل کے ساتھ، سوئچ کیبنٹ میں اندرونی دباؤ بڑھ جاتا ہے۔ ایک خاص دباؤ پر بڑھنے کے بعد، اوپر والے آلے کا پریشر جاری کرنے والی دھاتی شیٹ خود بخود کھل جائے گی، اور آپریٹر اور سوئچ کیبنٹ کی حفاظت کی ضمانت کے لیے پریشر اور گیس کو چھوڑ دیا جاتا ہے۔

لیچنگ ڈیوائس کا استعمال سنٹرل ایگزٹ اور کیبنٹ باڈی کو جوڑنے کے لیے کیا جاتا ہے، اور لفٹنگ ڈیوائس کو بھی اس لیے ڈیزائن کیا گیا ہے کہ اسے سینٹرل ایگزٹ کو کھولنے کے لیے زیادہ آسان بنایا جائے۔ جب سنٹرل ایگزٹ بند رہتا ہے تو کیبنٹ باڈی کے ساتھ جڑنے کی طاقت بہترین ہوتی ہے اور اندرونی آرکنگ فالٹ کے خلاف مؤثر طریقے سے صلاحیت مضبوط ہوتی ہے۔
