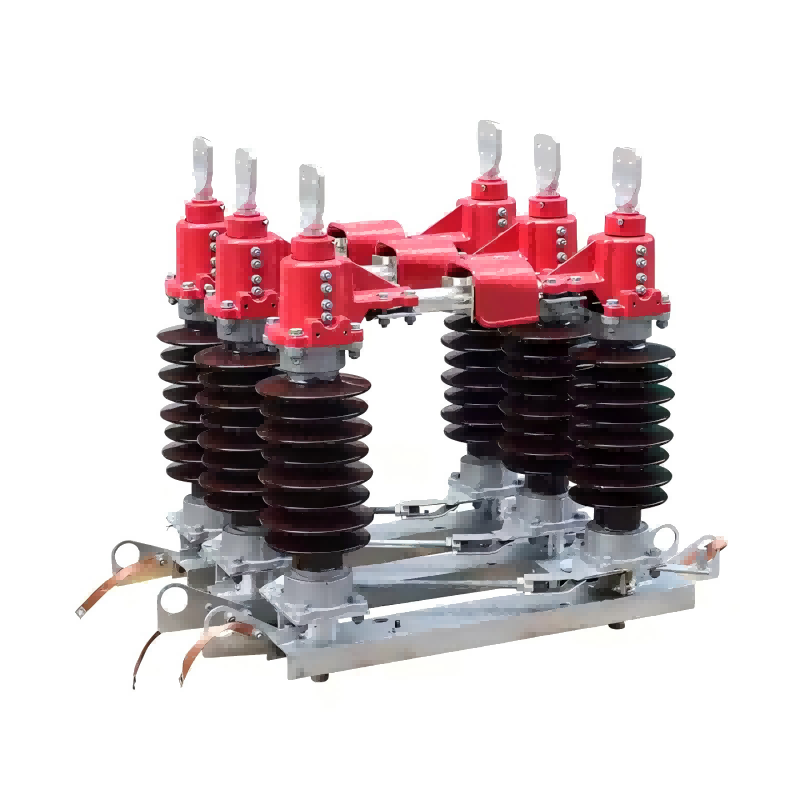

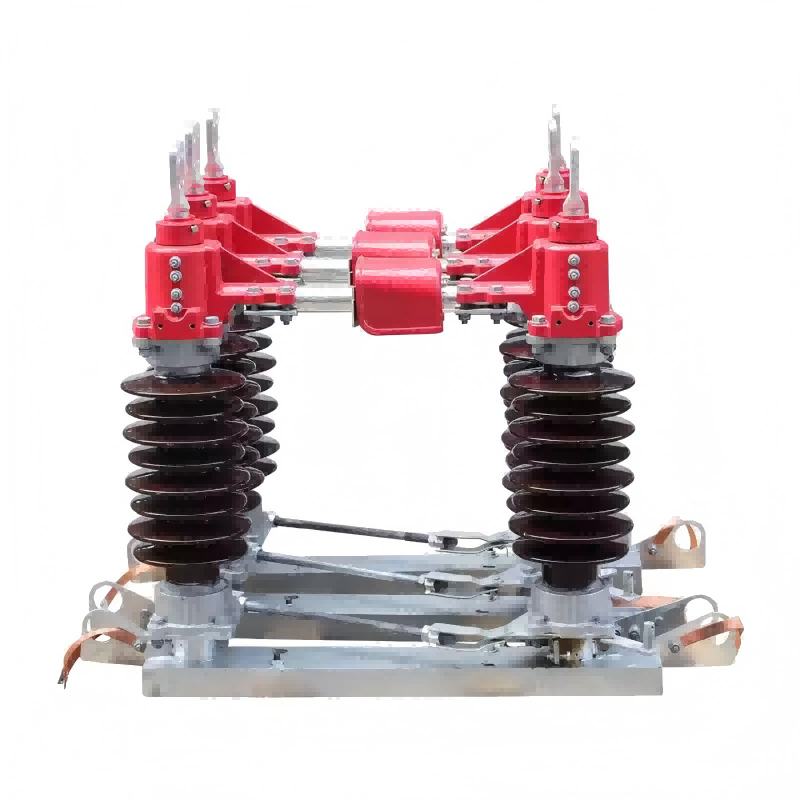

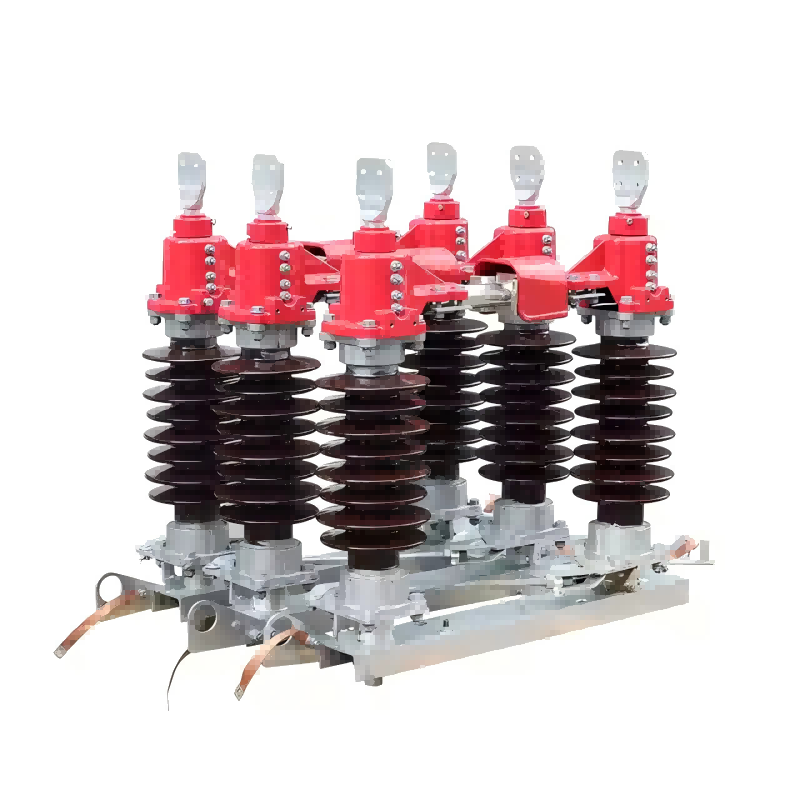

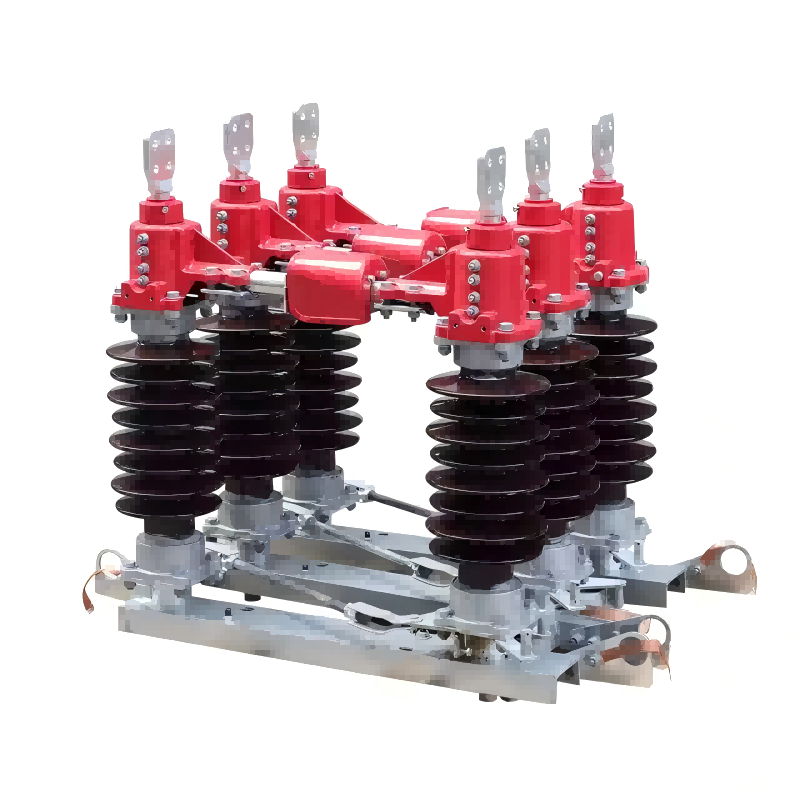

GW4 35kv آؤٹ ڈور ورٹیکل آپریٹ ٹائپ تھری فیز ڈس کنیکٹ سوئچ

GW4 35kv آؤٹ ڈور ورٹیکل آپریٹ ٹائپ تھری فیز ڈس کنیکٹ سوئچ ہائی وولٹیج برقی نظام کا ایک اہم جزو ہے۔ اس میں مرکزی گھومنے والی بلیڈ کے ساتھ تین قطبوں کا ڈیزائن ہے، جو دستی یا پاور سے چلنے والے سرکٹ کنکشن اور منقطع ہونے کی اجازت دیتا ہے۔ یہ ایک ہی مین سوئچ کھولنے اور بند کرنے کے آپریشن کو استعمال کرتا ہے۔ تنصیب کے دوران، بائیں اور دائیں رابطے کو ایک ہی طرف 90 ڈگری گھمایا جاتا ہے۔ ارتھنگ سوئچ کو پہلے گھمایا جاتا ہے، پھر سیدھے اندر داخل کیا جاتا ہے۔ مین بلیڈ تانبے سے بنا ہوتا ہے، جس میں چاندی کے موٹے رابطے ہوتے ہیں۔ یہ ایک لچکدار کنیکٹر کے ساتھ ملٹی لیئر کنڈکٹیو ٹرمینل ڈھانچے کو گراؤنڈنگ ٹول سے جوڑتا ہے۔ گراؤنڈنگ ٹول ایلومینیم الائے کنڈکٹیو نلیاں سے بنایا گیا ہے، جس میں چاندی کے موٹے تانبے کے رابطے اور بے نقاب دھات کے پرزے ہاٹ ڈِپ گیلوانائزڈ ہیں۔ اعلیٰ معیار کے مواد اور جدید ڈیزائن کا استعمال کرتے ہوئے، یہ غیر معمولی ماحولیاتی موافقت پیش کرتا ہے، جو سخت بیرونی حالات جیسے کہ تیز ہواؤں اور تیز بارش کو برداشت کرنے کی صلاحیت رکھتا ہے۔

آپریٹنگ ماحول

1. محیط درجہ حرارت: -30°C-+40°C;

2. اونچائی: 2000m سے زیادہ نہیں (خصوصی ضروریات کے ساتھ مصنوعات فراہم کی جا سکتی ہیں)؛

3. ہوا کی رفتار: 34m/s سے زیادہ نہیں۔

4. تنصیب کی جگہ آتش گیر مادوں، دھماکے کے خطرات، کیمیائی سنکنرن اور شدید کمپن سے پاک ہونی چاہیے۔

5. ستون کے انسولیٹر کی آلودگی کی سطح: عام قسم کی سطح 0 ہے، اور انسداد آلودگی کی قسم سطح II ہے۔
