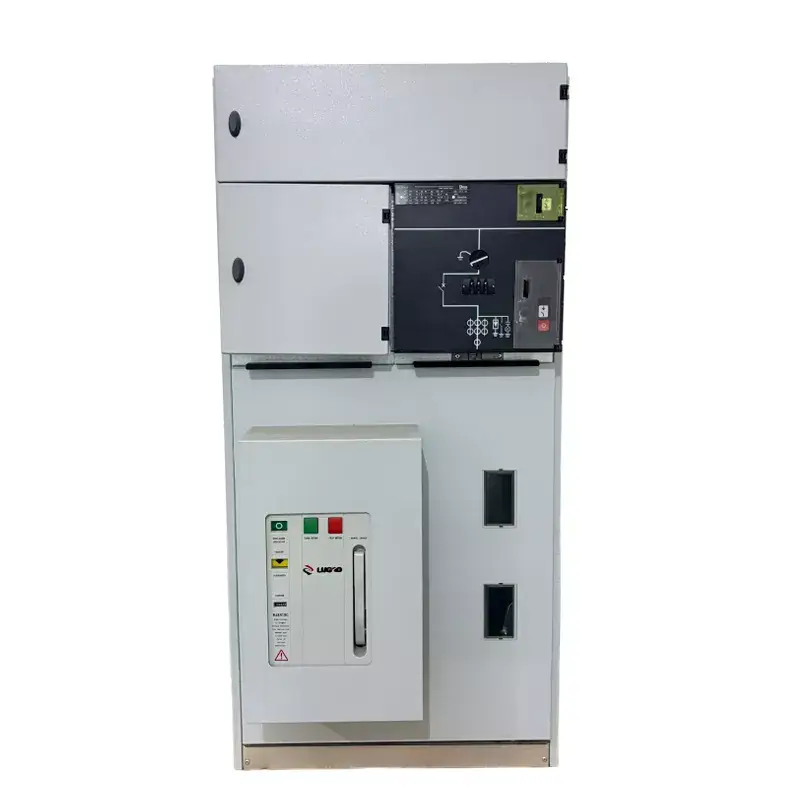

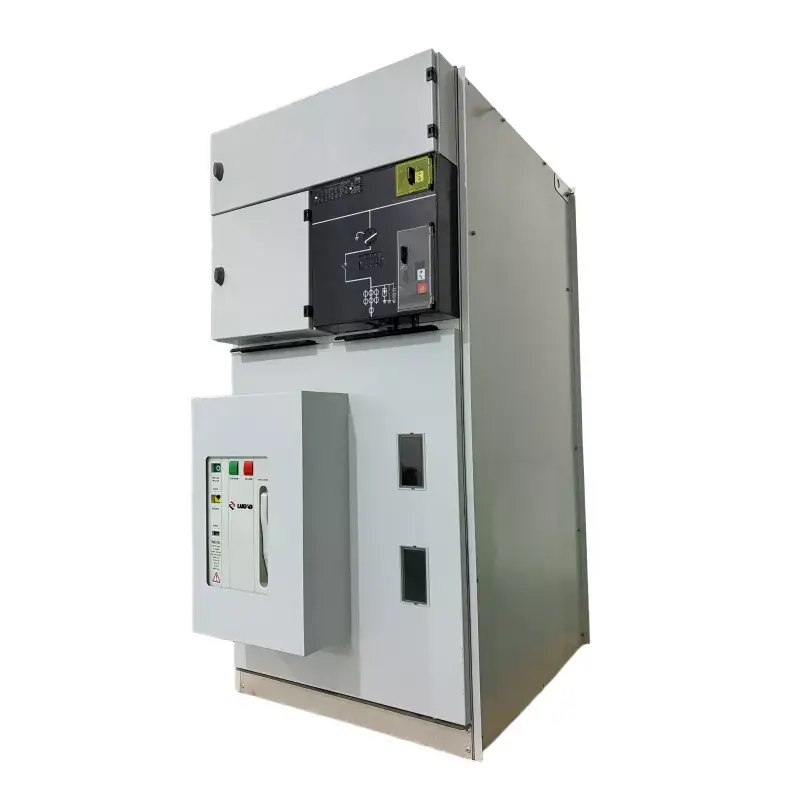

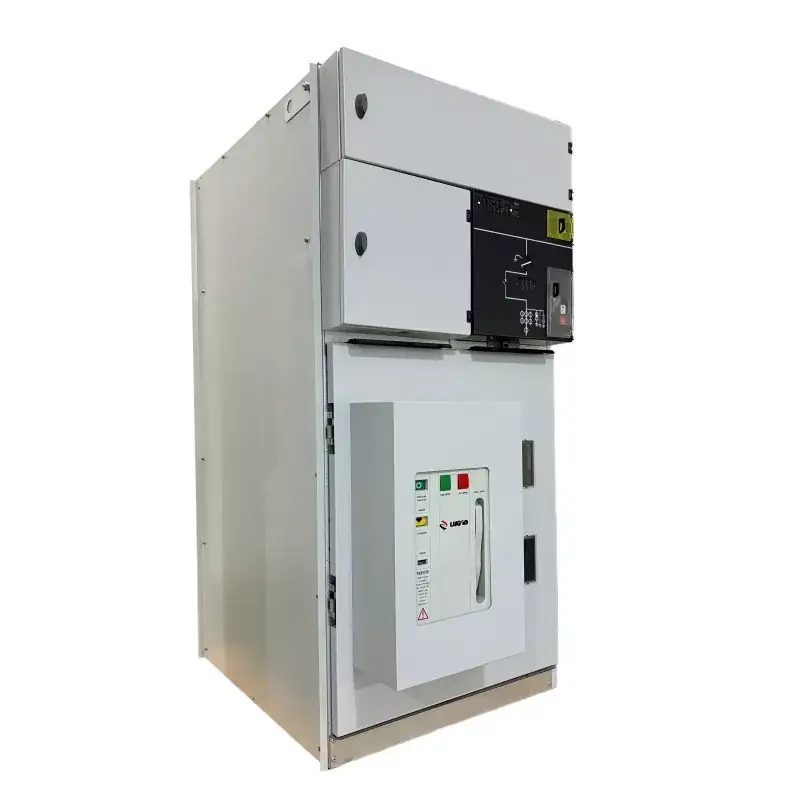

VCB کے ساتھ SM6 انڈور گیس موصل رنگ مین یونٹ سوئچ گیئر پینل

LGSM6 انڈور گیس انسولیٹڈ رنگ مین یونٹ سوئچ گیئر پینل VCB کے ساتھ ایک رِنگ مین یونٹ ہے جو ہوا کو موصلیت والے میڈیم کے طور پر استعمال کرتا ہے اور ایک اعلیٰ کارکردگی والے ویکیوم سرکٹ بریکر (VCB) سے لیس ہے۔ شرح شدہ وولٹیجز 10kV، 12kV، اور 24kV پر محیط ہیں۔ چونکہ یہ ہوا کو موصلیت کا ذریعہ استعمال کرتا ہے، اس لیے گیس کی نگرانی یا بحالی کے علاج کی ضرورت نہیں ہے۔ یہ وسیع پیمانے پر مختلف منظرناموں میں استعمال ہوتا ہے جیسے صنعتی اور کان کنی کے اداروں، رہائشی بجلی کی تقسیم، اور ہوا اور شمسی توانائی کی تقسیم کے کمروں میں۔ سالانہ فروخت 3,000 یونٹس سے زیادہ ہے، اور تیز ترسیل کو یقینی بنانے کے لیے مین اسٹریم سلوشنز کو اسٹاک میں رکھا گیا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

LGSM6 انڈور گیس انسولیٹڈ رنگ مین یونٹ سوئچ گیئر پینل VCB کے ساتھ مکمل طور پر بند رنگ مین یونٹ ہے جو SF6 گیس کو بنیادی موصلیت کے ذریعہ استعمال کرتا ہے۔ اس کی بنیادی خصوصیت سیل بند گیس چیمبر کے اندر ویکیوم سرکٹ بریکر (VCB) کا انضمام ہے۔ یہ گیس سے موصل سوئچ گیئر کے فوائد کو برقرار رکھتا ہے، جیسے چھوٹے سائز اور دیکھ بھال سے پاک آپریشن، جبکہ ویکیوم سرکٹ بریکرز کے بار بار چلانے کے لیے اعلی توڑنے کی صلاحیت اور موزوں ہونے کے ساتھ ساتھ۔ لہذا، یہ صنعتی اور کان کنی کے اداروں، رہائشی بجلی کی تقسیم، ہوا اور شمسی توانائی کی پیداوار، اور مختلف سب سٹیشنوں میں ایپلی کیشنز کے لیے انتہائی موزوں ہے۔ ایک پیشہ ور GIS RMU مینوفیکچرر کے طور پر، Lugao کا سوئچ گیئر سلوشن IEC، ISO، اور CE جیسے بین الاقوامی معیارات کی مکمل تعمیل کرتا ہے، جس سے عالمی سطح پر تسلیم شدہ اور قابلِ بھروسہ بجلی کی تقسیم کو یقینی بنایا جا سکتا ہے۔

اہم تکنیکی پیرامیٹرز

نہیں	آئٹم		یونٹ	پیرامیٹرز
1	شرح شدہ وولٹیج		kV	12	24	36	40.5
2	ریٹیڈ کرنٹ		A	630/1250
3	شرح شدہ تعدد		ہرٹز	50/60
4	1 منٹ کی پاور فریکوئنسی وولٹیج کو برداشت کرتی ہے۔	کل قدر	kV	42	55	80	95
		بریک پوائنٹ		48	65	95	110
5	بجلی کا تسلسل وولٹیج کا مقابلہ کرتا ہے۔	کل قدر	kV	75	125/150	170	95
		بریک پوائنٹ		85	150/160	185	215
6	ریٹیڈ شارٹ ٹائم اسٹینڈ کرنٹ	مین سرکٹ	کے اے	25/2 سیکنڈ
		گراؤنڈنگ سرکٹ		25/2 سیکنڈ
7	شرح شدہ چوٹی موجودہ کا مقابلہ کر رہی ہے۔		کے اے	63			50
8	ریٹیڈ ٹرانسفر کرنٹ		A	1300~1700
9	ریٹیڈ لوڈ کلوزنگ بریکنگ کرنٹ		A	630
10	ریٹیڈ کیبل چارجنگ بریکنگ کرنٹ		A	50/10
11	اتارا ہوا ٹرانسفارمر بریک کرنٹ		A	20
12	کیبل چارجنگ گراؤنڈ فالٹ بریک کرنٹ		A	100			80
13	شرح شدہ شارٹ سرکٹ بریک کرنٹ		کے اے	20
14	ریٹیڈ شارٹ سرکٹ کلوزنگ کرنٹ		کے اے	63			50
15	پروٹیکشن کلاس			IP3X
16	لوڈ سوئچ لائف		وقت	5000
17	گراؤنڈنگ سوئچ لائف		وقت	5000

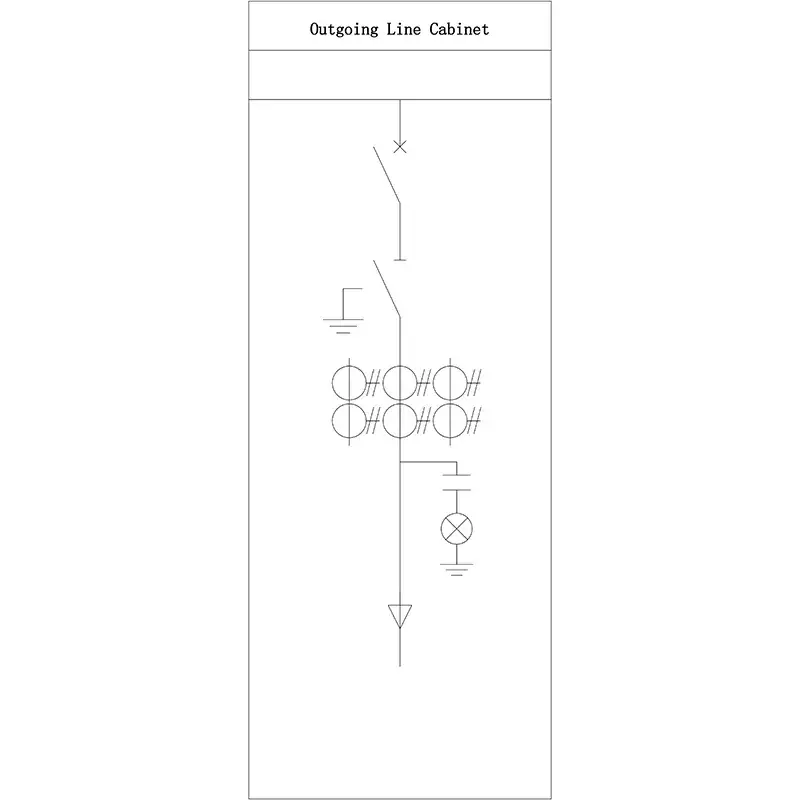

عام اسکیم ڈایاگرام:

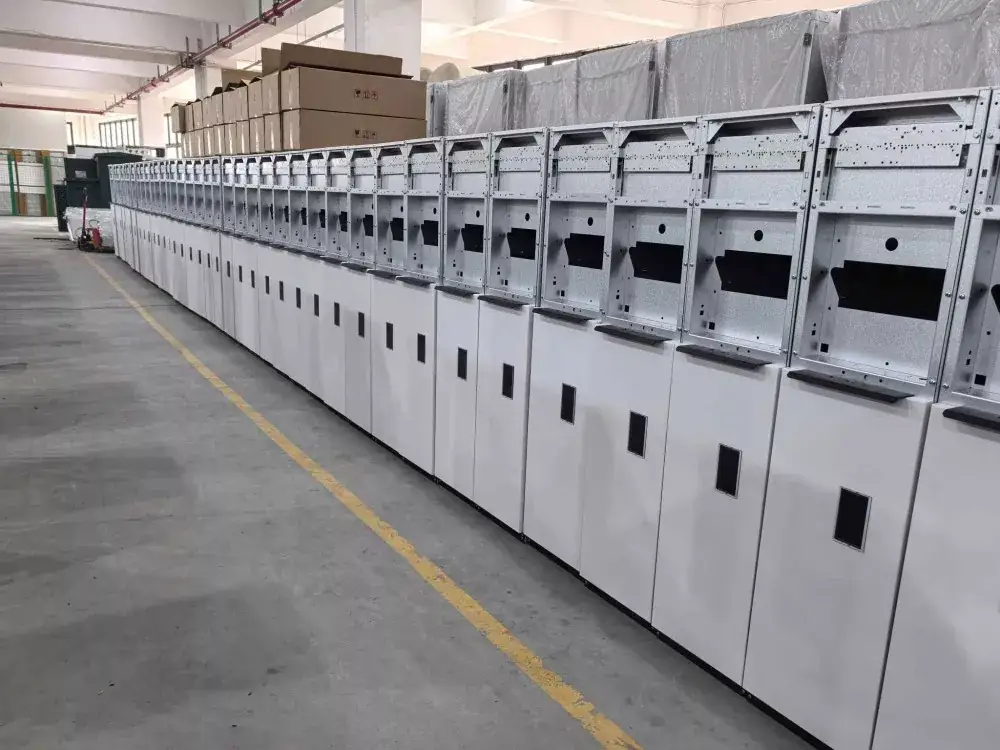

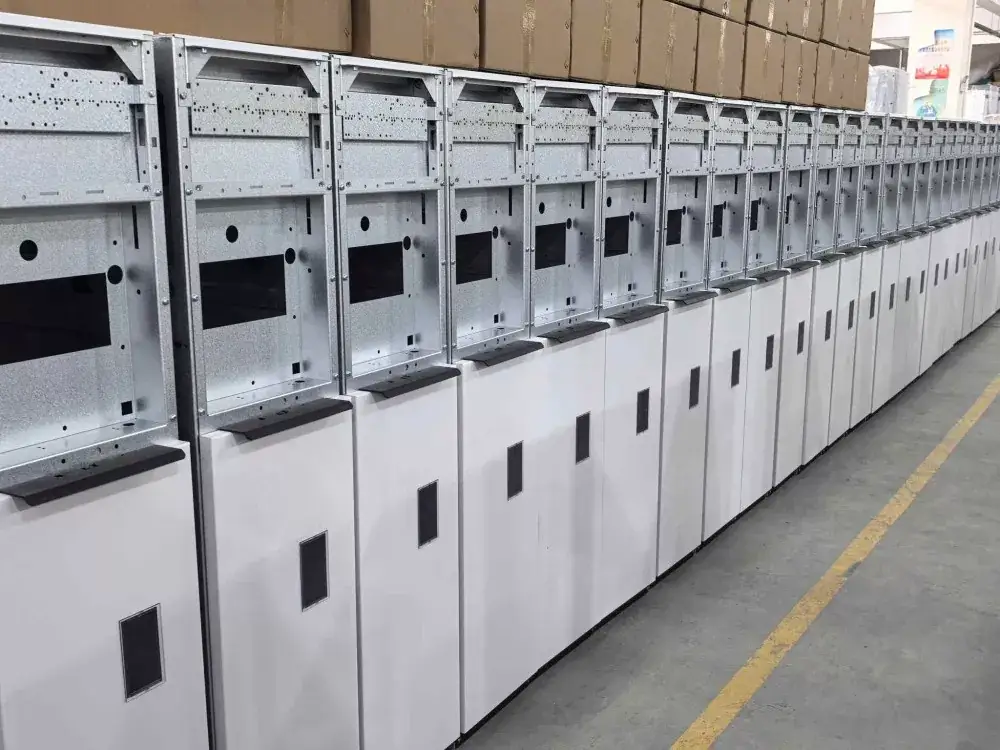

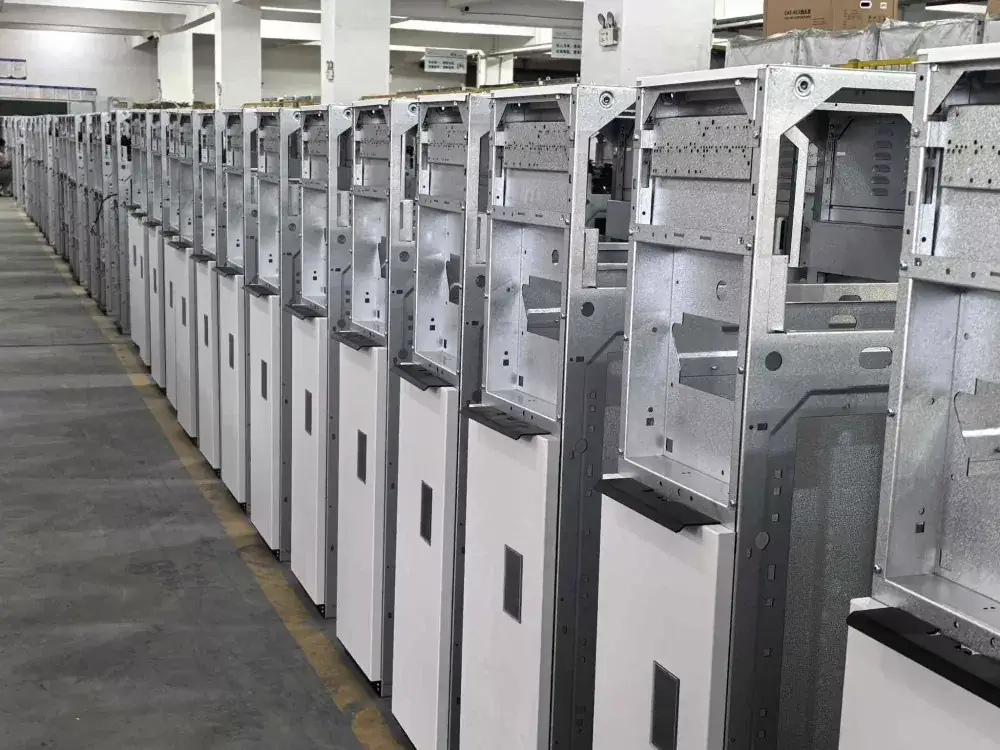

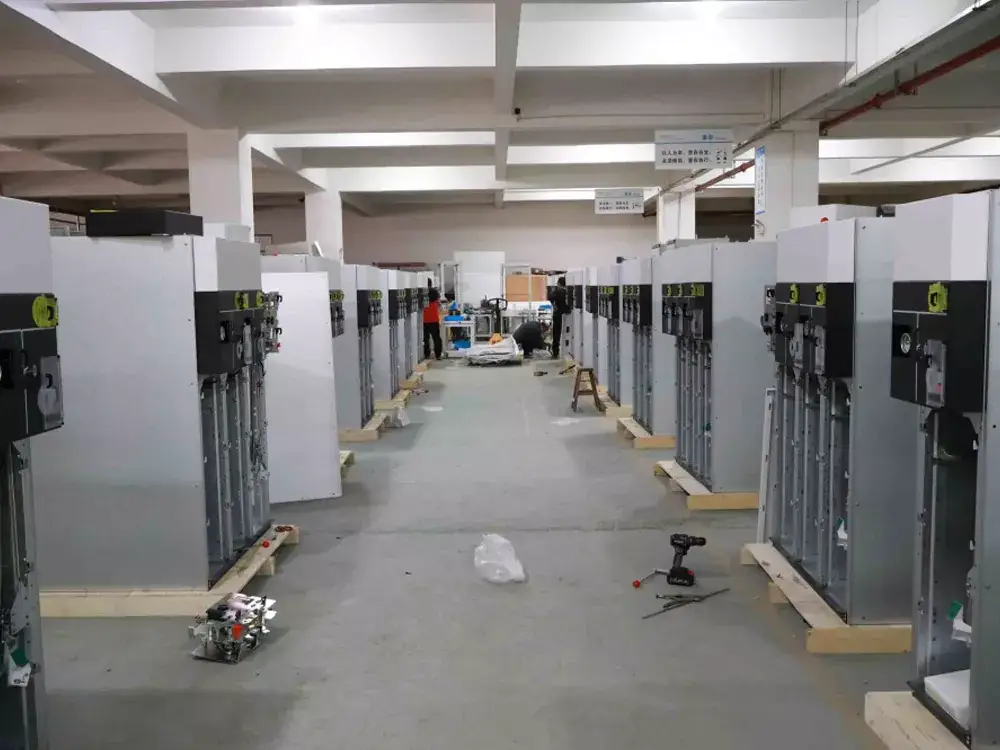

فیکٹری شوٹنگ:

بنیادی ٹیکنالوجی کی خصوصیات:

1. VCB کے ساتھ LGSM6 انڈور گیس انسولیٹڈ رنگ مین یونٹ سوئچ گیئر پینل استعمال کیا جاتا ہے، جو مین سرکٹ میں آرسنگ کو ختم کرتا ہے اور طویل الیکٹریکل لائف رکھتا ہے۔ پورے ویکیوم سرکٹ بریکر کو SF6 گیس سے بھرے سٹینلیس سٹیل کے گیس چیمبر میں بند کر دیا گیا ہے، جو اسے بیرونی ماحول سے مکمل طور پر الگ کر دیتا ہے اور موصلیت کی وشوسنییتا کو بہتر بناتا ہے۔

2. تمام ہائی وولٹیج لائیو اجزاء، جیسے بس بار، منقطع سوئچ، ویکیوم سرکٹ بریکر، اور کرنٹ ٹرانسفارمرز، کو گیس چیمبر کے اندر بند کر دیا جاتا ہے، جس میں ان کی پوری عمر کے لیے دیکھ بھال کی ضرورت نہیں ہوتی ہے اور نہ ہی موصلیت کے اجزاء کی صفائی کی ضرورت ہوتی ہے۔

3. اس کا کمپیکٹ سائز پاور ڈسٹری بیوشن روم کے فرش کی جگہ کو نمایاں طور پر بچا سکتا ہے، جس سے یہ خاص طور پر پہلے سے تیار شدہ سب سٹیشنوں یا محدود جگہ والے پروجیکٹس کے لیے موزوں ہے۔

4. غلط کام کو روکنے کے لیے اس میں پانچ پروف مکینیکل انٹر لاک ہے۔ ایئر باکس آپریشنل سیفٹی کو یقینی بنانے کے لیے دشاتمک پریشر ریلیف چینل سے لیس ہے۔

5. یہ سمارٹ ڈسٹری بیوشن نیٹ ورکس کی ضروریات کو پورا کرنے کے لیے الیکٹرک آپریشن اور آٹومیشن کے لیے انٹرفیس محفوظ رکھتا ہے۔

درخواست کے منظرنامے:

صنعتی شعبہ: فیکٹری پاور ڈسٹری بیوشن، کان کنی

تعمیراتی سیکٹر: کمرشل کمپلیکس، اونچی عمارتیں، رہائشی کمیونٹیز

نئی توانائی: ونڈ پاور جنریشن، فوٹو وولٹک پاور سٹیشن

انفراسٹرکچر: ہوائی اڈے، سب ویز

سپلائی اور سروس

انوینٹری اور ترسیل: ہم ایک بڑی انوینٹری کو برقرار رکھتے ہیں۔ تقریباً 10 دنوں کے اندر باقاعدہ آرڈرز بھیجے جاتے ہیں۔

فروخت کے بعد سروس: ہم 24 گھنٹے جواب فراہم کرتے ہیں اور سائٹ پر تنصیب کی رہنمائی اور کمیشننگ کی حمایت کرتے ہیں۔

حسب ضرورت خدمات: ہم صارفین کی ضروریات کے مطابق غیر معیاری LGSM6 انڈور گیس انسولیٹڈ رنگ مین یونٹ سوئچ گیئر پینل کے لیے VCB کے ساتھ حل فراہم کر سکتے ہیں، جیسے کہ خصوصی وولٹیج کی سطح، ثانوی تحفظ کی اسکیمیں، اور متوازی کیبنٹ کنکشن۔
