جی جی ڈی قسم کی کم وولٹیج مکمل سوئچ گیئر کی خصوصیات کیا ہیں؟

جی جی ڈی ڈھانچے کا تعارف

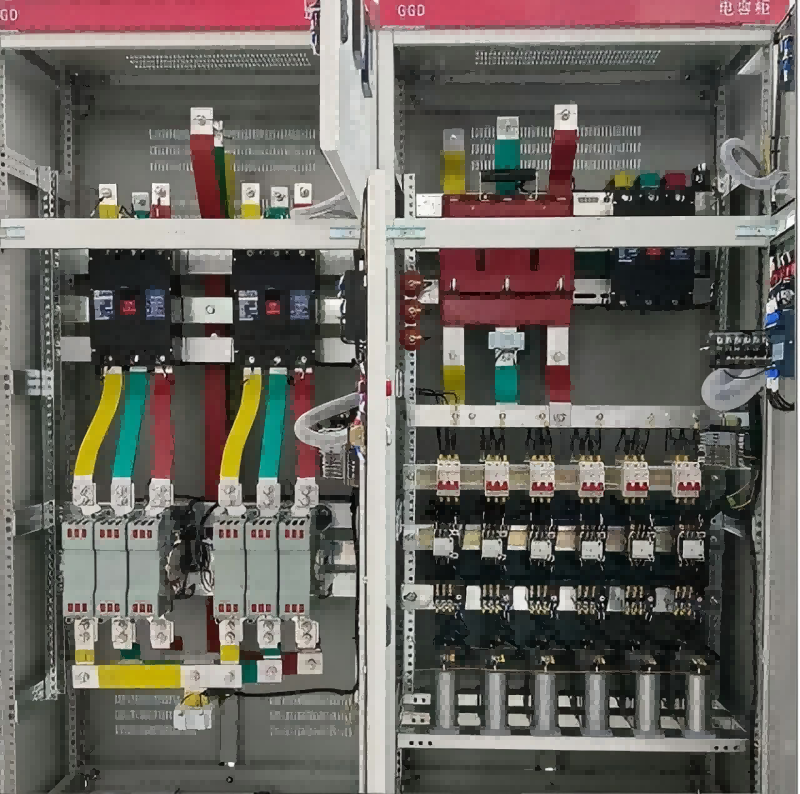

جی جی ڈی ٹائپ اے سی کم وولٹیج ڈسٹری بیوشن کابینہ کی کابینہ عام مقصد کی کابینہ کی قسم کو اپناتی ہے ، فریم کو 8 ایم ایف سرد تشکیل شدہ اسٹیل کے ساتھ مقامی طور پر ویلڈیڈ جمع کیا جاتا ہے ، اور عام مقصد کے کابینہ کے کچھ حصے ماڈیولر اصول کے مطابق ڈیزائن کیے گئے ہیں ، اور 20 سانچوں کے بڑھتے ہوئے سوراخ ہیں۔ عام کرنے کا اعلی قابلیت فیکٹری کو پری پروڈکشن کا احساس کرنے کے قابل بناتا ہے ، جو نہ صرف مینوفیکچرنگ سائیکل کو مختصر کرتا ہے بلکہ کام کرنے کی کارکردگی کو بھی بہتر بناتا ہے۔

جی جی ڈی کابینہ کا ڈیزائن کابینہ کے آپریشن میں گرمی کی کھپت کے مسئلے پر پوری غور و فکر کرتا ہے۔ کابینہ کے اوپری اور نچلے سروں پر گرمی کی کھپت کی سلاٹ کی مختلف تعداد ہیں۔ جب کابینہ کے اندر بجلی کے اجزاء گرم ہوجاتے ہیں تو ، گرمی میں اضافہ ہوتا ہے اور اوپری سرے پر سلاٹوں کے ذریعے خارج ہوجاتا ہے ، جبکہ ٹھنڈی ہوا کو نچلے سرے پر سلاٹوں کے ذریعہ کابینہ میں مستقل طور پر شامل کیا جاتا ہے ، تاکہ مہر بند کابینہ کو قدرتی ہوا کی نالی میں شکل دی جائے تاکہ گرمی کی کھپت کے مقصد کو حاصل کیا جاسکے۔

جی جی ڈی کابینہ جدید صنعتی پروڈکٹ ماڈلنگ ڈیزائن کی ضروریات کے مطابق ، کابینہ کے بیرونی حصے کو ڈیزائن کرنے کے طریقہ کار کے سنہری تناسب اور طول و عرض کے ہر حصے کی تقسیم کو استعمال کرنے کے لئے ، تاکہ اب ریاستہائے متحدہ کی پوری کابینہ سخی ، ایک نئی شکل۔

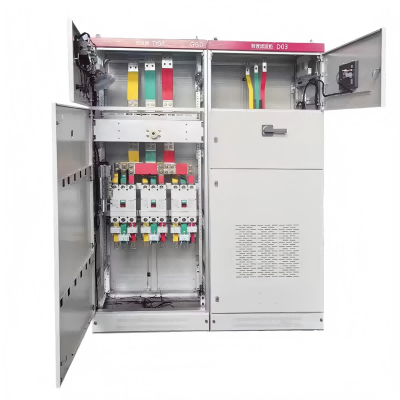

کابینہ کا دروازہ محور حرکت پذیر قبضوں کے ذریعہ فریم کے ساتھ جڑا ہوا ہے ، جس کو انسٹال کرنا اور ختم کرنا آسان ہے ، اور دروازے کا جوڑ کنارے پہاڑ کی قسم کی ربڑ والی پٹی کے ساتھ سرایت کرلیتا ہے ، اور دروازے کے درمیان سرایت شدہ پٹی اور فریم کے درمیان ایک خاص کمپریشن لائن مرحلہ ہوتا ہے جو کابینہ کے جسم سے براہ راست ٹکرانے سے بھی روک سکتا ہے۔ فریم سے منسلک کثیر پھنسے ہوئے نرم تانبے کے تار کے ساتھ بجلی کے اجزاء کے ساتھ اوزار دروازہ ، کابینہ کے بڑھتے ہوئے حصے اور کابینہ سے منسلک نورڈ پیچ کے ساتھ کابینہ کا فریم ایک مکمل گراؤنڈنگ پروٹیکشن سرکٹ تشکیل دیتا ہے۔

لچکدار توسیع کی صلاحیت

جی جی ڈی کابینہ کا مرکزی سرکٹ 129 پروگراموں کے ساتھ ڈیزائن کیا گیا ہے ، جس میں مجموعی طور پر 298 وضاحتیں ہیں (معاون سرکٹس اور کنٹرول وولٹیج کی تبدیلیوں کی عملی تبدیلیوں سے اخذ کردہ پروگراموں اور وضاحتوں کو چھوڑ کر)۔

جی جی ڈی 1 ٹائپ 49 اسکیمیں 123 نردجیکرن

جی جی ڈی 2 ٹائپ 53 پروگرام 107 نردجیکرن

جی جی ڈی 3 ٹائپ 27 پروگرام 68 وضاحتیں

معاون سرکٹس کے ڈیزائن کو دو حصوں ، بجلی کی فراہمی کی اسکیم اور پاور پلانٹ اسکیم میں تقسیم کیا گیا ہے ، اور جی جی ڈی کابینہ میں ثانوی اجزاء کو انسٹال کرنے کے لئے کافی جگہ ہے۔

جی جی ڈی کابینہ بنیادی طور پر زیادہ جدید بجلی کے اجزاء کو اپناتی ہے جو مقامی طور پر بڑے پیمانے پر تیار کی جاسکتی ہے ، اور اسی وقت معیشت اور معقولیت کے اصول کے مطابق ، یہ دستیاب پرانی مصنوعات کا ایک حصہ برقرار رکھتا ہے جس کی بنیاد فزیبلٹی پر پوری طرح غور کیا جاتا ہے ، اور متروک مصنوعات کو استعمال نہیں کرتا ہے۔
