سی جی ایس کے کم وولٹیج واپسی کے قابل سوئچ کابینہ کے استعمال کے منصوبے کیا ہیں؟

سی جی ایس کے کم وولٹیج واپسی کے قابل سوئچ کابینہ کے استعمال کے منصوبے کیا ہیں؟

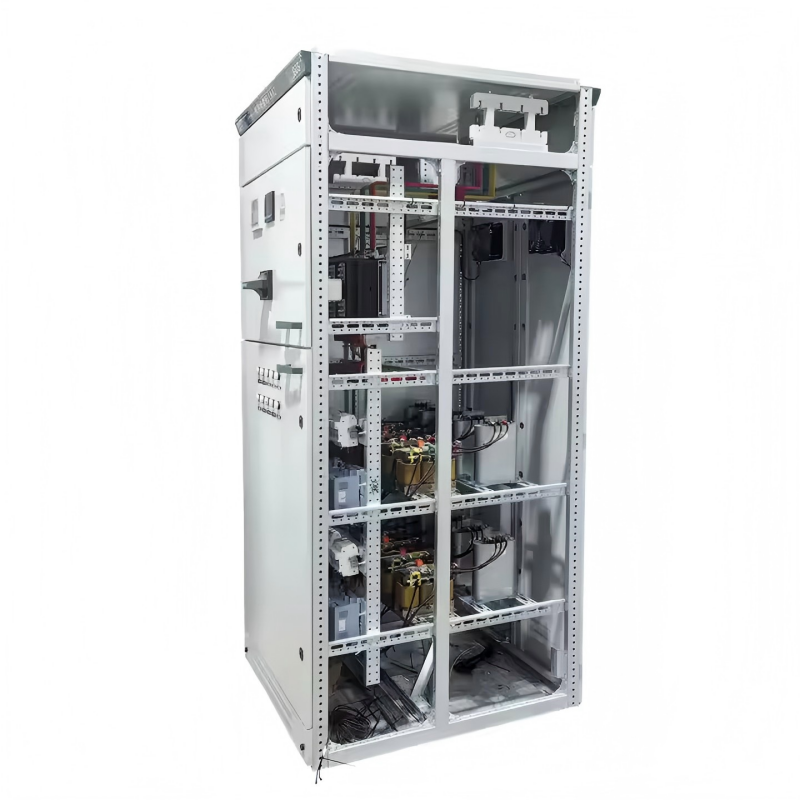

مین سرکٹ پلان

  جی سی ایس کابینہ کے مرکزی سرکٹ پلان میں 32 گروپس اور 118 خصوصیات ہیں ، جو معاون سرکٹس کے کنٹرول اور تحفظ میں تبدیلیوں سے حاصل کردہ منصوبوں اور وضاحتوں کو چھوڑ کر ہیں۔ اس میں بجلی کی پیداوار ، بجلی کی فراہمی اور بجلی کے دیگر استعمال کرنے والوں کی ضروریات شامل ہیں ، جس میں 5000A کی درجہ بندی شدہ موجودہ موجودہ ہے ، جو 2500KVA اور اس سے نیچے تقسیم ٹرانسفارمرز کے انتخاب کے لئے موزوں ہے۔ کیپسیٹر معاوضہ کیبینٹ بجلی کی فراہمی کی ضروریات کو پورا کرنے اور بجلی کے عنصر کو بہتر بنانے کے ل use استعمال کی ضروریات کو پورا کرنے کے لئے بنائے گئے ہیں ، اور ری ایکٹر کیبینٹ کو جامع سرمایہ کاری کی ضروریات پر غور کرنے کے لئے ڈیزائن کیا گیا ہے۔

معاون سرکٹ پلان

  جی سی ایس معاون سرکٹ اٹلس میں 120 معاون سرکٹ کے منصوبے ہیں۔ ڈی سی آپریشن حصے کا معاون سرکٹ پلان بنیادی طور پر پاور پلانٹ سب اسٹیشنوں کے کم وولٹیج پلانٹ (اسٹیشن) سسٹم کے لئے استعمال ہوتا ہے۔ یہ 200MW اور اس سے نیچے اور 300MW اور 300MW اور اس سے اوپر یونٹوں کے کم وولٹیج پلانٹ سسٹم کے لئے موزوں ہے ، کام کرنے والے (اسٹینڈ بائی) بجلی کی فراہمی کی لائن ، پاور فیڈر اور موٹر فیڈر کا عمومی کنٹرول موڈ۔

  اے سی آپریشن حصے کا معاون منصوبہ بنیادی طور پر فیکٹریوں ، بارودی سرنگوں ، کاروباری اداروں اور اونچی عمارتوں میں سب اسٹیشنوں کے کم وولٹیج سسٹم کے لئے استعمال ہوتا ہے۔ دوہری بجلی کی فراہمی کے آپریشن کنٹرول کے لئے موزوں 6 مجموعے ہیں۔ یہاں کوئی آپریشن الیکٹریکل انٹلاک اسٹینڈ بائی آٹومیٹک تھرو ، خود بازیافت اور دیگر کنٹرول سرکٹس نہیں ہیں ، جو انجینئرنگ ڈیزائن میں براہ راست استعمال ہوسکتے ہیں۔

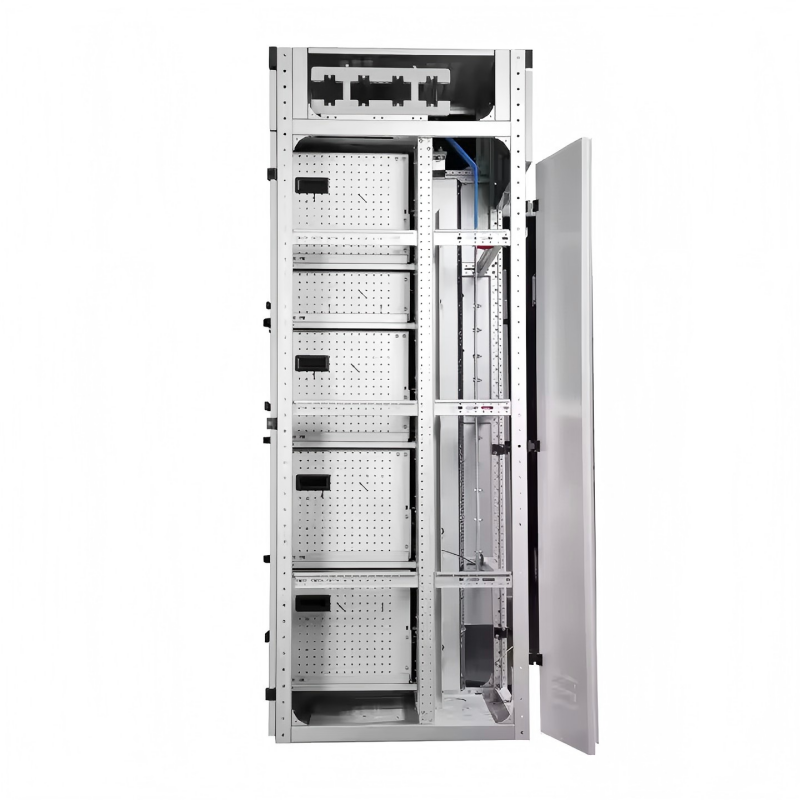

  ڈی سی کنٹرول بجلی کی فراہمی DC 220V یا 110V ہے ، اور AC کنٹرول بجلی کی فراہمی AC 380V یا 220V ہے۔ یہ دراز یونٹوں پر مشتمل ایک مکمل کابینہ ہے۔ 220V کنٹرول بجلی کی فراہمی اس کابینہ میں سرشار کنٹرول ٹرانسفارمر کے ذریعہ پبلک کنٹرول بجلی کی فراہمی سے اخذ کی گئی ہے۔ پبلک کنٹرول پاور سپلائی ایک غیر گراؤنڈ کنٹرول ٹرانسفارمر کا استعمال کرتی ہے ، اور جب کمزور موجودہ سگنل لائٹس کی ضرورت ہوتی ہے تو 24V بجلی کی فراہمی استعمال کے لئے مخصوص ہوتی ہے۔

  واٹ گھنٹے میٹر کی تنصیب کا مقام ، وولٹیج سگنل اور دیگر تنصیب اور استعمال کی ضروریات کے تعارف کا طریقہ معاون سرکٹ آریھ کی "تیاری کی ہدایات" میں تفصیل سے ہے۔

مین بسبار

بسبار کے متحرک تھرمل استحکام کو بہتر بنانے اور رابطے کی سطح کے درجہ حرارت میں اضافے کو بہتر بنانے کے ل all ، تمام سامان TMY-T2 سیریز سخت تانبے کے بسبار استعمال کرتا ہے۔ تانبے کے بسبار مکمل لمبائی ٹن چڑھاوے ہیں ، اور چاندی کی چڑھایا تانبے کے بس بار بھی استعمال کی جاسکتی ہیں۔ افقی بسبار اور عمودی بسبار بالترتیب کابینہ میں بسبار تنہائی کے کمرے میں نصب ہیں۔ غیر جانبدار گراؤنڈنگ بسبار ایک سخت تانبے کی بار کا استعمال کرتا ہے۔ افقی غیر جانبدار گراؤنڈنگ تار (قلم) یا گراؤنڈنگ + غیر جانبدار تار (PE + N) منسلک ہے۔

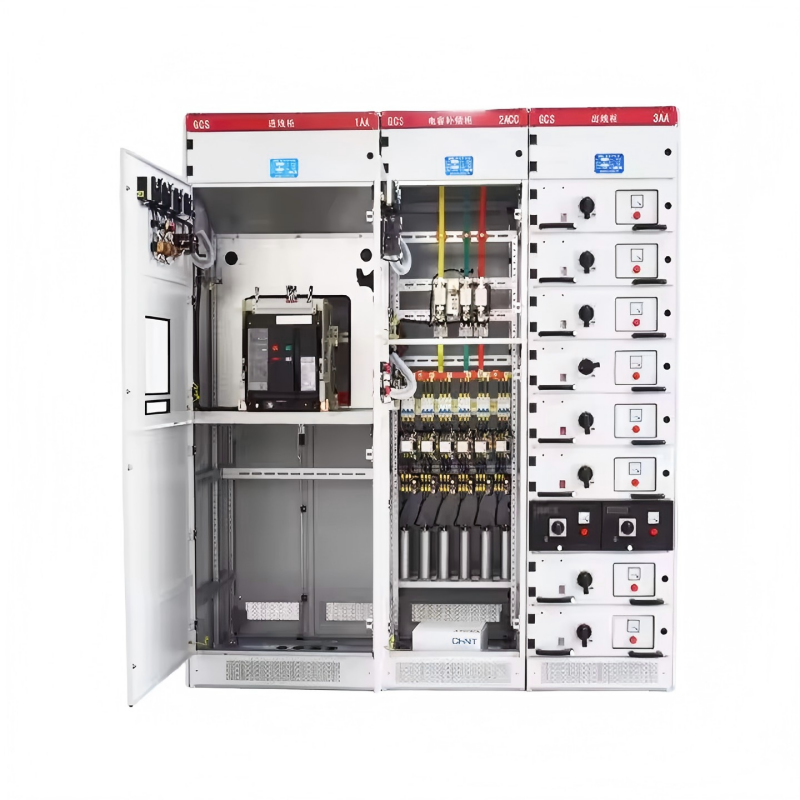

مین سوئچ

بجلی کی فراہمی کی لائنوں اور 630a اور اس سے اوپر کے فیڈر سوئچ کے ل the ، DW45 سیریز بنیادی طور پر منتخب کی جاتی ہے ، اور DW48 سیریز ، AE سیریز ، 3WE یا ME سیریز بھی منتخب کی جاسکتی ہے۔ اگر ضروری ہو تو ، درآمد شدہ ایم سیریز یا ایف سیریز کا بھی انتخاب کیا جاسکتا ہے۔

فیڈر اور موٹر کنٹرول سوئچز کے لئے 630a کے نیچے ، وانگ اے این نے ٹی جی سیریز اور سی ایم 1 سیریز کا انتخاب کیا ہے۔ این ایم سیریز ، سی ڈی ایم سیریز ، ٹی جی 30 سیریز اور دیگر مولڈ کیس سوئچز۔

مین سرکٹ کے متحرک استحکام کو بہتر بنانے کے ل G ، جی سی ایس سیریز خصوصی مشترکہ بسبار کلیمپ اور موصلیت کی حمایت کو ڈیزائن کیا گیا ہے۔ وہ اعلی موصلیت کی طاقت ، اچھی خود سے باہر نکلنے والی کارکردگی اور انوکھا ڈھانچہ کے ساتھ اعلی طاقت ، شعلہ ریٹارڈنٹ مصنوعی تکیے کے مواد سے بنے ہیں۔

پارٹیشنز کے درجہ حرارت میں اضافے کو کم کرنے کے ل the ، فنکشنل یونٹوں کے پلگ ان اور کیبل ہیڈز ، جی سی ایس کابینہ کا خصوصی اڈاپٹر ڈیزائن کیا گیا ہے۔ اڈاپٹر میں بڑی صلاحیت اور درجہ حرارت میں کم اضافہ ہوتا ہے۔

اگر ڈیزائن ڈیپارٹمنٹ صارف کی ضروریات کے مطابق بہتر کارکردگی اور زیادہ جدید ٹکنالوجی کے ساتھ نئے بجلی کے اجزاء کا انتخاب کرتا ہے تو ، جی سی ایس سیریز کیبینٹ میں اچھی استرتا ہے اور تازہ ترین بجلی کے اجزاء کی وجہ سے مینوفیکچرنگ اور تنصیب میں دشواریوں کا سبب نہیں بنے گا۔

برقی جزو کا انتخاب

جی سی ایس کیبینٹ بنیادی طور پر جدید ٹیکنالوجی ، اعلی کارکردگی اور استحکام کے اشارے والے برقی اجزاء کا استعمال کرتے ہیں ، اور درآمد شدہ ٹکنالوجی کا استعمال کرتے ہیں جو چین میں بڑے پیمانے پر تیار کی جاسکتی ہے۔
