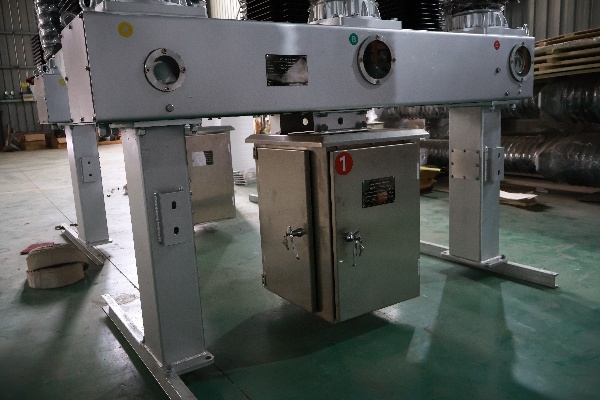

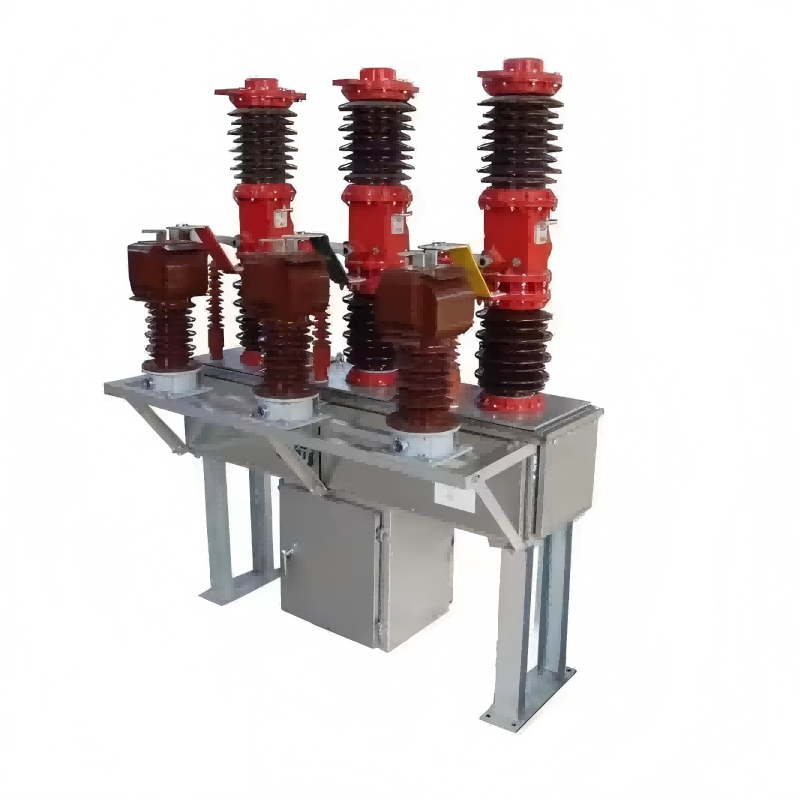

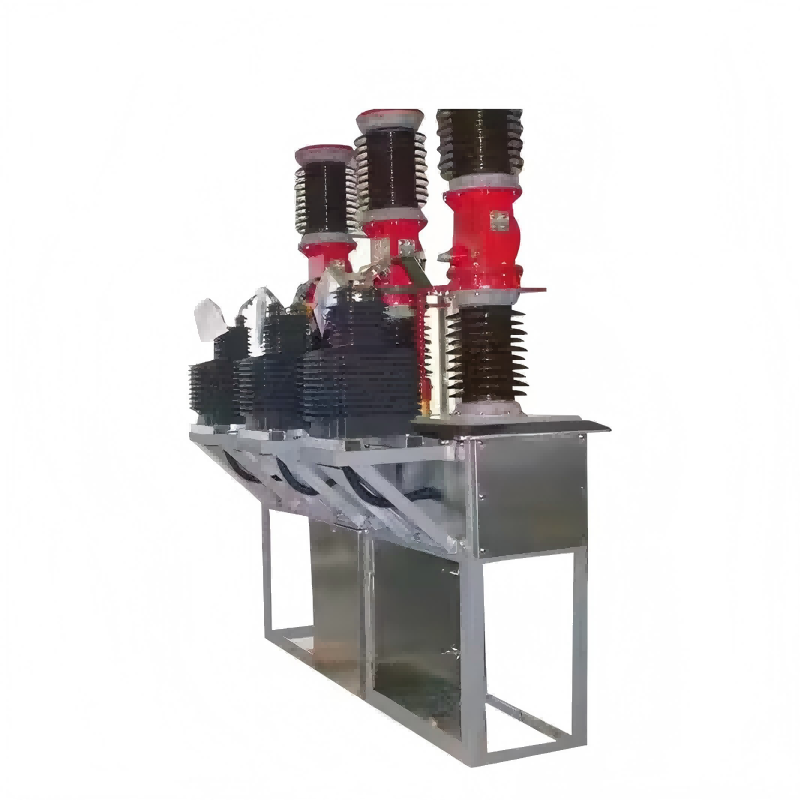

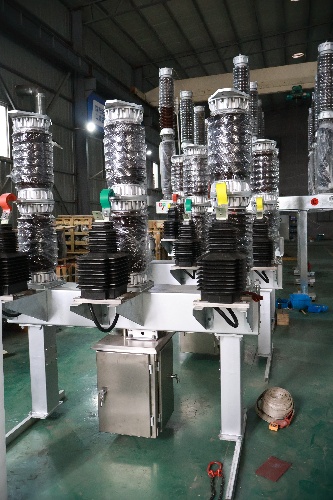

تین فیز ہائی وولٹیج 35KV 40.5KV ویکیوم سرکٹ بریکر ٹرانسفارمر کے ساتھ

لوگو کے آزادانہ طور پر تین فیز ہائی وولٹیج 35KV 40.5KV ویکیوم سرکٹ بریکر کو ٹرانسفارمر کے ساتھ تیار کیا گیا اور تیار کیا ، بین شہر کی بجلی کی تقسیم کے نیٹ ورکس کے لئے موزوں ہے ، جو پاور گرڈ کے محفوظ آپریشن کو یقینی بناتا ہے اور شارٹ سرکٹ سے تحفظ فراہم کرتا ہے۔ اس میں سگ ماہی کی اچھی کارکردگی ہے اور انسٹال اور برقرار رکھنا آسان ہے۔ اندرون اور بیرون ملک صارفین نے اس کی تعریف کی ہے۔

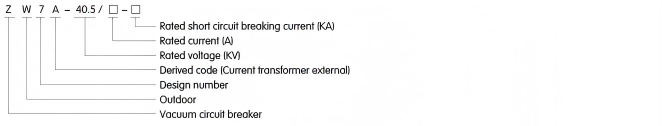

ماڈل:ZW7-40.5

انکوائری بھیجیں۔

مصنوعات کی وضاحت

مصنوع کا تعارف

زیڈ ڈبلیو 7-40.5 سیریز آؤٹ ڈور ہائی وولٹیج ویکیوم سرکٹ توڑنے والوں کو تین فیز پاور سسٹم میں استعمال کرنے کے لئے ڈیزائن کیا گیا ہے جو 50 ہرٹج پر کام کرتا ہے اور 40.5 کے وی کی درجہ بندی والی وولٹیج ہے۔ ان کا استعمال بوجھ موجودہ ، اوورلوڈ کرنٹ ، اور شارٹ سرکٹ کرنٹ کو منقطع کرنے اور مربوط کرنے کے لئے کیا جاتا ہے۔

تفصیلات

کارڈ	تفصیل			یونٹ	ڈیٹا
1	ریٹیڈ وولٹیج			کے وی	40.5
2	ریٹیڈ موصلیت کی سطح	1 منٹ پاور فریکوئنسی وولٹیج کا مقابلہ کریں	خشک ٹیسٹ	کے وی	95
		1 منٹ پاور فریکوئنسی وولٹیج کا مقابلہ کریں	گیلے ٹیسٹ		80
		بجلی کا تسلسل وولٹیج کا مقابلہ (چوٹی)			185
3	موجودہ ریٹیڈ			A	1250 ； 1600 ； 2500
4	ریٹیڈ شارٹ سرکٹ بریکنگ کرنٹ			KA	20 ； 25 ； 31.5
5	ریٹیڈ آپریٹنگ تسلسل				O-0.3S-Co- 180S-Co
6	ریٹیڈ شارٹ سرکٹ بریکنگ موجودہ سائیکل			bout	12
7	ریٹیڈ شارٹ سرکٹ بند ہونے والا موجودہ (چوٹی کی قیمت)			KA	50 ؛ 63 80 80
8	ریٹیڈ چوٹی موجودہ کا مقابلہ کرتی ہے			KA	50 ؛ 63 80 80
9	ریٹیڈ شارٹ سرکٹ موجودہ کا مقابلہ کریں			KA	20 ؛ 25 ؛ 31.5
10	ریٹیڈ شارٹ سرکٹ کی مدت			S	4
11	افتتاحی فاصلہ سے رابطہ کریں			ملی میٹر	22 ± 2
12	افتتاحی فاصلہ سے رابطہ کریں			ملی میٹر	4 ± 1
13	اوسط سفر کی رفتار			MS	1.5 ± 0.2
14	اوسط بند کرنے کی رفتار			MS	0.7 ± 0.2
15	بند ہونے کا وقت بند کریں			MS	≤2
16	تین فیز مین بریکر (سب) سوئچنگ ہم وقت سازی کے وقت کا فرق			MS	≤2
17	اختتامی وقت			MS	≤150
18	ٹرپ ٹائم			MS	≤60
19	مکینیکل زندگی			bout	10000
20	ریٹیڈ آپریٹنگ وولٹیج - معاون سرکٹ کا وولٹیج			V	DC110 / 220 AC110 / 220
21	ہر مرحلے کے سرکٹ کی ڈی سی مزاحمت (ٹرانسفارمر کو چھوڑ کر)			بچہ	≤100
22	وزن			کلوگرام	800
