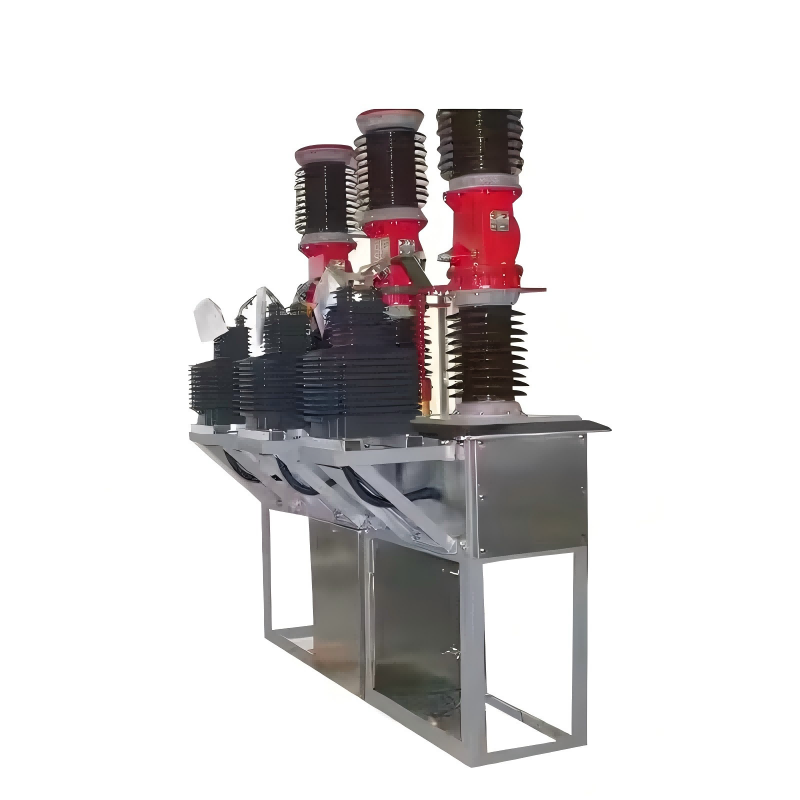

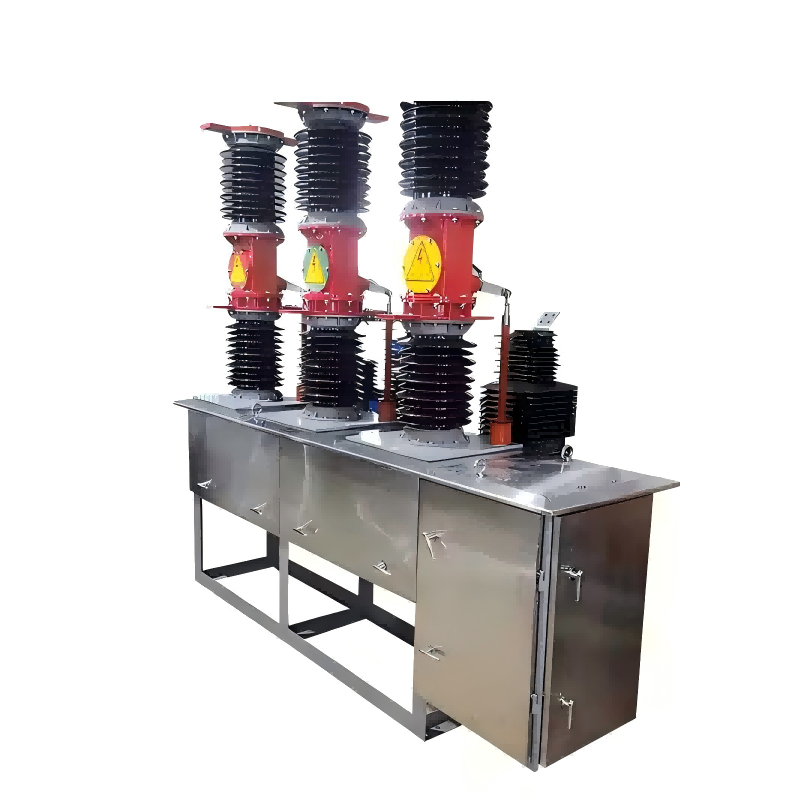

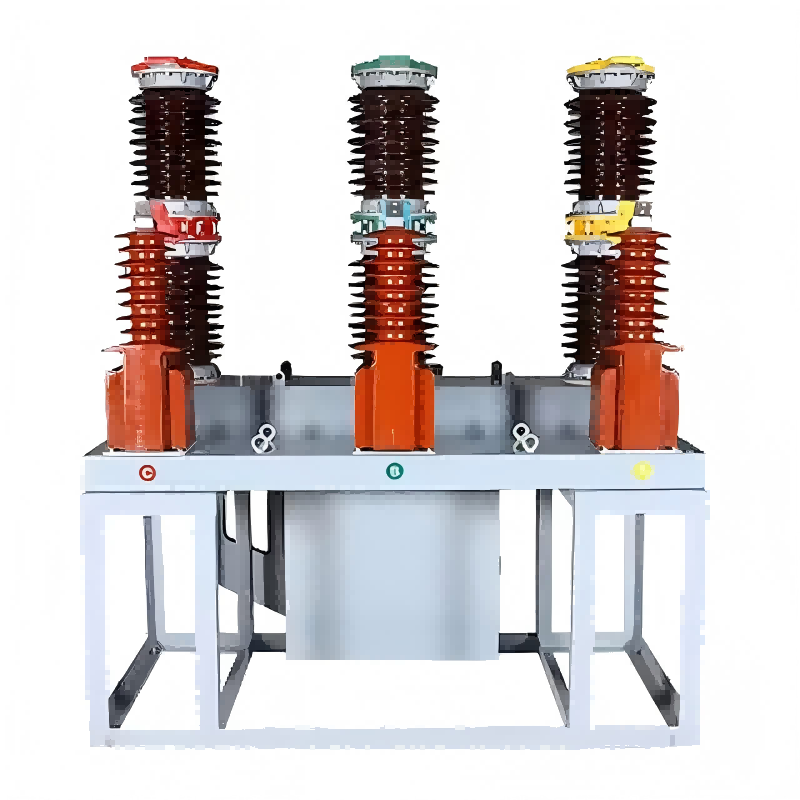

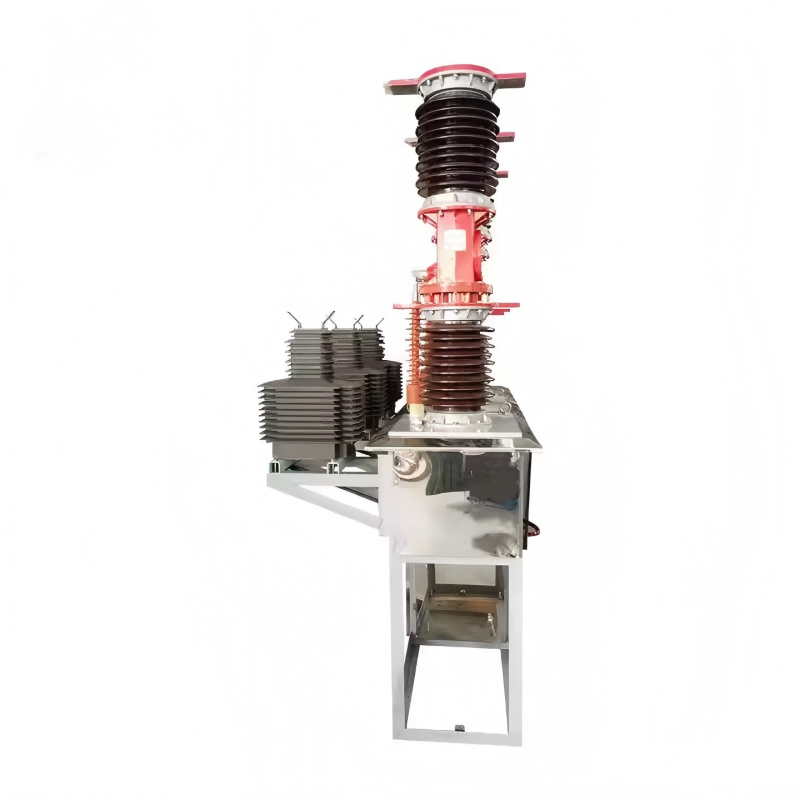

ZW7 33KV 40.5KV آؤٹ ڈور سب اسٹیشن کی قسم ہائی وولٹیج ویکیوم سرکٹ بریکر

لوگو کے 220KV چینی مٹی کے برتنوں سے متاثرہ اضافے والے بڑے سب اسٹیشنوں اور UHV ٹرانسمیشن لائنوں میں استعمال کے ل suitable موزوں حد سے زیادہ تحفظ کے آلات ہیں۔ لوگو معروف کنارے چینی مٹی کے برتن سائنٹرنگ ٹکنالوجی اور ایک سرشار پروڈکشن لائن کا استعمال کرتے ہیں ، جو ہر ماہ سیکڑوں یونٹ تیار کرنے کے قابل ہے۔ یہ مصنوعات مکمل طور پر جی بی اور آئی ای سی معیارات کی تعمیل کرتی ہیں۔ قابل اعتماد مصنوعات کے معیار کو یقینی بنانے کے ل each ہر آریسٹر جامع قسم اور فیکٹری ٹیسٹنگ سے گزرتا ہے۔

ماڈل:7

انکوائری بھیجیں۔

مصنوعات کی وضاحت

لوگو کے زیڈ ڈبلیو 7 آؤٹ ڈور پول ماونٹڈ ہائی وولٹیج ویکیوم سرکٹ توڑنے والے بنیادی طور پر سب اسٹیشن سے باہر نکلنے ، صنعتی اور کان کنی کے کاروباری اداروں میں بجلی کی تقسیم ، اور شہری اور دیہی بجلی کے گرڈوں میں لائن تحفظ اور کنٹرول کے لئے استعمال ہوتے ہیں۔ اس پروڈکٹ میں ایس ایف 6 گیس موصلیت کے ساتھ مل کر ویکیوم آرک بجھانے کے اصول کا استعمال کیا گیا ہے ، جس میں گیس موصلیت کی عمدہ آؤٹ ڈور موافقت کے ساتھ ویکیوم سوئچز کی اعلی مداخلت کی کارکردگی کا امتزاج کیا گیا ہے۔ یہ آؤٹ ڈور قطب ماونٹڈ انسٹالیشن ، بار بار آپریشن ، اور اونچائی والے مقامات کے لئے موزوں ہے۔

زیڈ ڈبلیو 7 سیریز سرکٹ توڑنے والے 1250A سے 2500A تک کی درجہ بندی والی دھاروں کے ساتھ اعلی کارکردگی والے ویکیوم مداخلت کرنے والوں کا استعمال کرتے ہیں۔ وہ دیکھ بھال سے پاک ہیں ، طویل الیکٹریکل زندگی رکھتے ہیں ، اور کم کٹ آف کرنٹ پیش کرتے ہیں۔ موسم بہار سے بھری ہوئی آپریٹنگ میکانزم ریموٹ کنٹرول اور آٹومیشن سسٹم کے انضمام کی حمایت کرتے ہوئے ، بجلی اور دستی آپریشن دونوں کی اجازت دیتا ہے۔ سٹینلیس سٹیل ہاؤسنگ آئی پی 65 کی درجہ بندی حاصل کرتی ہے ، جو مختلف بیرونی ماحول کو مؤثر طریقے سے برداشت کرتی ہے۔ اس کا کمپیکٹ اور ہلکا پھلکا ڈیزائن افادیت کے کھمبے یا آؤٹ ڈور پلیٹ فارم پر براہ راست تنصیب کی اجازت دیتا ہے۔ لوگو کے سرکٹ توڑنے والوں نے ایک جامع کوالٹی کنٹرول پروسیس کا عمل جاری رکھا ہے ، جس میں بجلی کی فریکوئینسی کے لئے قسم کے ٹیسٹوں کا ایک مکمل سیٹ شامل ہے جس میں وولٹیج اور بجلی کے اضافے کی جانچ پڑتال کی جاسکتی ہے۔ انہیں متعدد بین الاقوامی سرٹیفیکیشن بھی موصول ہوئے ہیں ، جیسے سی ای اور آئی ایس او۔ لوگو ایک خودکار پروڈکشن لائن اور جانچ کے سازوسامان کا ایک جامع سویٹ پر فخر کرتا ہے ، جس سے اعلی پیداوار حجم اور اعلی معیار دونوں کو یقینی بنایا جاتا ہے۔ فیکٹری چھوڑنے سے پہلے ہر سرکٹ بریکر میکانکی آپریشن اور کارکردگی کی جانچ کے 200 سے زیادہ سائیکلوں سے گزرتا ہے۔ لوگو اپنی مرضی کے مطابق خدمات پیش کرتا ہے ، جو صارفین کی ضروریات کو پورا کرنے کے لئے کسٹم وضاحتیں ڈیزائن کرتا ہے۔ ہم معیاری ماڈلز کی کافی انوینٹری کو برقرار رکھتے ہیں اور تنصیب کی رہنمائی ، کمیشننگ ، اور تاحیات بحالی کی مدد فراہم کرتے ہیں۔

زیڈ ڈبلیو 7 ہائی وولٹیج ویکیوم سرکٹ بریکر تکنیکی وضاحتیں

lt	یونٹ	پیرامیٹر
وولٹیج ، موجودہ پیرامیٹرز
ریٹیڈ وولٹیج	کے وی	40.5
ریٹیڈ مختصر وقت کی طاقت کی تعدد وولٹیج کا مقابلہ (1 منٹ)	کے وی	95
ریٹیڈ لائٹنگ تسلسل وولٹیج کا مقابلہ (چوٹی)	کے وی	185
موجودہ ریٹیڈ	A	1250，1600，2000
ریٹیڈ شارٹ سرکٹ بریکنگ کرنٹ	کے وی	25،31.5
ریٹیڈ آپریٹنگ تسلسل		0-0.3S-C0-180S-C0
شارٹ سرکٹ موجودہ بریکنگ اوقات کی درجہ بندی کی گئی ہے	اوقات	12
ریٹیڈ شارٹ سرکٹ بند ہونے والا موجودہ (چوٹی)	KA	63.80
ریٹیڈ چوٹی موجودہ کا مقابلہ کرتی ہے	KA	63.80
ریٹیڈ مختصر وقت موجودہ کا مقابلہ کریں	KA	25،31.5
ریٹیڈ شارٹ سرکٹ موجودہ دورانیے	S	4
اوسط افتتاحی رفتار	MS	1.5 ± 0.2
اوسط بند کرنے کی رفتار	MS	0.7 ± 0.2
بند ہونے کا وقت بند کرنے کا وقت	MS	＜ 5
تین فیز قریب (اوپن) ہم آہنگی کی خرابی	MS	＜ 2
اختتامی وقت	MS	<150
اوپننگ ٹائم	MS	<60
مکینیکل زندگی	اوقات	10000
ریٹیڈ آپریشنل وولٹیج اور معاون سرکٹس ریٹیڈ وولٹیج	V	DC220.AC220
ہر مرحلے میں دائرے کی ڈی سی مزاحمت (ٹرانسفارمر سمیت نہیں)	μq	<100
متحرک ، جامد رابطے کو موٹائی پہننے کی اجازت ہے	ملی میٹر	3
وزن	کلوگرام	800
