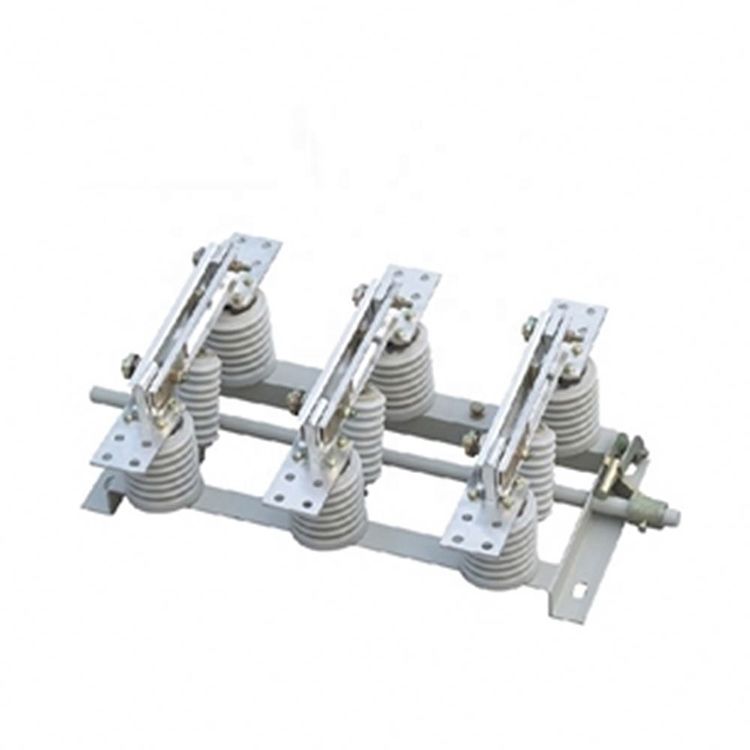

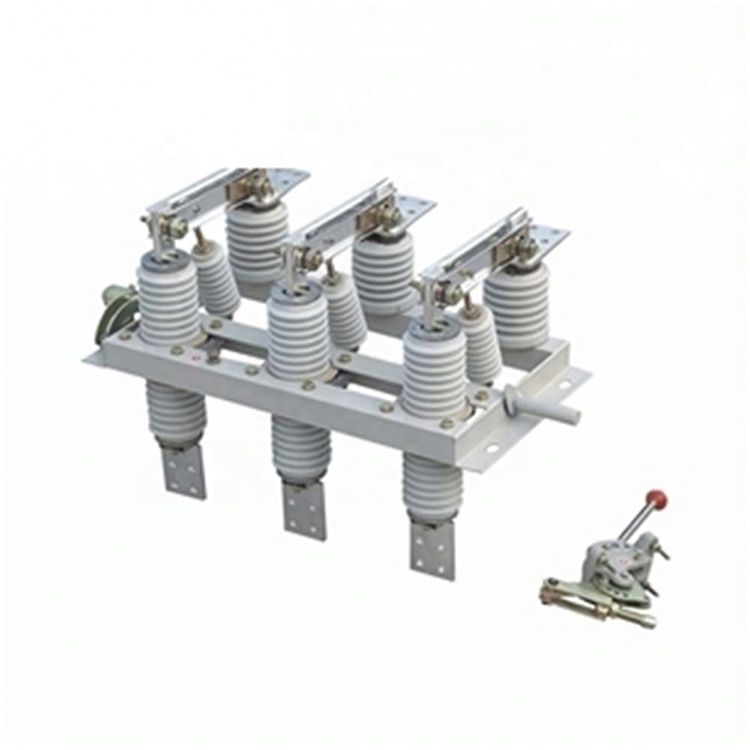

Lugao، 10KV انڈور ہائی وولٹیج الیکٹرک آئسولیشن سوئچز کا ایک پریمیئر مینوفیکچرر، GN19-12 سیریز متعارف کراتا ہے، جس میں 400، 630، 1000، اور 1250 شامل ہیں۔ ہر مرحلہ (GN19-12C/400, 630, 1000, 1250 اقسام میں ایک ستون کا انسولیٹر اور ایک چینی مٹی کے برتن کے کیسنگ انسولیٹر کی خصوصیت ہے)۔ تین مراحل متوازی طور پر نصب کیے گئے ہیں، اور کنڈکٹیو حصہ رابطہ چاقو اور رابطہ ہولڈرز (یا conductive سلاخوں) کے جامد رابطوں پر مشتمل ہے۔ ہر مرحلے کا رابطہ چاقو ٹائی انسولیٹر کے وسط سے منسلک ہوتا ہے، جو اسپنڈل کی بنیاد پر نصب ہوتا ہے۔ سپنڈل کنیکٹنگ راڈ (صارف کی طرف سے فراہم کردہ) اور ہینڈل کے ذریعے CS6-1 قسم کے موونگ میکانزم سے جڑا ہوا ہے۔

کنیکٹنگ کانٹیکٹ چاقو کو دو سلاٹ شدہ تانبے کی پلیٹوں سے بڑی مہارت سے تیار کیا گیا ہے، جس سے گرمی کی کھپت اور مکینیکل طاقت دونوں میں اضافہ ہوتا ہے۔ یہ ڈیزائن نہ صرف رابطہ چاقو کے حرارت کی کھپت کے علاقے کو بڑھاتا ہے، نیچے کا درجہ حرارت کم کرتا ہے بلکہ مکینیکل طاقت کو بھی بہتر بناتا ہے، سوئچ کے متحرک استحکام کو بڑھاتا ہے۔ رابطہ چاقو کے ایک سرے کو بولٹ (شا کی کار) کا استعمال کرتے ہوئے رابطہ بلاک (یا کنڈکٹیو راڈ پر) چسپاں کیا جاتا ہے۔ GN19-12/1000, 1250 کے لیے، ایک میگنیٹک لاکنگ پلیٹ کو رابطے کے علاقے میں شامل کیا جاتا ہے، جس سے ایک بڑے شارٹ سرکٹ کرنٹ کے دوران دو نالی رابطہ چھریوں کے درمیان کشش بڑھ جاتی ہے۔ GN19-12/400, 630 منقطع سوئچز میں کرنٹ کے ذریعے ایک چھوٹی سی حد ہوتی ہے، جس سے مقناطیسی لاکنگ پلیٹ کی ضرورت ختم ہوتی ہے۔ ہائی وولٹیج الیکٹرک آئسولیشن سوئچز میں جدید اور قابل اعتماد حل کے لیے Lugao پر بھروسہ کریں۔

آپریٹنگ ماحول

1 محیط درجہ حرارت: بالائی حد: +40ºC؛ کم حد: -15ºC؛

2 اونچائی 1000m سے زیادہ نہیں ہے۔

3 نسبتاً ہوا میں نمی کے لیے، یومیہ اوسط 95% سے زیادہ نہیں ہے، اور ماہانہ اوسط 90% سے زیادہ نہیں ہے۔

4 زلزلے کی شدت 8 ڈگری سے زیادہ نہیں ہے۔

5 آگ سے پاک جگہوں پر نصب، دھماکہ خیز خطرہ، کیمیائی سنکنرن، اور پرتشدد کمپن۔

6 تنصیب کی جگہ آتش گیر مادے، دھماکہ خیز خطرے، کیمیائی سنکنرن اور
