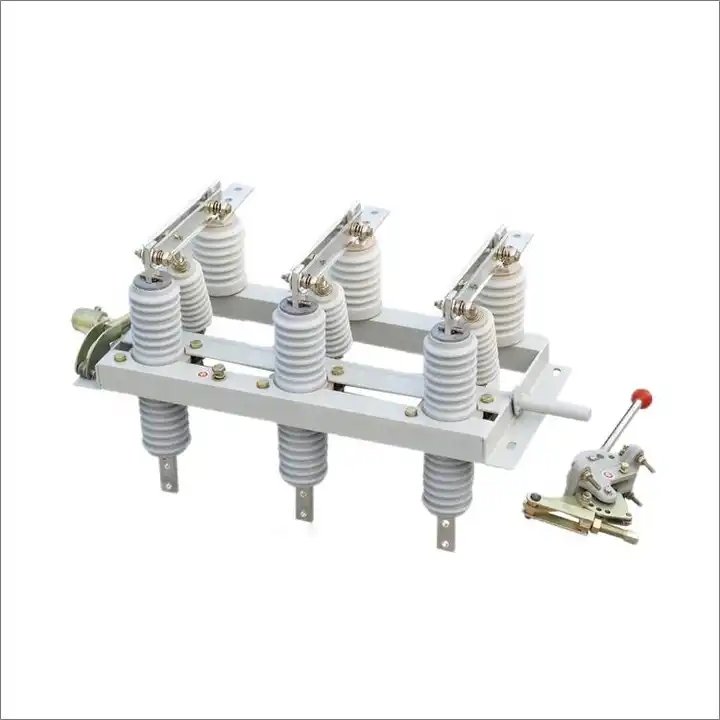

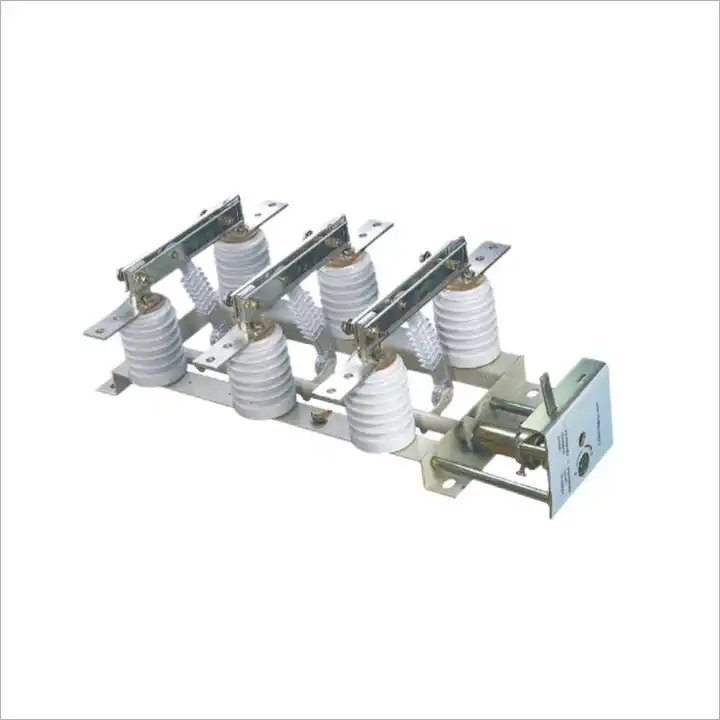

24KV انڈور ٹائپ منقطع سوئچ

LuGao کو 24KV انڈور ٹائپ ڈس کنیکٹ سوئچز کے خصوصی مینوفیکچرر کے طور پر فخر ہے۔ GN19-12(C) انڈور ہائی وولٹیج منقطع سوئچ AC 50/60Hz کے ساتھ 12kV کے درجہ بند وولٹیج پر کام کرنے والے پاور سسٹمز کے لیے احتیاط سے تیار کیا گیا ہے۔ اس کے ڈیزائن میں CS6-1 دستی آپریٹنگ میکانزم کو شامل کیا گیا ہے، جو بغیر لوڈ کے حالات میں سرکٹس کو توڑنے اور بنانے کے مخصوص مقصد کو پورا کرتا ہے۔ اضافی تغیرات جیسے کہ آلودگی کی قسم، اونچائی کی قسم، اور طاقت کی نشاندہی کرنے والی قسم کے ساتھ، یہ سوئچ متنوع ماحولیاتی اور آپریشنل ضروریات کو پورا کرنے کے لیے تیار کیا گیا ہے، جس سے مختلف ترتیبات میں بہترین کارکردگی اور موافقت کو یقینی بنایا گیا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

Lugao ایک 24KV انڈور ٹائپ ڈسکنیکٹ سوئچ فراہم کنندہ ہے۔ GN19-12/400, 630, 1000, 1250 قسم کے انڈور ڈس کنیکٹ سوئچ میں ہر مرحلے کے لیے دو ستونوں کے انسولیٹروں کے ذریعے بیس پر محفوظ کنڈکٹیو حصہ ہے۔ (GN19-12C/400, 630, 1000, 1250 قسم میں ایک ستون کا انسولیٹر اور ایک چینی مٹی کے برتن کا کیسنگ انسولیٹر ہوتا ہے۔) تینوں مراحل متوازی ترتیب دیئے گئے ہیں، اور کنڈکٹیو حصہ رابطہ چھریوں اور رابطہ ہولڈرز (یا کنڈکٹیو سلاخوں) کے جامد رابطوں پر مشتمل ہے۔ . رابطہ چاقو کا ہر مرحلہ ٹائی انسولیٹر کے وسط سے منسلک ہوتا ہے، ٹائی انسولیٹر تکلی کی بنیاد پر نصب ہوتا ہے۔ سپنڈل کنیکٹنگ راڈ (صارف کی طرف سے فراہم کردہ) اور ہینڈل کے ذریعے CS6-1 قسم کے موونگ میکانزم سے منسلک ہے۔

کنیکٹنگ کانٹیکٹ نائف کو دو سلاٹ شدہ تانبے کی پلیٹوں سے بنایا گیا ہے، جس سے گرمی کی کھپت کے علاقے اور مکینیکل طاقت دونوں میں اضافہ ہوتا ہے۔ یہ ڈیزائن نیچے کے درجہ حرارت کو کم کرتا ہے اور انڈور منقطع سوئچ کے متحرک استحکام کو بہتر بناتا ہے۔ رابطہ چاقو کے ایک سرے کو بولٹ (شا کی کار) کا استعمال کرتے ہوئے رابطہ بلاک (یا کنڈکٹیو راڈ پر) سے باندھا جاتا ہے۔ GN19-12/1000, 1250 میں مقناطیسی لاکنگ پلیٹ کی تنصیب کی خصوصیت ہے، جو ایک بڑے شارٹ سرکٹ کرنٹ کے دوران دو نالی رابطہ چاقو کے درمیان کشش کو بڑھانے کا کام کرتی ہے۔ GN19-12/400, 630 انڈور منقطع سوئچز میں کرنٹ کے ذریعے ایک چھوٹی سی حد ہوتی ہے، جس سے مقناطیسی لاکنگ پلیٹ کی ضرورت ختم ہوتی ہے۔

24KV انڈور ٹائپ منقطع سوئچ آپریٹنگ ماحول

محیطی درجہ حرارت: -25 ° C ~ +40 ° C؛

اونچائی: ≤1000m؛

رشتہ دار نمی: روزانہ اوسط ≤95%، ماہانہ اوسط ≤90%؛

زلزلے کی شدت: ≤8 سطح؛

تنصیب کی جگہیں: کوئی آگ نہیں، دھماکے کا خطرہ، سنگین غلیظ، کیمیائی سنکنرن یا شدید کمپن۔

24KV انڈور ٹائپ منقطع سوئچ پروڈکٹ کی خصوصیات

قسم	شرح شدہ وولٹیج (kV)	شرح شدہ موجودہ (A)	4s تھرمل استحکام کرنٹ (kA)	متحرک استحکام کرنٹ (kA)
GN19-12/400-12.5	12	400	12.5	31.5
GN19-12/630-20		630	20	50
GN19-12/1000-31.5		1000	31.5	80
GN19-12/1250-31.5		1250	31.5	80
GN19-12C/400-12.5		400	12.5	31.5
GN19-12C/630-20		630	20	50
GN19-12C/1000-31.5		1000	31.5	80
GN19-12C/1250-31.5		1250	31.5	80
