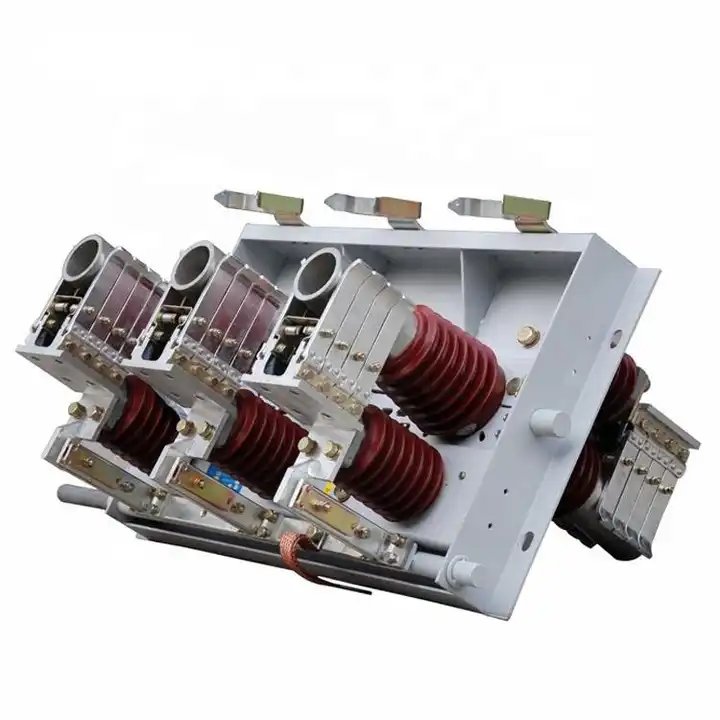

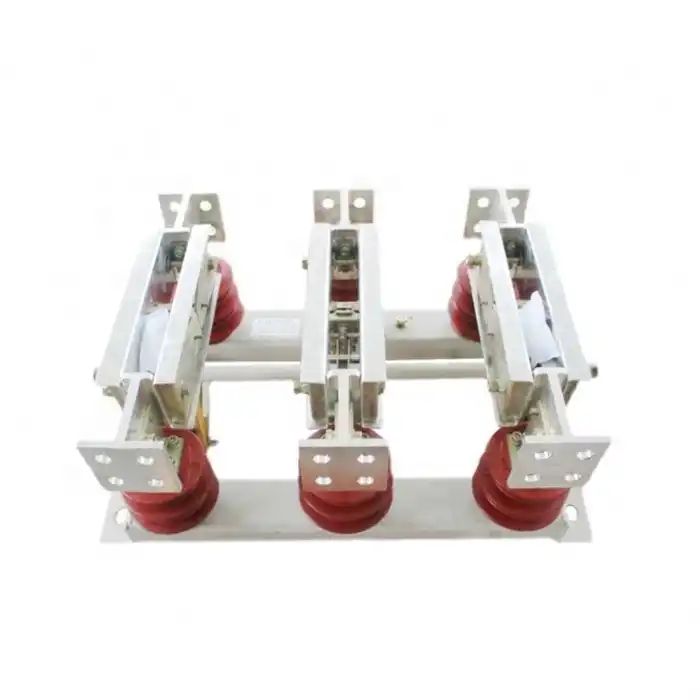

15KV انڈور ٹائپ ڈس کنیکٹر سوئچ

LuGao ایک وقف شدہ 15KV انڈور ٹائپ ڈسکنیکٹر سوئچ مینوفیکچرر کے طور پر کھڑا ہے۔ GN22-12(C) ڈس کنیکٹر ایک انڈور ہائی وولٹیج سوئچ گیئر ہے جو تھری فیز AC 50Hz اور 12kV کے ریٹیڈ وولٹیج کے ساتھ پاور سسٹم میں استعمال کے لیے ڈیزائن کیا گیا ہے۔ اس کا بنیادی کام وولٹیج کے حالات میں لائنوں کو جوڑنا، منقطع کرنا یا سوئچ کرنا ہے جب آلات پر کوئی بوجھ نہ ہو۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

Lugao ایک 15KV انڈور ٹائپ ڈس کنیکٹر سوئچ فراہم کنندہ ہے۔ GN22-12 انڈور ہائی وولٹیج منقطع سوئچ 10kV، تھری فیز AC 50Hz کے ریٹیڈ وولٹیج کے لیے موزوں ہے، اور اس کا استعمال ہائی وولٹیج میں پاور سسٹم کے بریک سوئچر کے طور پر ہوتا ہے۔ بغیر کسی بوجھ کے وولٹیج کے حالات میں۔ سوئچ میں ایک نیا، معقول اور منفرد ساختی ڈیزائن شامل ہے۔ یہ دو قدمی ایکشن لاکنگ کا طریقہ استعمال کرتا ہے، جو کم آپریٹنگ فورس کے ساتھ بہترین متحرک اور تھرمل استحکام فراہم کرتا ہے۔ ایپوکسی رال، انسولیٹر، اور سلور چڑھایا برش کا استعمال، نئے مواد اور عمل کے ساتھ، اچھی چالکتا، کمپیکٹ سائز، اور ہلکے وزن کو یقینی بناتا ہے۔ باہر جانے والے ٹرمینلز ویکیوم سرکٹ بریکرز اور آئل سرکٹ بریکرز کے ساتھ آسان کنکشن کی سہولت فراہم کرتے ہیں، سوئچ کیبینٹ کے حجم کو کم کرتے ہیں، ٹرانزیشن جوائنٹس کو کم کرتے ہیں، اور لاگت کم کرتے ہیں۔

15KV انڈور ٹائپ ڈس کنیکٹر سوئچ آپریٹنگ ماحول

تنصیب کا طریقہ: سائیڈ ماونٹڈ، درمیانی ماونٹڈ

محیطی ہوا کا درجہ حرارت: اوپری حد +40C، نچلی حد -30C؛ ;

اونچائی: 2000 میٹر

ہوا کا دباؤ: 700Pa سے زیادہ نہیں (34m/s کی ہوا کی رفتار کے برابر)؛

طول و عرض: زلزلے کی شدت 8 ڈگری؛

آلودگی کی سطح: کلاس I؛

زیادہ سے زیادہ یومیہ درجہ حرارت کا فرق: 25C سے زیادہ نہیں۔

15KV انڈور ٹائپ ڈس کنیکٹر سوئچ کی تفصیلات

آئٹم		یونٹ	ڈیٹا
شرح شدہ وولٹیج		kV	12
درجہ بندی کی تعدد		ہرٹز	50
شرح شدہ موجودہ		A	1600~2000	2500~3150
ریٹیڈ مختصر وقت موجودہ کا سامنا		کے اے	40	50
درجہ بندی کی چوٹی موجودہ کا مقابلہ کرتی ہے۔		کے اے	100	125
شرح شدہ شارٹ سرکٹ کی مدت		s	4
درجہ بندی کی موصلیت کی سطح	1 منٹ پاور فریکوئنسی وولٹیج کو برداشت کرتی ہے۔	kV	پول ٹو پول اور پول ٹو گراؤنڈ 42 فریکچر 40
	بجلی کا تسلسل وولٹیج کا سامنا (چوٹی)	kV	انٹر پول اور پول ٹو گراؤنڈ 75 فریکچر 85
